QD027-24 4. 生产
NXT 系统手册 121
自动支撑销配置功能的运用
1. 向机器传送编辑后的Job后，按下操作面板的START按钮。机器将支撑销配置到支撑板上。
2. 配置支撑销后，机器就会进行支撑销标记的读取并确认所配置的支撑销的位置。被指定
的位置与实际所配置的位置的偏差量会影响之后的机器动作。
备注 )自动配置支撑销的可能范围如下。
偏差量 标记读取后的动作
0.3 mm 以下 为正常配置。继续配置支撑销。
0.3 ～ 0.6 mm 收回所配置的支撑销，重新配置。（该补件动作只限于 1 次。）
0.6 mm 以上 显示支撑销读取异常画面。请按照画面的向导进行操作。

  
⬉䏃ᵓሎᇌ
0D[

6<66
 
 ⬉䏃ᵓሎᇌ PP
PP
⬉䏃ᵓሎᇌ<
$


⬉䏃ᵓሎᇌ
06
06ঠ῵㒘
⬉䏃ᵓሎᇌ
0D[

 
 

 
 


ৃҹ䜡㕂ᬃᩥ䫔
ⱘ㣗ೈ
⬉䏃ᵓሎᇌ
< ሎᇌ$
ৃҹ䜡㕂ᬃᩥ䫔
ⱘ㣗ೈ
ৃҹ䜡㕂ᬃᩥ䫔
ⱘ㣗ೈ
ᬃᩥᵓ
PPҹϞ䇭PPҹϟ
PPҹϞ䇭PPҹϟ
PPҹϞ䇭PPҹϟ
PPҹϞ䇭PPҹϟ
PPҹϞ䇭PPҹϟ
PPҹϞ䇭PPҹϟ
PPҹϞ䇭PPҹϟ
PP
PP
PP
PP
PP
PP
PP
4. 生产 QD027-24
122 NXT 系统手册
关于自动支撑销的异常
对使用自动支撑销配置功能时发生异常后的解决方法进行说明。
当找不到支撑销和销不能返回时
用手将所配置的支撑销返回到销支架内的时候发生。或者在进行配置后的确认时，找不到支
撑销的时候发生。以及完成配置的支撑销个数比在模组功能设定的支撑销个数多的时候发
生。
a. 按下 OK 按钮后将模组拉出。
b. 用手将支撑板上所有的支撑销返回到销支架内后，将模组插入。
备注 )不能进行支撑销的返回时，如果不将支撑销返回到销支架内就解除错误重新开始生
产，可能会在已经配置了支撑销的地方配置新的支撑销，从而导致支撑销之间的干涉。
请将没有返回的支撑销都返回到销支架后再重新开始生产。
6<66
06
⬉䏃ᵓЁᖗ

 
⬉䏃ᵓሎᇌ
0D[
 
 
⬉䏃ᵓሎᇌ
PP
⬉䏃ᵓሎᇌ
ৃҹ䜡㕂ᬃᩥ䫔
ⱘ㣗ೈ
QD027-24 4. 生产
NXT 系统手册 123

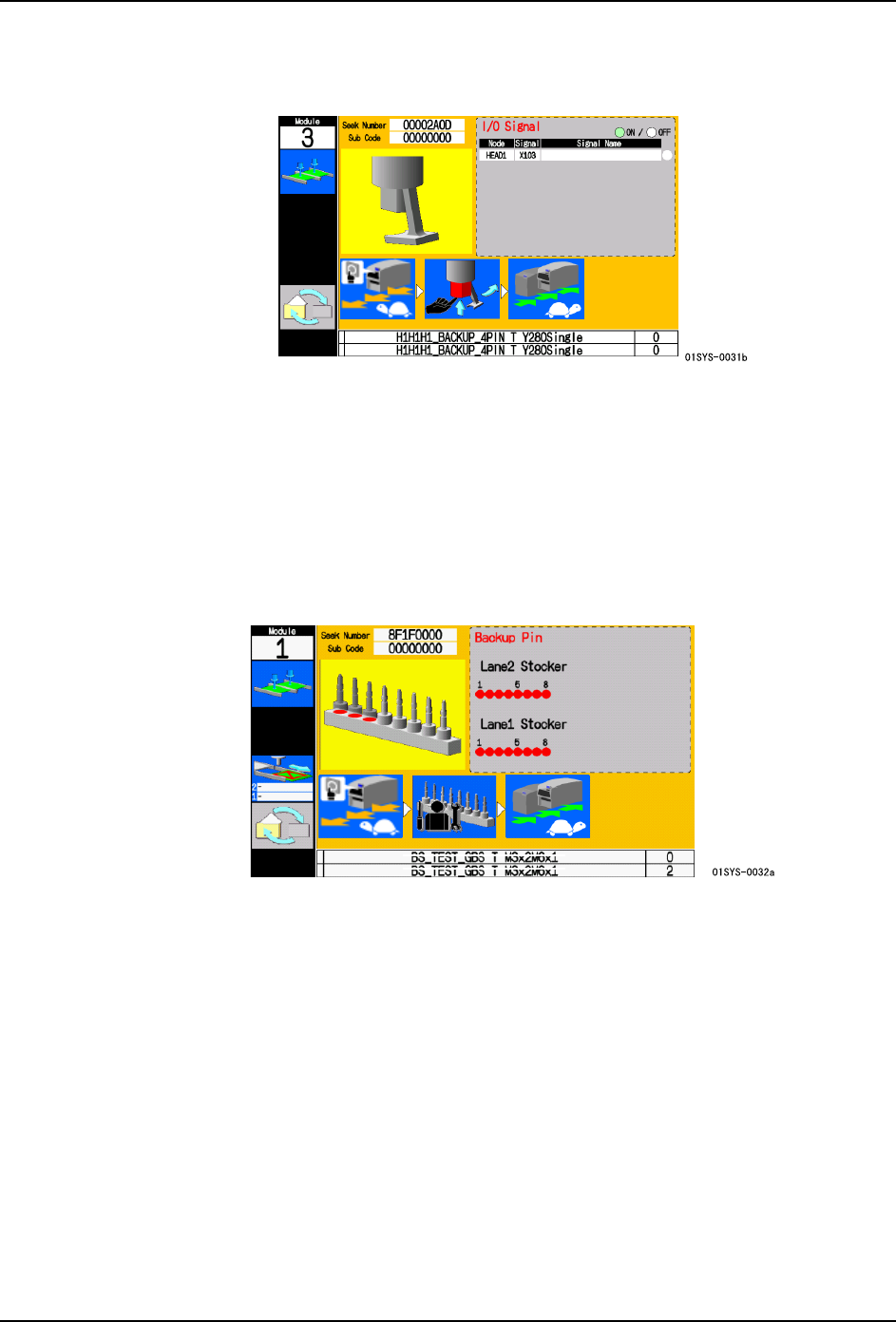

当吸取器一直闭合时
想要使用吸取器吸取支撑销时，吸取器一直处于闭合状态。
a. 按下 OK 按钮后将模组拉出。
b. 用手将吸取器向上推入后，将模组插入。
销支架上的支撑销读取异常，或者支撑销不足
机器为了确认销支架上是否有支撑销而进行支撑销标记的读取。此时，如果支撑销没有被正
确放置，就会发生该异常。
备注 )当显示异常画面时，按下 MONITOR 按钮就能确认影像。
a. 按下 OK 按钮后将模组拉出。
b. 将支撑销正确地安装在销支架上，然后插入模组。
