QD027-24 8. NXT 软件工具 NXT 系统手册 327 8.2 Image Viewer 使用这个软件可以将从机器取得 的影像的处理结果进行显示和检查 。 8.2.1 Image Viewer 的安装 1. 将 CD-ROM 插 入 CD-ROM 硬驱中。 2. [ 安装 / 版本升级 ] 画面自动启动。如果没有启动，请双击 CD-ROM 内的 [PMemu.exe]。 3. 请从 [ 安装管理电脑末端用的支持工具 。] 的…
8. NXT 软件工具 QD027-24
326 NXT 系统手册
以上针对在 CD-ROM 中当前可以利用的工具清单进行了简单说明。
MEdit 使用该软件能够进行 Job 数据的基本的编辑作
业。另外。使用该软件也能够取得机器中的
Job。数据编辑后，将变更反映到总目录中并进
行向机器重新传送编辑数据。
Data Checker 使用该软件能够对 MEdit/Fuji Flexa 中编辑的
Job 进行基本的检查。条件是在创建 NXT 用 Job
时使用的 Fuji Flexa 被安装着。请从辅助软件的
下载处下载数据检查器安装程序。（NXT V3.80 以
后版本）
IPS Viewer 在带元件侧面识别功能的工作头的运用中，通过
辅助软件取得 IPS(Intelligent Parts Sensor)
的各种判定结果，然后在 PC 进行确认的工具。
在通过影像确认吸嘴的状态和元件的吸取状态等
的同时，也能够确认用于判定的参数 （NXT
V5.00 或更高版本）。关于 IPS Viewer 的使用方
法，请参照 [ 带元件侧面识别功能的工作头说明
说明书 ]。
软件 说明
QD027-24 8. NXT 软件工具
NXT 系统手册 327
8.2 Image Viewer
使用这个软件可以将从机器取得的影像的处理结果进行显示和检查。
8.2.1 Image Viewer 的安装
1. 将 CD-ROM 插入 CD-ROM 硬驱中。
2. [ 安装 / 版本升级 ] 画面自动启动。如果没有启动，请双击 CD-ROM 内的 [PMemu.exe]。
3. 请从 [ 安装管理电脑末端用的支持工具。] 的菜单中选择 [ 选择必要的信息进行安装 ]。
4. 在安装组件的选择画面中，在 [ViewerSoft] 中放入选择标记，点击 [ 下一步 ]。软件被
安装，显示最后的步骤。
5. 单击 [ 结束 ]，结束安装。
8.2.2 由 Image Viewer 进行影像的检查
1. 单击 [ 开始 ]，指向 [ 程序 ] 后显示出 [ImageViewer]。单击 [ImageViewer] 后，打开
[ImageView]。
2. 从[文件]菜单处单击[打开]。
3. 指定从机器处下载的影像文件的目录。
4. 双击选择的文件，在画面上显示出影像文件。
备注 ) 软件安装后，双击下载的影像文件后，可以打开 Image Viewer 内的影像。

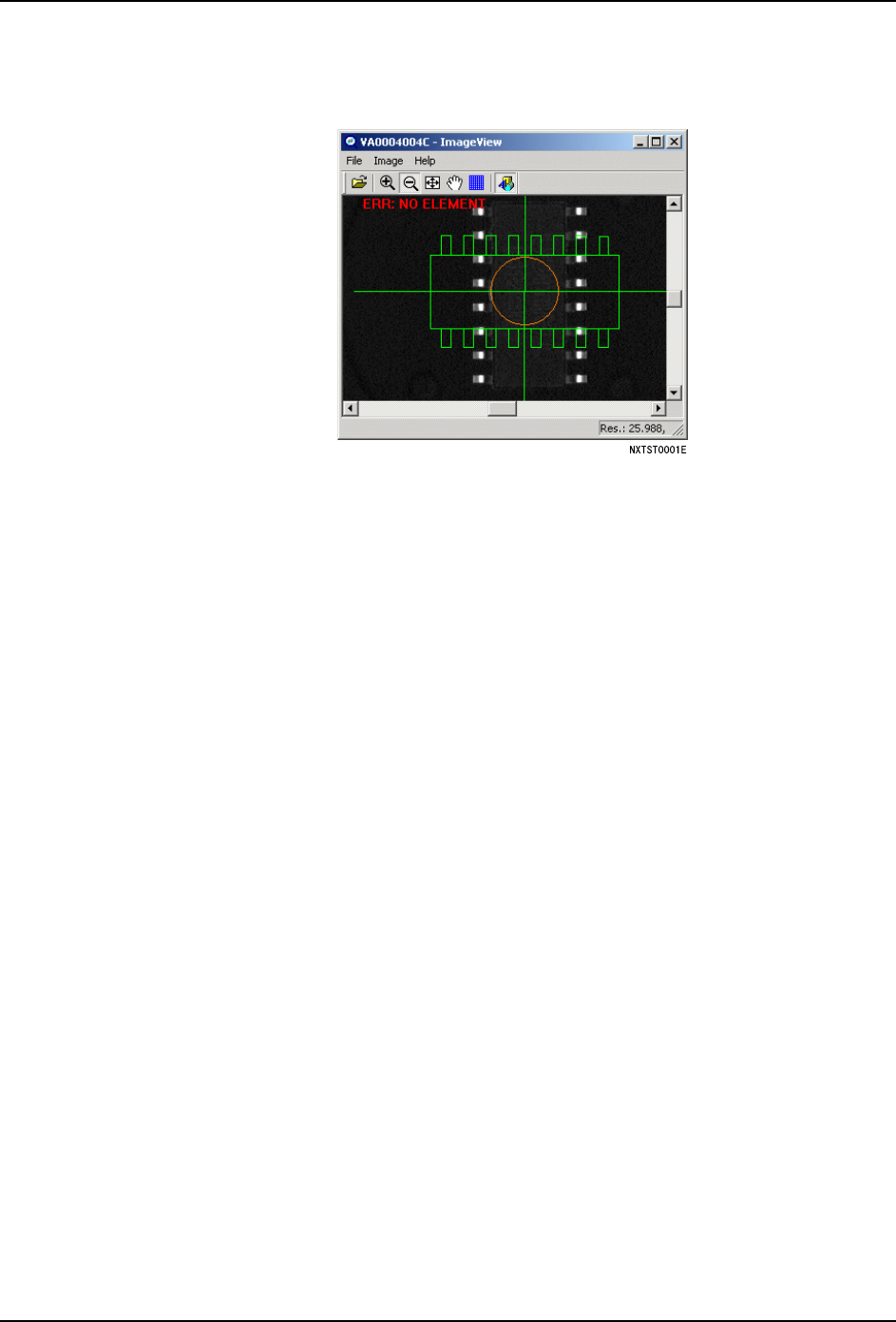

5. 从 [Image] 菜单单击 [Display Result] 后，变为影像处理结果和信息显示画面。
6. 确认是否显示出作为错误信息以及问题的解决对策的元件状态。
7. 元件的检查结束后，从 [ 文档 ] 菜单中单击 [Exit]，关闭 Image Viewer。
8. NXT 软件工具 QD027-24
328 NXT 系统手册
8.3 NetworkSetting
使用这个软件，可以变更基座的当前的网络设定。
1. 将 CD-ROM 插入 CD-ROM 硬驱中，从资源管理器中启动 CD-ROM。
2. 双击 [NXT]，打开文件夹。
3. 双击 NetworkSetting.exe 后启动软件。
4. 根据需要输入变更网络设定的基座的 IP 地址，单击 [OK]。

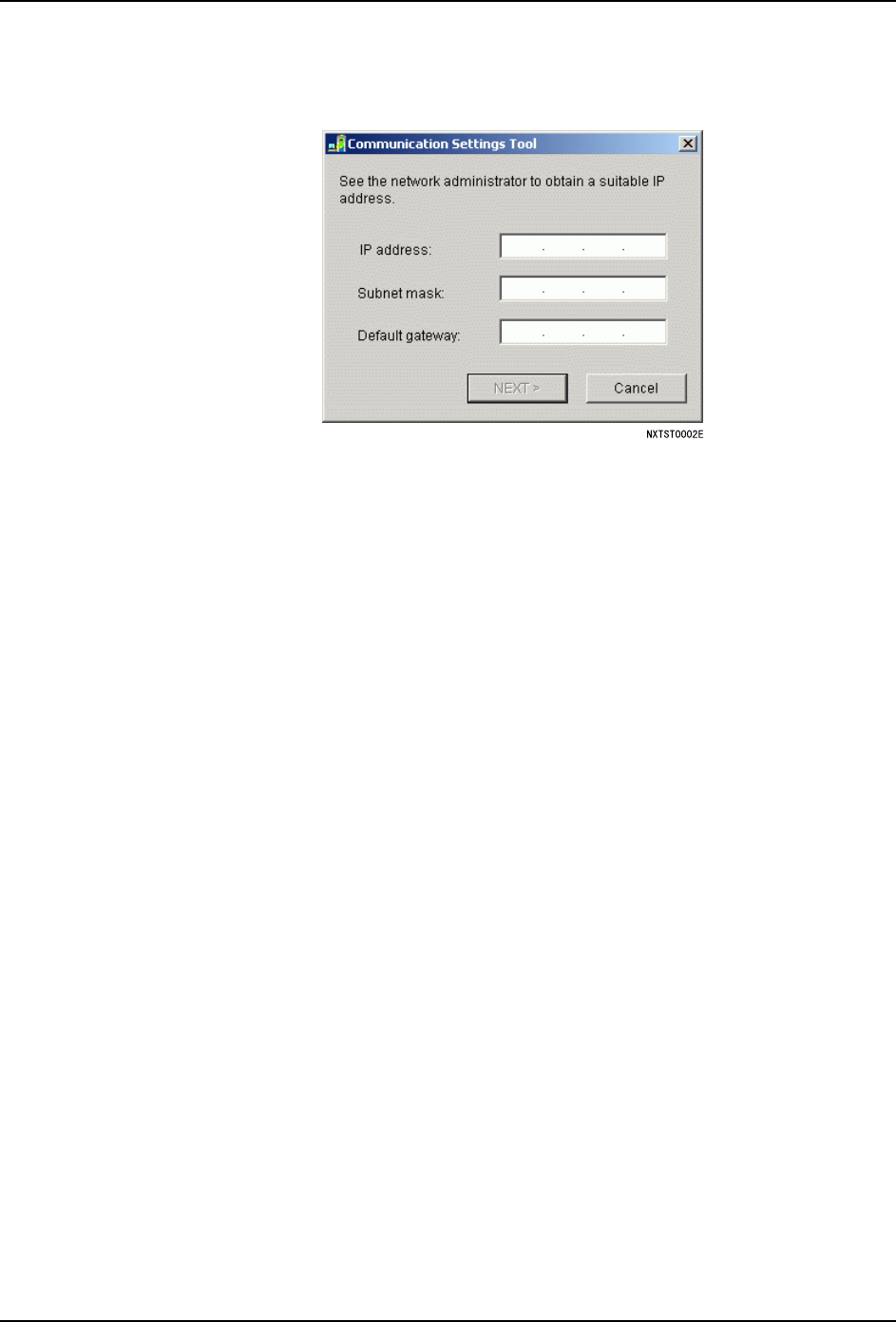

5. 在各自相应的文本框内指定新建 IP 地址、子网掩码以及默认网关，单击 [ 下一步 ]。
备注 ) 即使这些项目的设定没有必要变更，也必须请重新输入当前使用值。
6. 指定机器的主电脑名。使用域时，请将域的信息也一起输入。
7. 单击 [ 下一步 ]。
8. 使用 DNS 服务器时，在相应的文本框中指定代替的 DNS 服务器。
9. 所有的设定结束后，单击 [OK] 后，将新的设定传送给机器。
10.重新启动机器后，新的网络设定有效。
