QD027-24 5. 换线

NXT 系统手册 235

5.9 吸嘴的更换

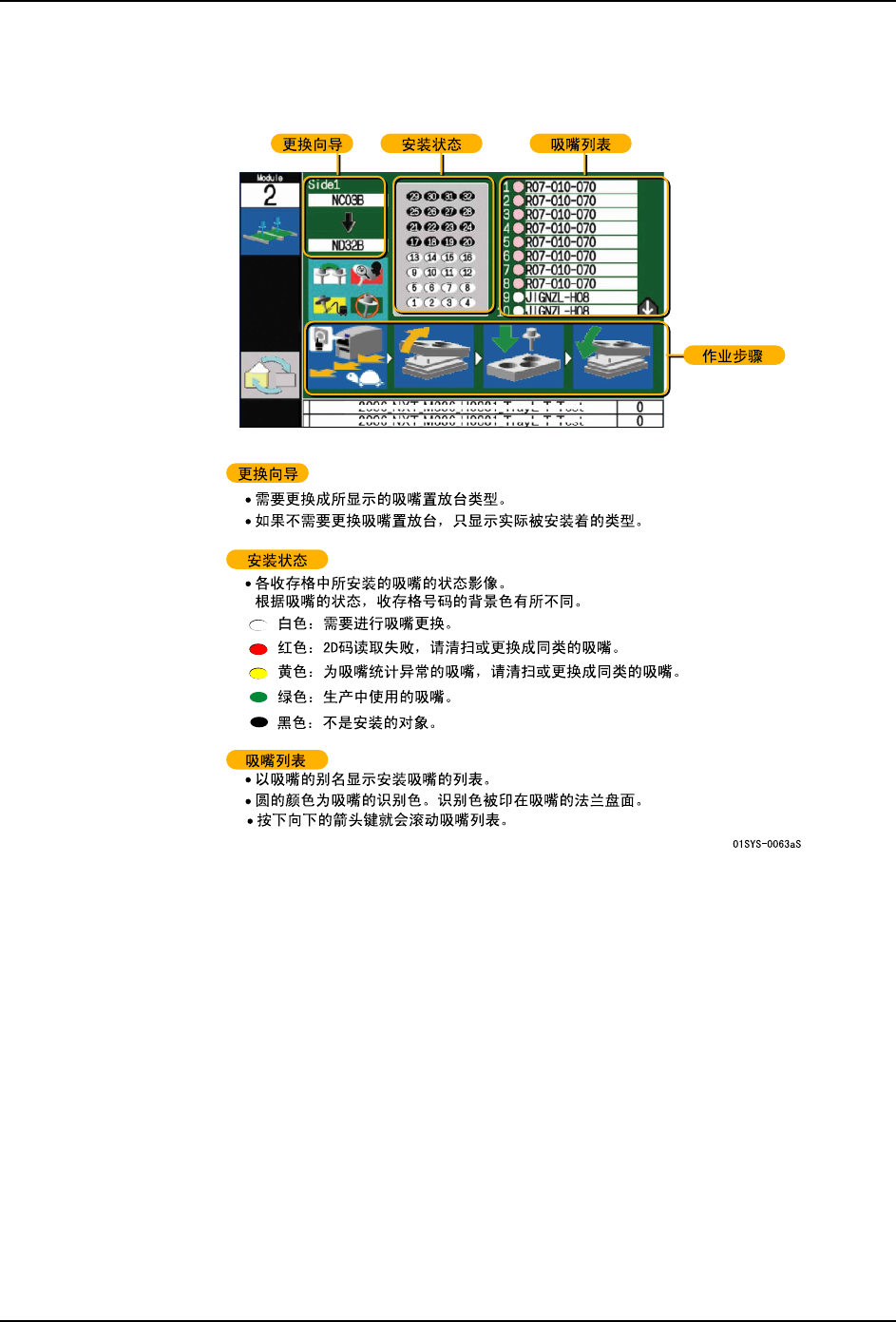

5.9.1 更换吸嘴的向导画面

备注 )在吸嘴置放台中不存在生产中所需要的吸嘴时，在向导画面上显示那些吸嘴种类的画

面。请向吸嘴置放台补充需要的吸嘴。

5. 换线 QD027-24

236 NXT 系统手册

5.9.2 吸嘴的卸下和安装

备注 )对于连接了料盘单元 -L 的模组，首先显示料盘单元 -L 卸下向导。请根据向导卸下料

盘单元 -L。

1. 请拉出模组。

a. 在确认了模组前侧没有障碍物后按下操作面板的 OK。模组被松开，并且自动地向前移

动一点。

b. 握住模组的手柄，缓慢地拉出模组，直到碰到阻停块为止。

2. 将吸嘴置放台的手柄向模组前方倾斜，抬起置放台的前半部分并卸下。

3. 准备好安装在机器上的吸嘴置放台。

4. 使平板滑动后补充必要的吸嘴。

注意

请将吸嘴的切口部分对准吸嘴置放台的销后放置吸嘴。如果销与切口部分

的位置不重合，就会产生吸嘴更换错误的原因。

QD027-24 5. 换线

NXT 系统手册 237

5. 安装吸嘴置放台时，将吸嘴置放台左侧的红色手柄向模组的前方倾斜，首先将置放台后

部插入后再压入前方一侧。

6. 将手柄返回到原来的位置。

7. 请确认吸嘴置放台是否紧密地安装到吸嘴更换器主体上。

8. 有必要进行其他的换线操作时，在此时进行。

9. 请插入模组。

a. 如果是 M3(S) 模组，在插入之前请确认 XS 轴等机械部件是否没有从模组中突出。

b. 请握住模组的手柄，慢慢地插入模组，直到碰到碰到阻停块为止

c. 模组被拉入并被夹紧。如果模组没有被夹紧时，请少许将模组退回一点，然后重新推

入。

备注 )对于卸下了料盘单元 -L 的模组，在这之后显示料盘单元 -L 安装向导。请根据向导安

装料盘单元 -L。

注意

在合上吸嘴置放台时，请注意不要挤伤手指。
