QD027-24 4. 生产 NXT 系统手册 67 备注 )即使没有完成所有料盘的补充，如果生产中需要的料盘已被安装，就能够重新开始生产。这时，也会显示 COMPLETE 按钮按下的向导画面。 11.请拿住捏手，放下托架挡块。 12.请关闭正门，按下 COMPLET E 按钮。备注 )请轻轻关闭正门，使料盘单元 -LT 不受到冲击。

4. 生产 QD027-24

66 NXT 系统手册

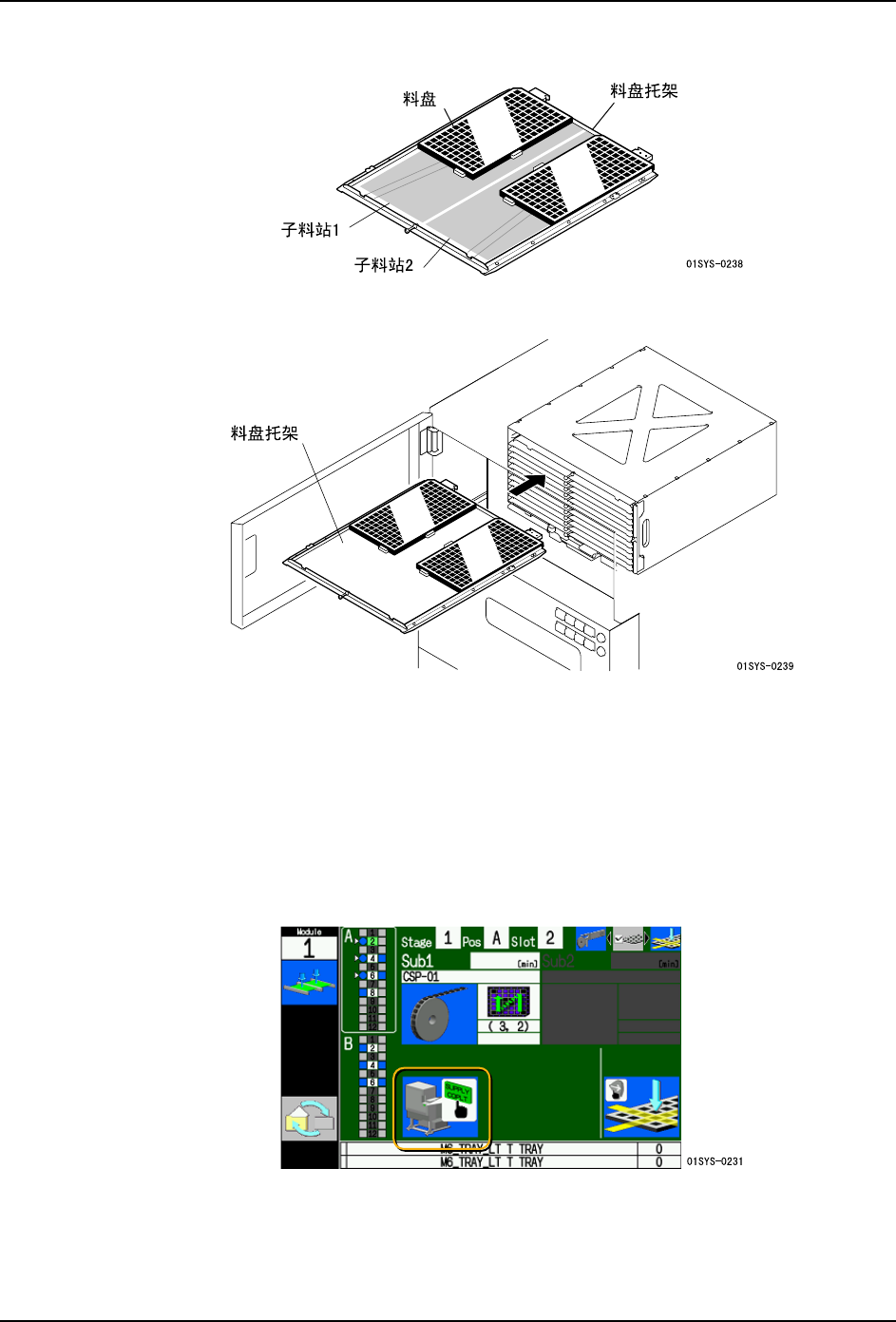

5. 将料盘安装到料盘托架上。

6. 将料盘安装到料槽上。

注意 )将料盘托架安装到料槽中时，请轻轻地安装，不要使料盘受到冲击。

备注 )想要改变料槽的顺序时，请通过操作面板的箭头键（上下）变更料槽，然后安装料盘。

7. 如果需要指定料盘元件的吸取开始点时，请在这里设定。请参照 " 4.7.4 指定料盘元件

吸取开始点 "。

8. 请按下操作面板的 OK 按钮。

9. 如果有其他料槽的料盘更换的向导，请重复上述 4. 项～ 8. 项。

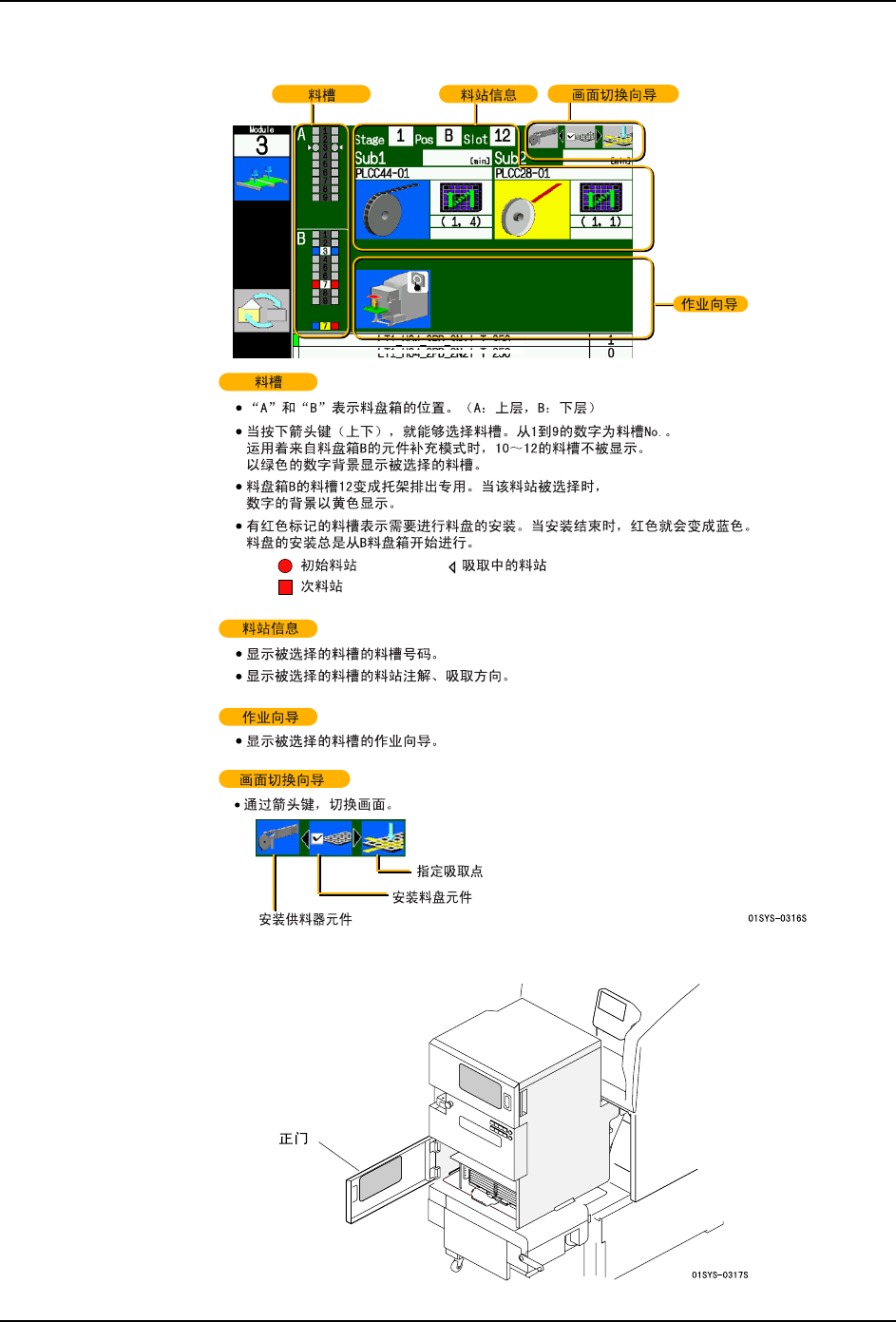

10.当完成所有的补充后，就会显示 COMPLETE 按钮按下的向导画面。

QD027-24 4. 生产

NXT 系统手册 67

备注 )即使没有完成所有料盘的补充，如果生产中需要的料盘已被安装，就能够重新开始生

产。这时，也会显示 COMPLETE 按钮按下的向导画面。

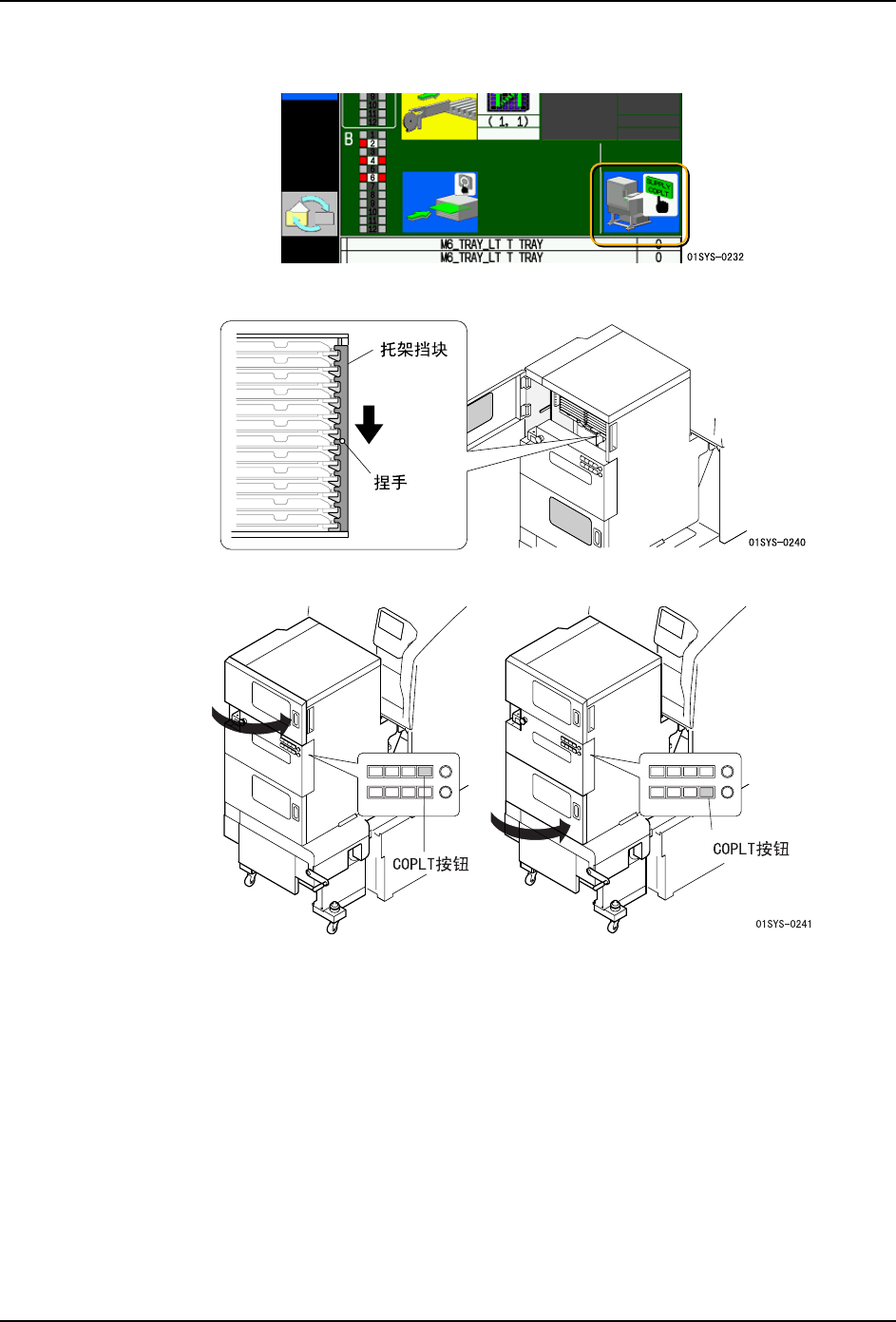

11.请拿住捏手，放下托架挡块。

12.请关闭正门，按下 COMPLETE 按钮。

备注 )请轻轻关闭正门，使料盘单元 -LT 不受到冲击。

4. 生产 QD027-24

68 NXT 系统手册

4.7.3 向导画面和补充步骤（来自料盘箱 B 的元件补充）

1. 打开料盘单元 -LT 的正门 . 请打开下层的门。
