QD027-24 5. 换线
NXT 系统手册 219
5.7 料盘的安装 （料盘单元 -M）

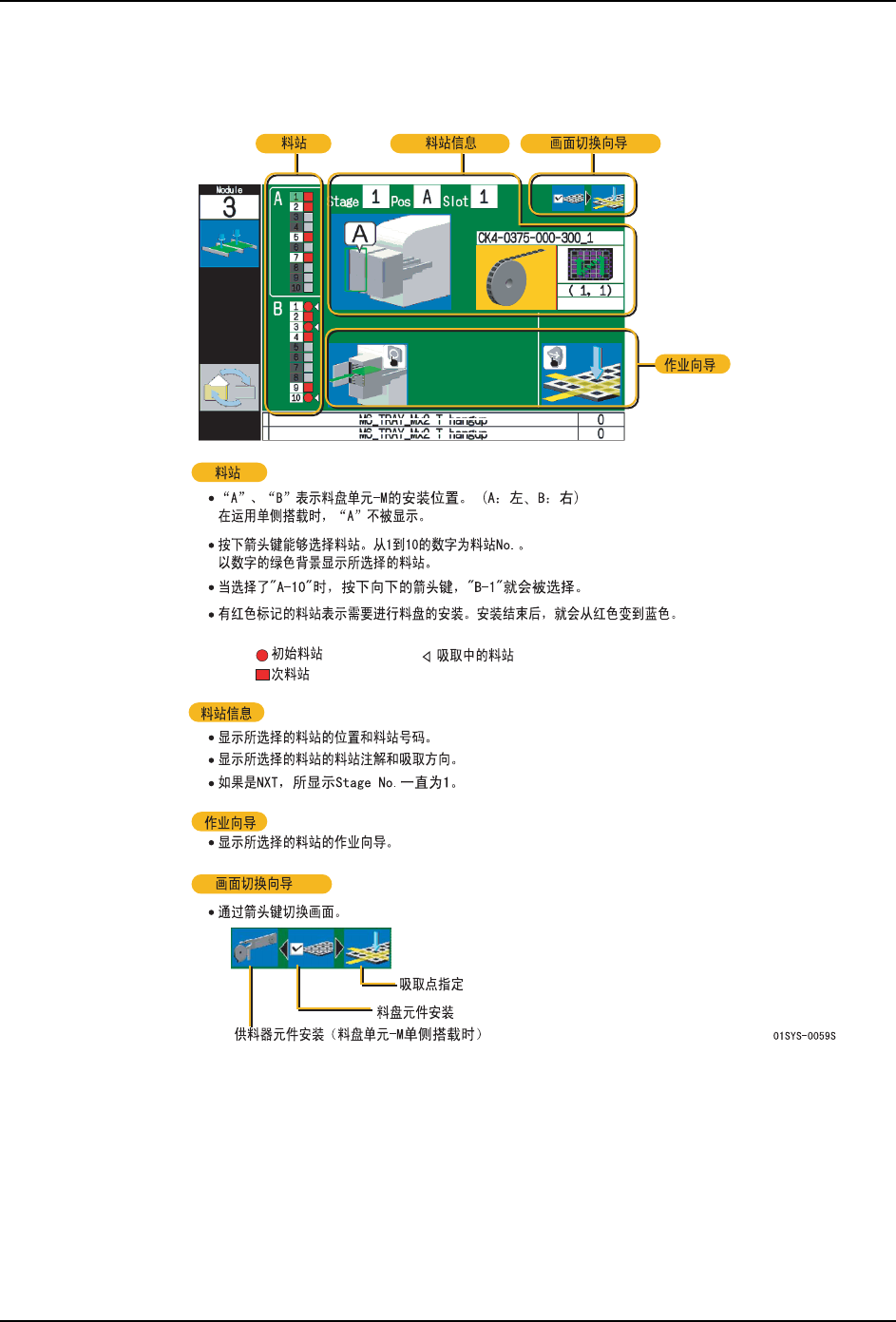

5.7.1 料盘安装向导画面
5. 换线 QD027-24
220 NXT 系统手册
5.7.2 料盘的安装步骤 （Verify ON 时）

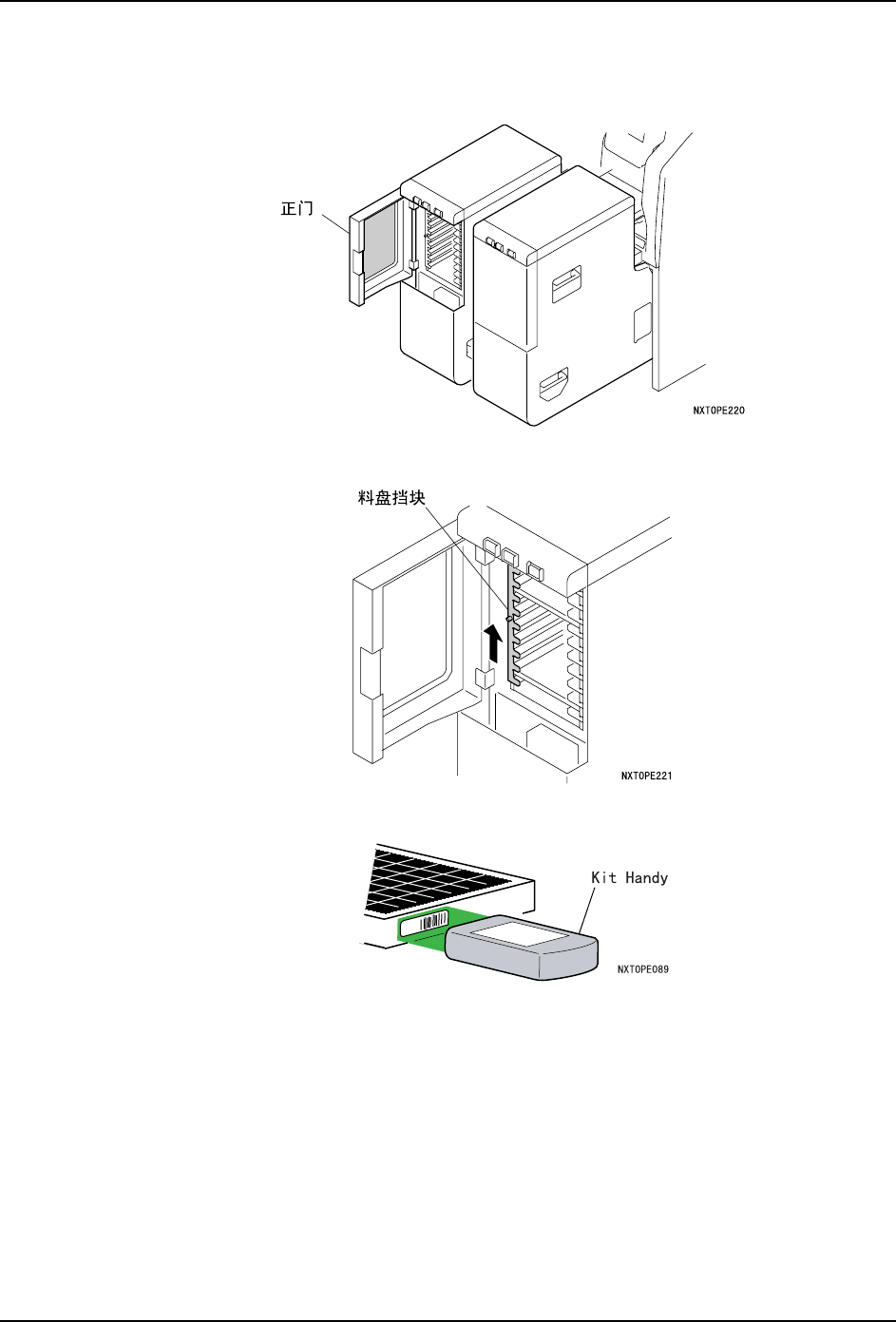

1. 打开料盘单元 -M 的正门。
2. 请提起料盘挡块。
3. 使用 KIT Handy，进行新料盘的验证检查。
a. 在 KIT Handy 画面上选择补充对象的料站。
b. 使用 KIT Handy 进行元件条形码或者 DID 的扫描。
备注 )关于料盘的验证检查，请参照 [Fujitrax Verifier 用户手册 ] 的 [14. 料盘验证操作 ]。
备注 )通过将最初被吸取元件的 X, Y 坐标输入到 KIT Handy 中，能够指定料盘的元件的吸取
开始点。详细内容请参照 " 4.10.2 料盘元件吸取点的指定 "。
QD027-24 5. 换线
NXT 系统手册 221

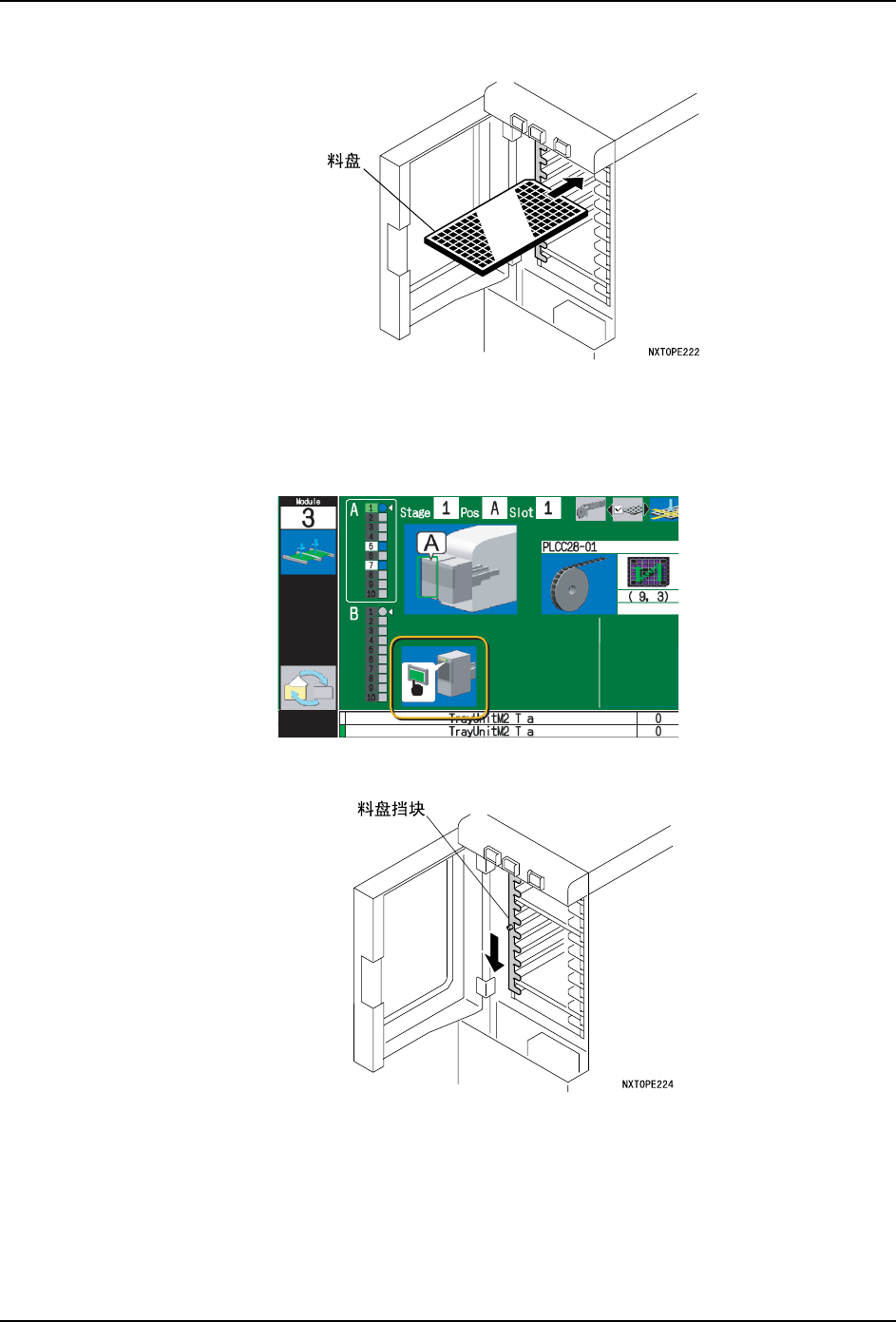

4. 请在作业向导画面上确认料站位置后，安装料盘。
注意 )在将料盘放置到料站时，请轻轻放置以免产生冲击。另外，请不要使料盘接触到料站
最里面的挡块。如果接触，请将料盘退回一些。
5. 如果有其他料站的料盘更换的向导，请重复上述 3. 项和 4. 项。当完成所有的补充后，
就会显示按下 COPLT 按钮的向导。
6. 请放下料盘挡块。
