5. 换线 QD027-24
202 NXT 系统手册

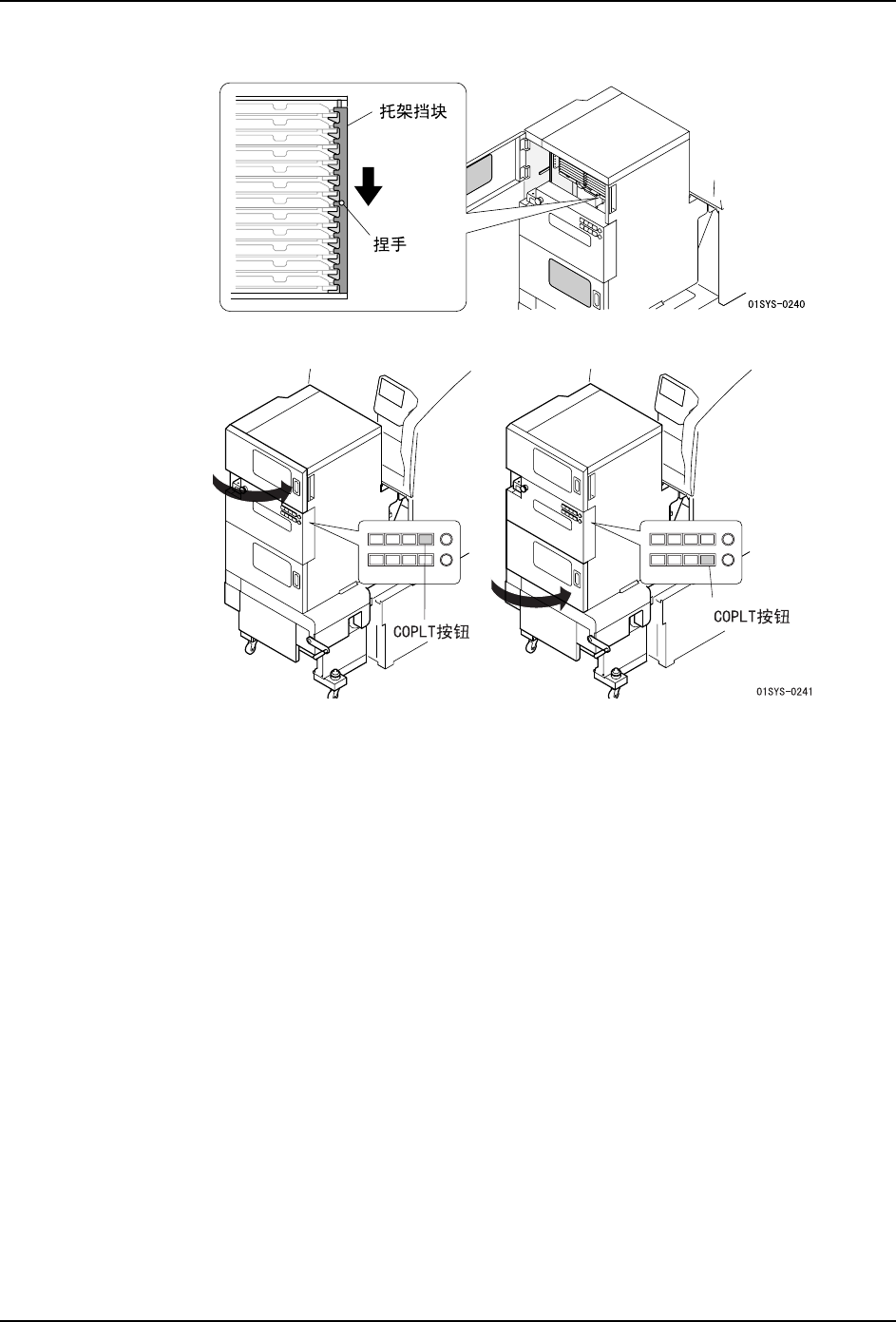

11.请拿住捏手，放下托架挡块。
12.请关闭正门，按下 COMPLETE 按钮。
备注 )轻轻关闭正门，使料盘单元 -LT 不受到冲击。
QD027-24 5. 换线
NXT 系统手册 203
5.5.4 料盘箱的整个更换
能够拆装料盘单元 -LT 的上下的料盘箱。通过将安装了料盘的料盘箱安装到料盘单元 -LT
中，能够缩短换线时间。这里，说明料盘箱的更换方法。

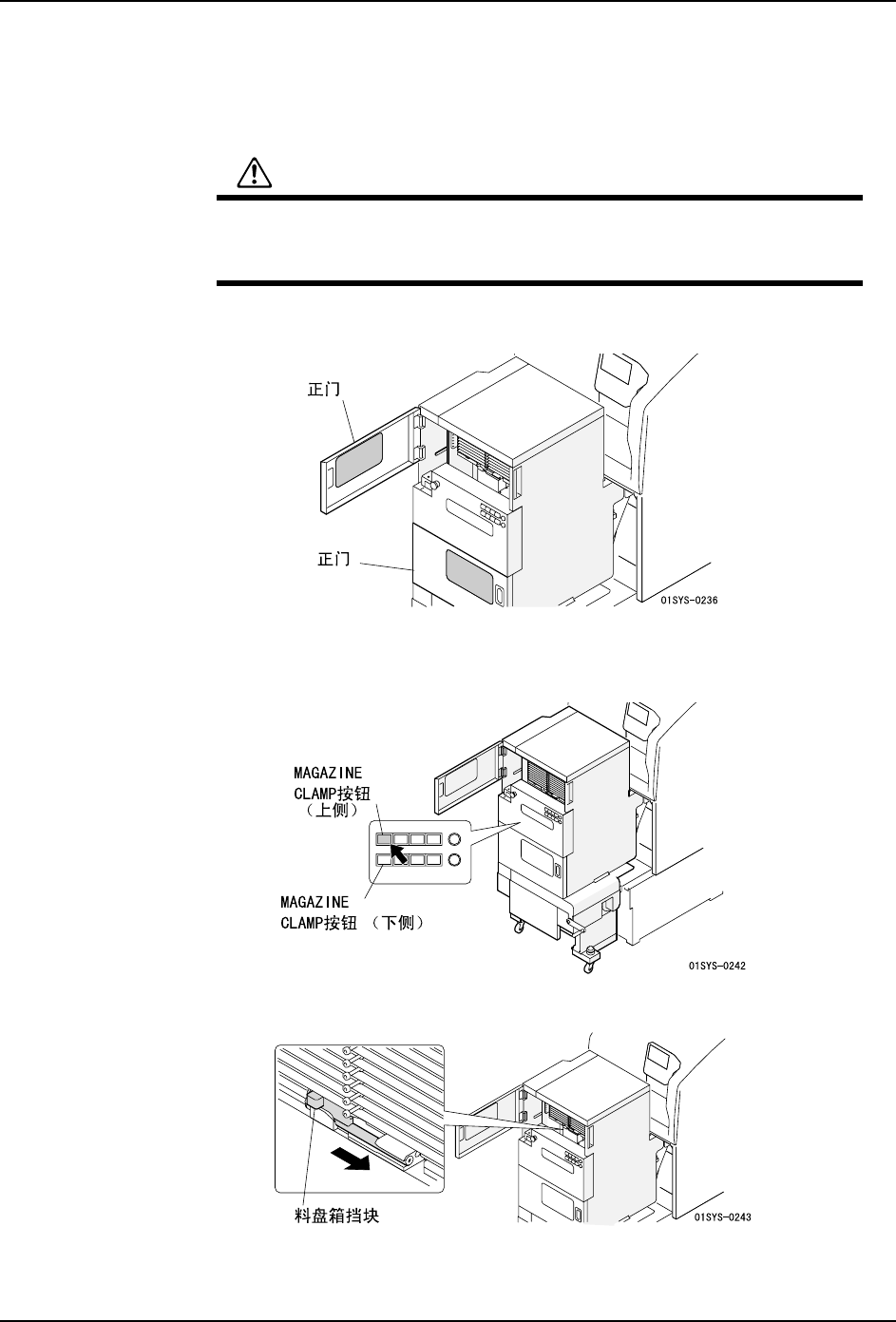

1. 打开料盘单元 -LT 的正门。正门有上下 2 扇。请打开要补充料盘一侧的门。
2. 从料盘单元 -LT 中取出料盘箱，
a. 请按下 MAGAZINE CLAMP 按钮。被安装在料盘单元 -LT 中的料盘箱的夹紧被解除。
b. 请滑动料盘箱挡块。
注意
更换时，请充分注意不要使料盘箱落下。料盘箱落下不仅有可能造成机器
的损坏，还可能受伤。
在搬运安装了料盘的料盘箱时，请小心搬运，避免料盘元件移位。
5. 换线 QD027-24
204 NXT 系统手册

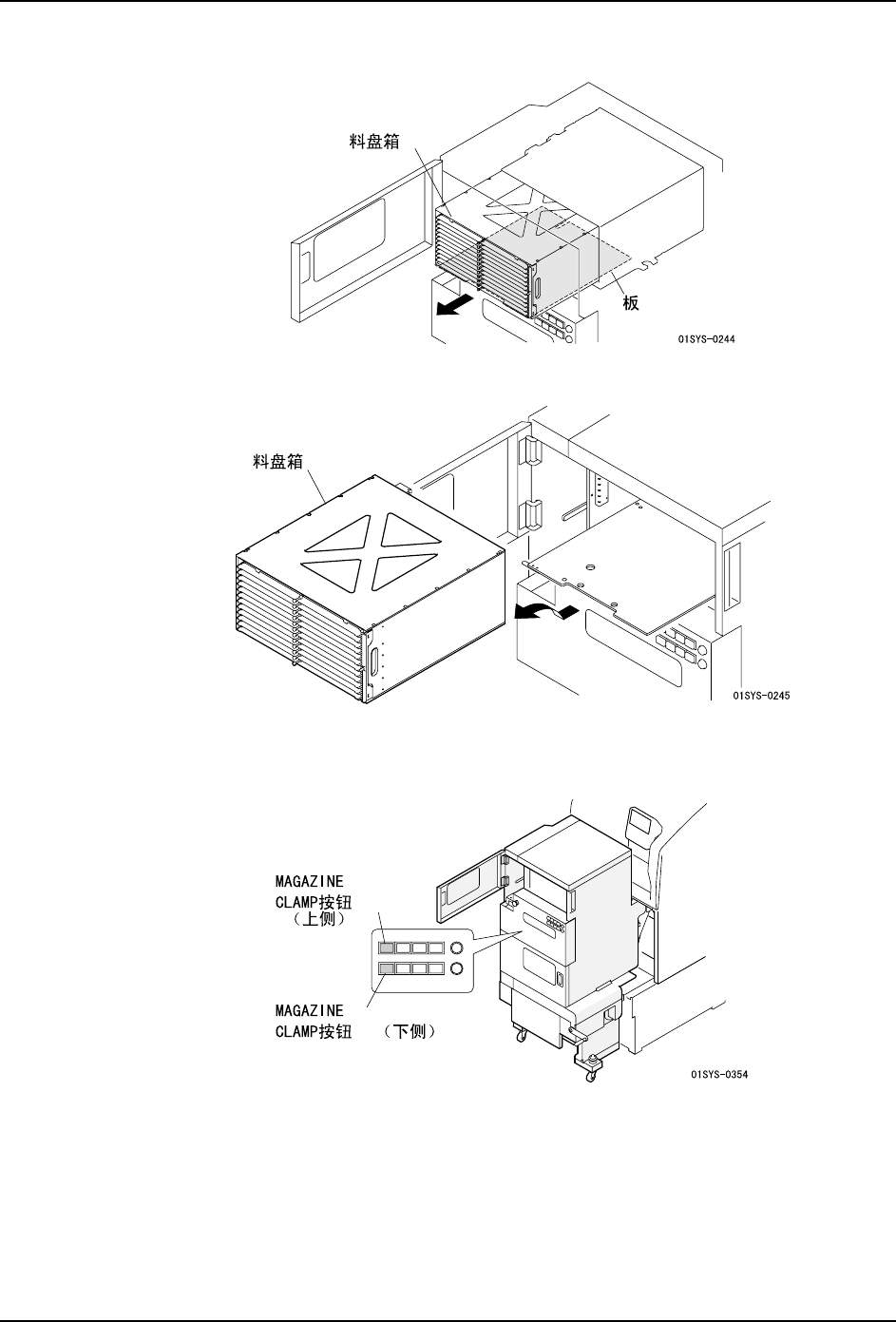

c. 拉出载有料盘箱的板。请慢慢地拉出，直到被锁定为止。
d. 将料盘箱挪到跟前，从料盘单元 -LT 中取出。
3. 将安装了料盘的料盘箱安装到料盘单元 -LT 中。
a. 请确认 MAGAZINE CLAMP 按钮灯已经灭了。
备注 )这里，如果 MAGAZINE CLAMP 按钮灯亮着，即使安装了料盘箱也不会正确地进行夹紧动
作。
另外，如果在料盘单元 -LT 没有接通电源的状态下进行料盘箱的安装，需要目视确认料
盘箱侧夹块的位置。
