4. 生产 QD027-24 80 NXT 系统手册 4.8.3 向导画面和补充步骤 （无停止供应） 当生产中料盘元件的剩余数减少 到某一程度时， 就会显示料盘元件补充向导。 请根据向导画 面，通过 KIT Handy 的料带拼接模式补充料盘元件。 需要补充的元件 的种类，请通过 KIT Handy 确认。按照料尽预 告的时间顺序，在 KIT Handy 上一览显示料站的状态。 1 2 3 4 5
QD027-24 4. 生产
NXT 系统手册 79
在辅助软件的料盘补充动作的设定中，选择了 [ 从供应部的元件补充功能 ] 时，可以从供应
部进行元件的补充。通过和次料站并用，在供应部的料盘托架排出时也可以继续进行生产。
4. 生产 QD027-24
80 NXT 系统手册
4.8.3 向导画面和补充步骤 （无停止供应）
当生产中料盘元件的剩余数减少到某一程度时，就会显示料盘元件补充向导。请根据向导画
面，通过 KIT Handy 的料带拼接模式补充料盘元件。
需要补充的元件的种类，请通过 KIT Handy 确认。按照料尽预告的时间顺序，在 KIT Handy
上一览显示料站的状态。
1
2
3
4
5
QD027-24 4. 生产
NXT 系统手册 81

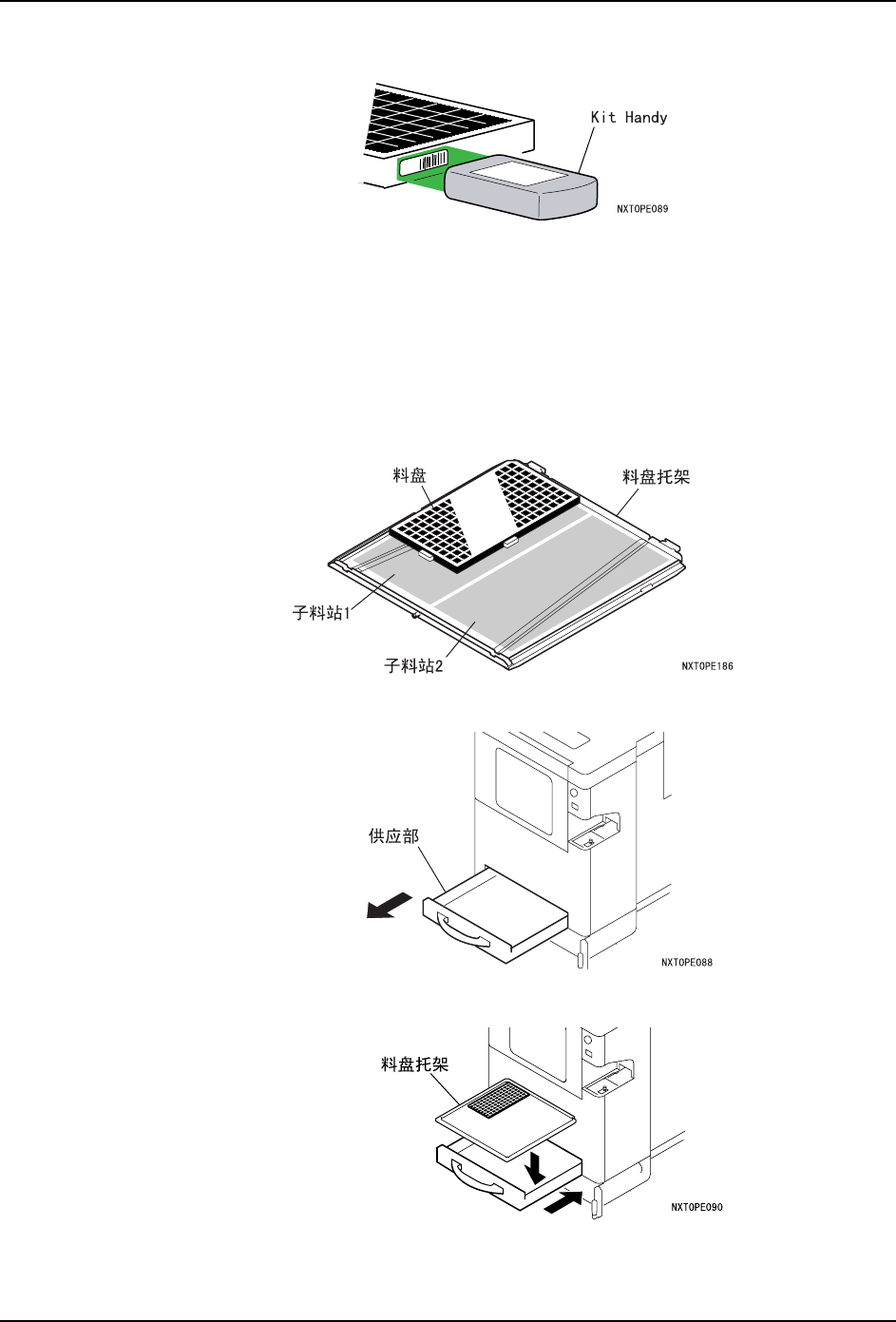

1. 请通过 KIT Handy 对补充的料盘元件进行验证。
a. 在 KIT Handy 画面上选择补充对象的料站。
b. 使用 KIT Handy 进行元件条形码或者 DID 的扫描。使用附加位置检查的料盘验证时，
请进行 FIDL （供料托架）和 DID （料盘）的扫描。
备注 )关于料盘的验证检查，请参照 [Fujitrax Verifier 用户手册]的[14.料盘验证操作 ]。
备注 )扫描后，通过将最初被吸取元件的 X, Y 坐标输入到 KIT Handy 中，能够指定料盘的元
件的吸取开始点。详细内容请参照 " 4.8.4 指定料盘元件吸取开始点 "。
2. 将料盘放置到料盘托架上。
3. 请拉出供应部。
4. 请将料盘托架放置到供应部。
注意 )在将料盘托架放置到供应部时，请轻轻放置以免产生冲击。
