QD027-24 4. 生产 NXT 系统手册 145 4.11.18 料站统计警告·统计异常停止的对应对每个料站进行元件吸取状况的统计处理，当错误率超过设定值时，在操作画面上显示警告，错误率更高时就会使运转异常停止的功能。备注 )对应料站统计警告·统计异常停止功能在 NXT V3.21 以后的版本中能够使用。料站统计警告·统计异常停止的设定步骤 1. 在辅助软件的 [ 成功率设定 ] 画面上，进行料站统计异常的设定。 ·…

4. 生产 QD027-24

144 NXT 系统手册

供应部中有移动目的地不明的料盘时

虽然操作者进行了向供应部补充料盘，但是被补充的托架的移动目的地不明时，显示以下的

异常向导。

a. 请取出补充给供应部的托架。

b. 按下操作面板的 READY ON 按钮。

无停止供应功能运用时的注意事项

1. 在传输异名 Job 时，当有料盘托架在料站 21 （料盘箱最下面的料站）时，请事先执行手

动模式的电路板排出指令，将料站 21 的料盘托架排出到供应部并取出。

备注 )NXT V3.51 以后的版本由于按下 START 按钮后会将料站 21 的托架排出到供应部，因此

不需要电路板排出指令的操作。

2. 当测出放置在供应部的料盘元件高度检查异常时，虽然机器会将料盘托架返回到供应

部，但是 KIT Handy 上仍显示 [SetOK]。请确认料盘元件高度，重新使用 KIT Handy 进行

验证。

3. 当进行了以下形式的 Job 切换后，可能机器侧与 KIT Handy 侧状态不同。因此在 Job 切

换后，当机器处于 START 等待状态时，请根据 KIT Handy 的显示进行验证。

4. 在料站 21 上有料盘托架的状态下，当关闭机器的电源后，机器就会消失验证后的信息及

料站 21 上有料盘托架的认识。因此，在关闭电源之前，请执行手动模式的电路板排出指

令，将料站 21 上的料盘托架排出到供应部并取出。

备注 )NXT V3.51 以后的版本由于按下 START 按钮后会将料站 21 的托架排出到供应部，因此

不需要电路板排出指令的操作。

5. 在同时运用无停止供应功能与料站跳过功能时，请不要跳过料站 21 的料盘元件。已指定

了跳过时，请执行手动模式的电路板排出指令。

Job 变更前 Job 变更后将 Job 复原

Job JOB A Slot-1 使用 JOB B Slot-1 使用 JOB A Slot-1 使用

NXT 机器 Set OK 未使用料站注解不一致

KIT Handy Set OK 未使用未检查

QD027-24 4. 生产

NXT 系统手册 145

4.11.18 料站统计警告·统计异常停止的对应

对每个料站进行元件吸取状况的统计处理，当错误率超过设定值时，在操作画面上显示警

告，错误率更高时就会使运转异常停止的功能。

备注 )对应料站统计警告·统计异常停止功能在 NXT V3.21 以后的版本中能够使用。

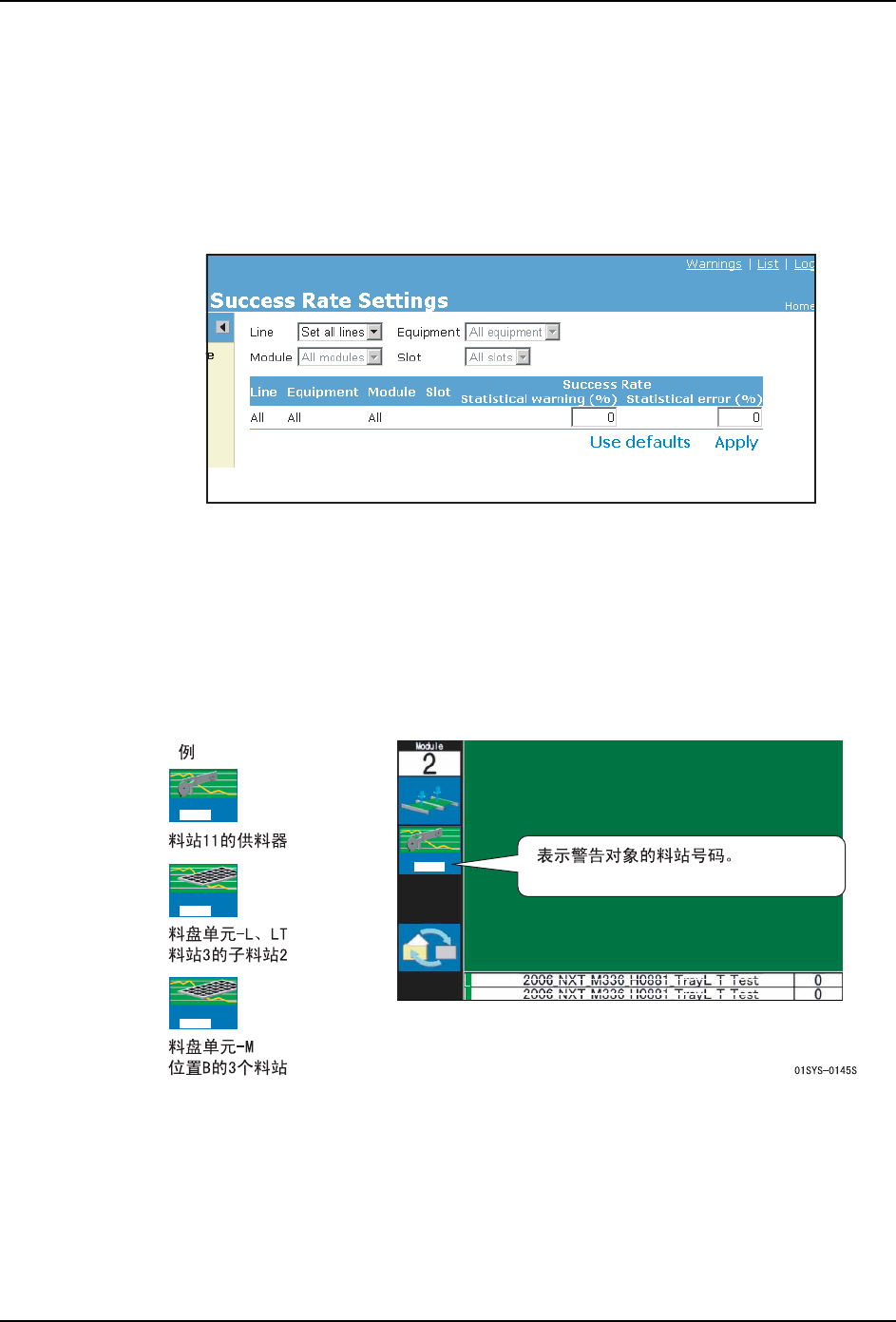

料站统计警告·统计异常停止的设定步骤

1. 在辅助软件的 [ 成功率设定 ] 画面上，进行料站统计异常的设定。

·成功率能够以全部生产线、各个生产线、各台机器、各台模组、各个料站分别设

定。详细请参照辅助软件的操作手册。

料粘统计警告·统计异常停止功能的运用

当错误率超过设定值时，在机器的操作画面上显示如下的警告画面。另外，当错误率降低后

警告状态就会被解除。

备注 )进行供料器的装卸后，机器就会判断出由操作员进行了维修保养并解除警告状态。

01SYS-0261E

3-2

B-3

4. 生产 QD027-24

146 NXT 系统手册

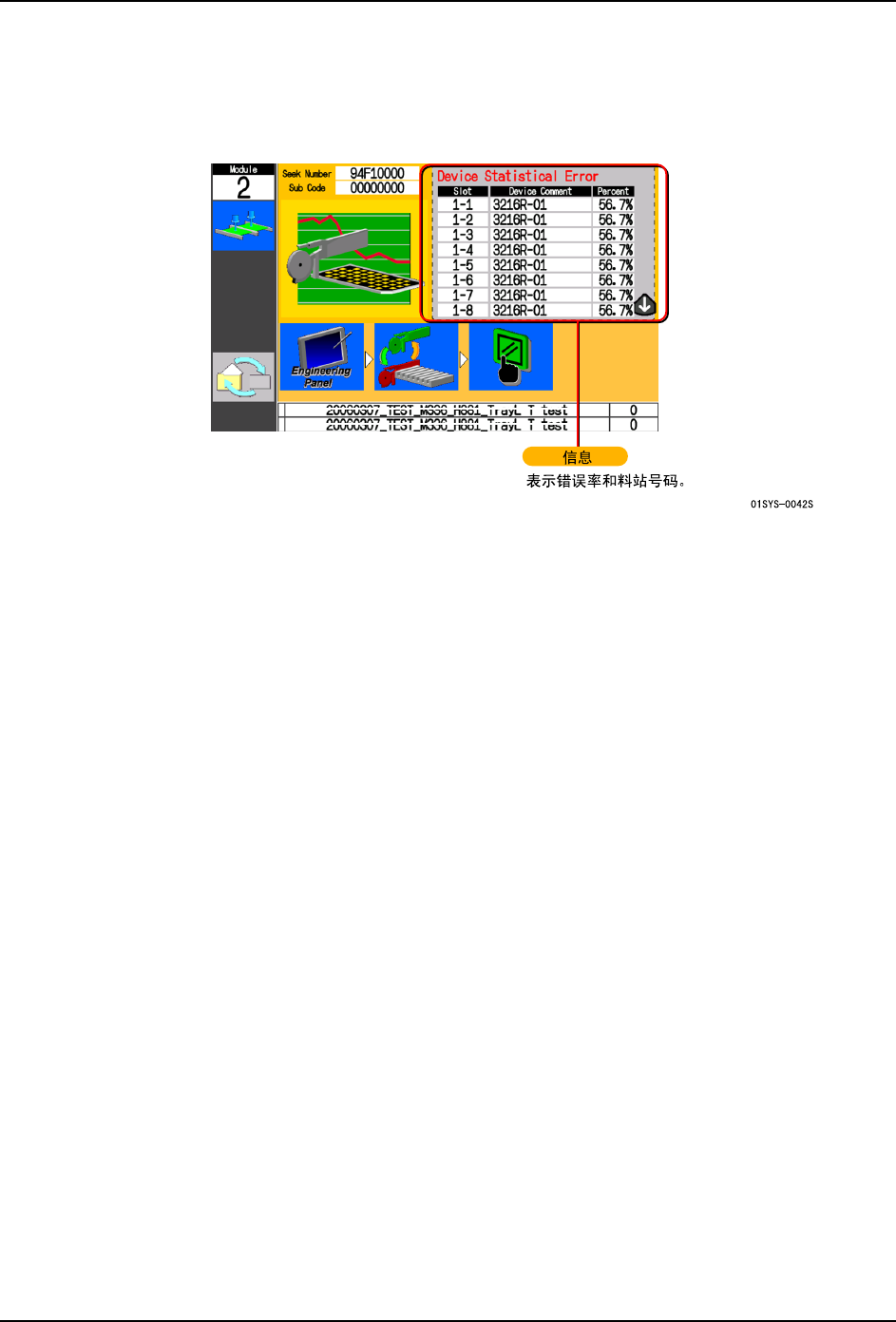

统计异常停止显示

当错误率上升超过设定值时，机器周期停止。此时，机器的操作画面上显示如下的异常画

面。请进行供料器的确认及维修保养等后重新安装到料站托架上。异常被解除后就会重新开

始生产。
