4. 生产 QD027-24
138 NXT 系统手册
4.11.15 来自料盘箱 B 的元件补充功能
通过料盘箱 B 的元件补充模式是料盘单元 -LT 的运用方法的 1 种。在其他的模式中，对发生
料尽的料盘箱进行元件补充，但是，在该模式的运用中，总是对料盘箱 B 进行元件补充。移
动到吸取区域由料盘箱 A 来进行，料盘箱 B 用于托架的废弃和元件的补充。
来自料盘箱 B 的元件补充功能设定步骤
1. 在辅助软件的 [ 机器功能设定 ] 画面上，请设定来自料盘箱 B 的元件补充功能。
a. [Fujitrax 设定 ]
·[ 验证 ON/OFF][ 料盘单元验证 ON/OFF]：将其中一个 OFF
b. [ 料盘单元设定 ]
·[ 料盘单元 LT 补充动作 ]：[ 来自料盘箱 B 的元件补充功能 ]
c. [ 次料站转换条件 ]
·[ 料盘的次料站转换条件 ]：[ 料尽 ]
2. 进行 Job 的编辑。在 Machine Configuration 内的项目 [TULT(A)][TULT(B)] 的设定中，
将 Slot10-1 ～ Slot12-2 的 Status 设定为 [Reserved]。
优化后，请将初始料站设定为料盘箱 A，将次料站设定为料盘箱 B。详细内容请参照 NXT
编程手册。
料盘元件补充
关于运用来自料盘箱 B 的元件补充功能时的料盘元件补充向导和补充步骤，请参照 "4.7.3 ﾏ
ｼｻｭﾃ貅ﾍｲｹｳ茣ｽﾖ陬ｨﾀｴﾗﾔﾁﾏﾅﾌﾏ脾ｵﾄﾔｪｼ ｲｹｳ茱ｩ "。这里，对托架的料盘配置进行说明。

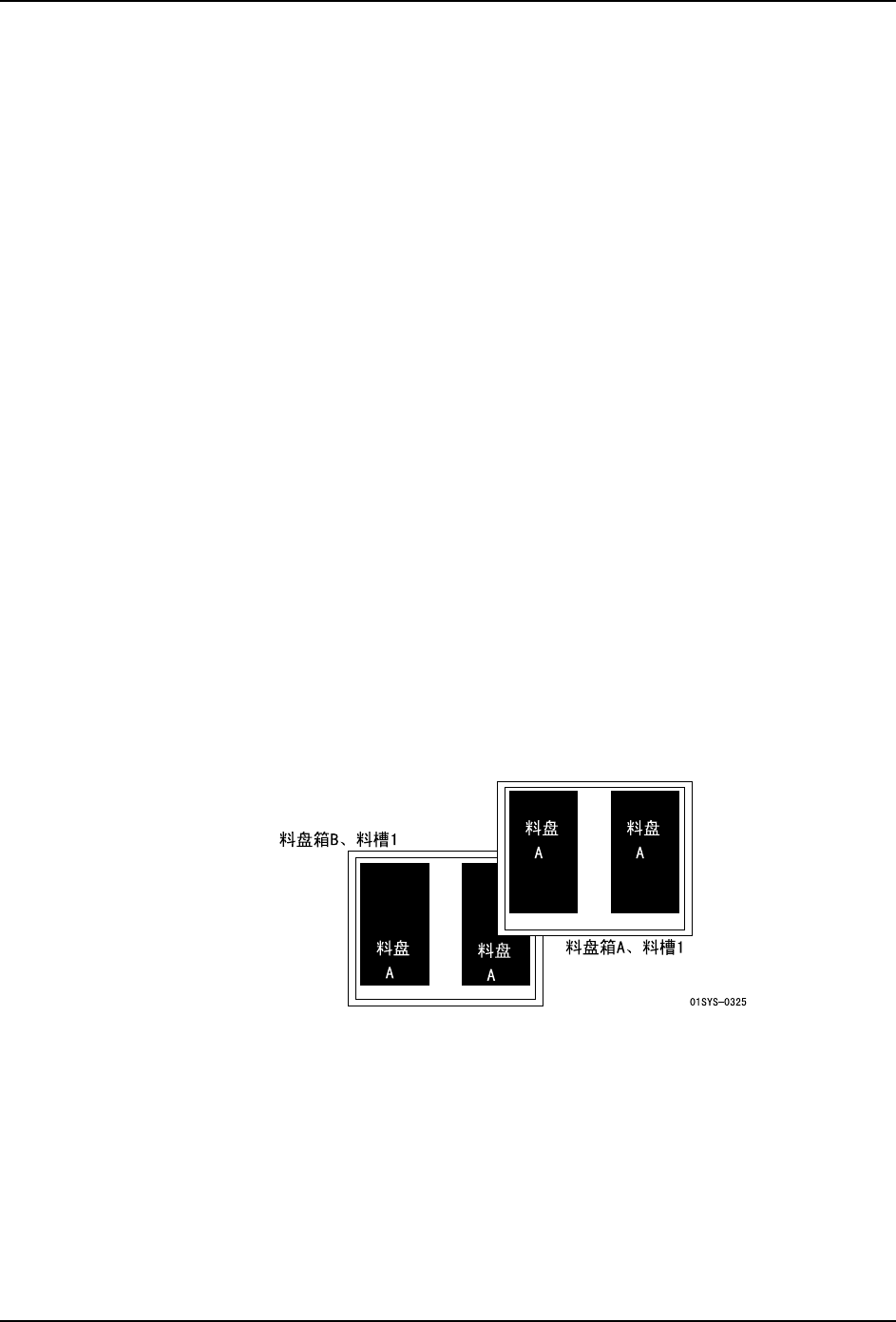

关于料盘配置
生产中，为了尽量避免没有用完的元件，建议在副料槽 1、2 中配置相同元件的料盘。
备注 )如果在一个托架上配置不同的元件料盘，当一方的料盘发生料尽时，托架就会退避到
料盘箱 B 的退避料槽，因此，还有元件的料盘变成没有用完。
QD027-24 4. 生产
NXT 系统手册 139
关于来自料盘箱 B 的元件补充功能运用时的异常
以下说明运用来自料盘箱 B 的元件补充功能时发生的异常及其对策。

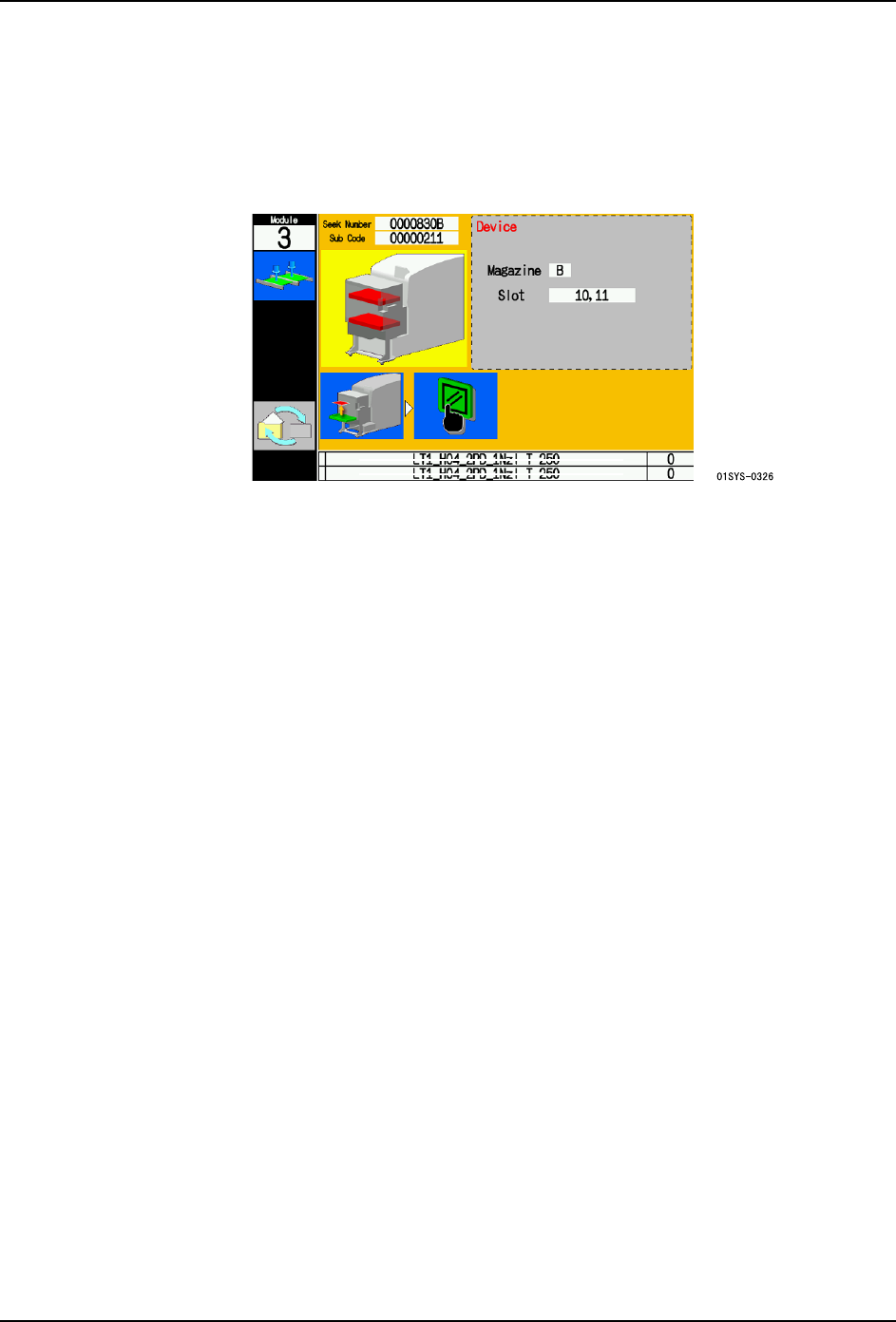

在料盘箱 B 的料槽 10 或料槽 11 中存在托架的时候
向料盘箱 B 补充托架后，机器就会进行料盘的高度检查。这时，如果在料槽 10 或料槽 11 中
检测出托架时，就会显示以下的异常向导。
a. 请打开料盘箱 B 的门，从画面上所显示的料槽中拔出托架。
b. 如果需要，重新安装到正确的料槽中。
c. 请关闭门，按下操作面板的 READY ON 按钮。
运用来自料盘箱 B 的元件补充功能时的注意事项
1. 被排出的托架有没有用完的料盘，并且将该托架重新插入到料盘箱 B 中时，请务必进行
料盘的吸取开始点指定。如果不进行吸取开始指定，在吸取动作时就会出现错误。
2. 在操作画面上显示料盘箱 B 的托架取出向导的时候，料盘箱 B 的供应完成按钮不起作用。
请从料槽 12 中取出托架，然后按下操作面板的 OK 按钮，并按照下一向导。
3. 正在向料盘箱 B 补充料盘时，如果料盘箱 A 发生补件超出时，就会在操作画面上显示料
盘箱 A 的补充向导。请根据向导补充元件，然后重新开始生产。
4. 如果料盘箱 B 中安装 OK 的料槽一个也没有时，不能按下供应完成按钮。
5. 如果在料盘箱 A 的料槽中设定了料站修正值时，托架更换后，设定值也会被应用。另外，
如果在料盘箱 B 的料槽中设定了料站修正值时，设定值被无视。
4. 生产 QD027-24
140 NXT 系统手册
4.11.16 吸嘴缺口检查功能
生产中使用前端有缺口的吸嘴就会造成吸取率不稳定。此功能是进行吸嘴前端的影像处理，
当测出缺口吸嘴时，将该吸嘴返回到吸嘴置放台内的功能。
另外，该功能只支持φ 1.0mm 吸嘴。
备注 )吸嘴缺口检查功能在从 NXT V3.11 到 V4.30 的版本中能够使用。
吸嘴缺口检测时的操作步骤

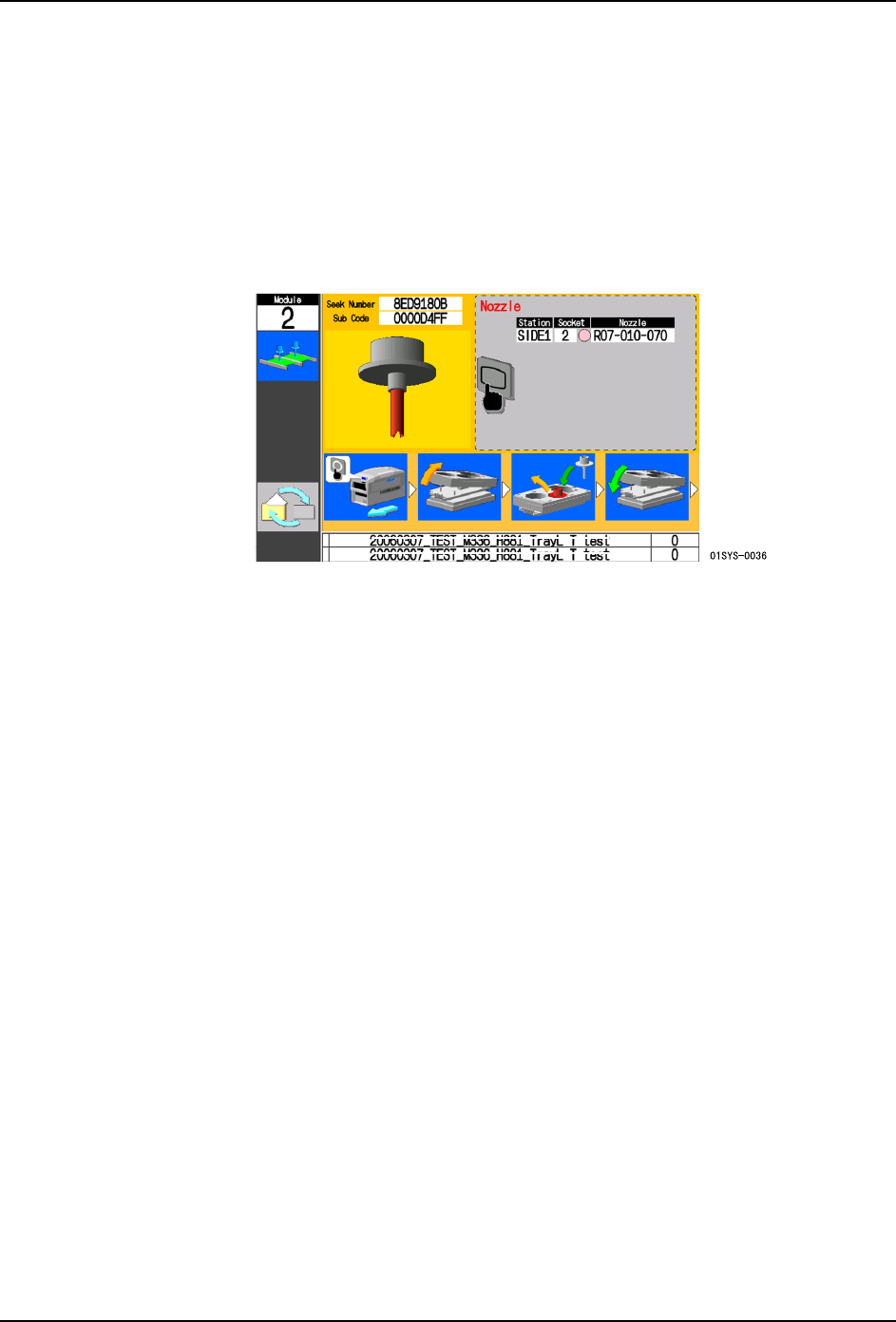

1. 当测出缺口的吸嘴时，在操作画面上就会显示异常向导。
2. 按下 OK 按钮后将模组拉出。
3. 取出吸嘴置放台并确认吸嘴。如果吸嘴前端有缺口，请将替换吸嘴放置到吸嘴置放台内，
然后返回到模组。
