QD027-24 4. 生产
NXT 系统手册 135

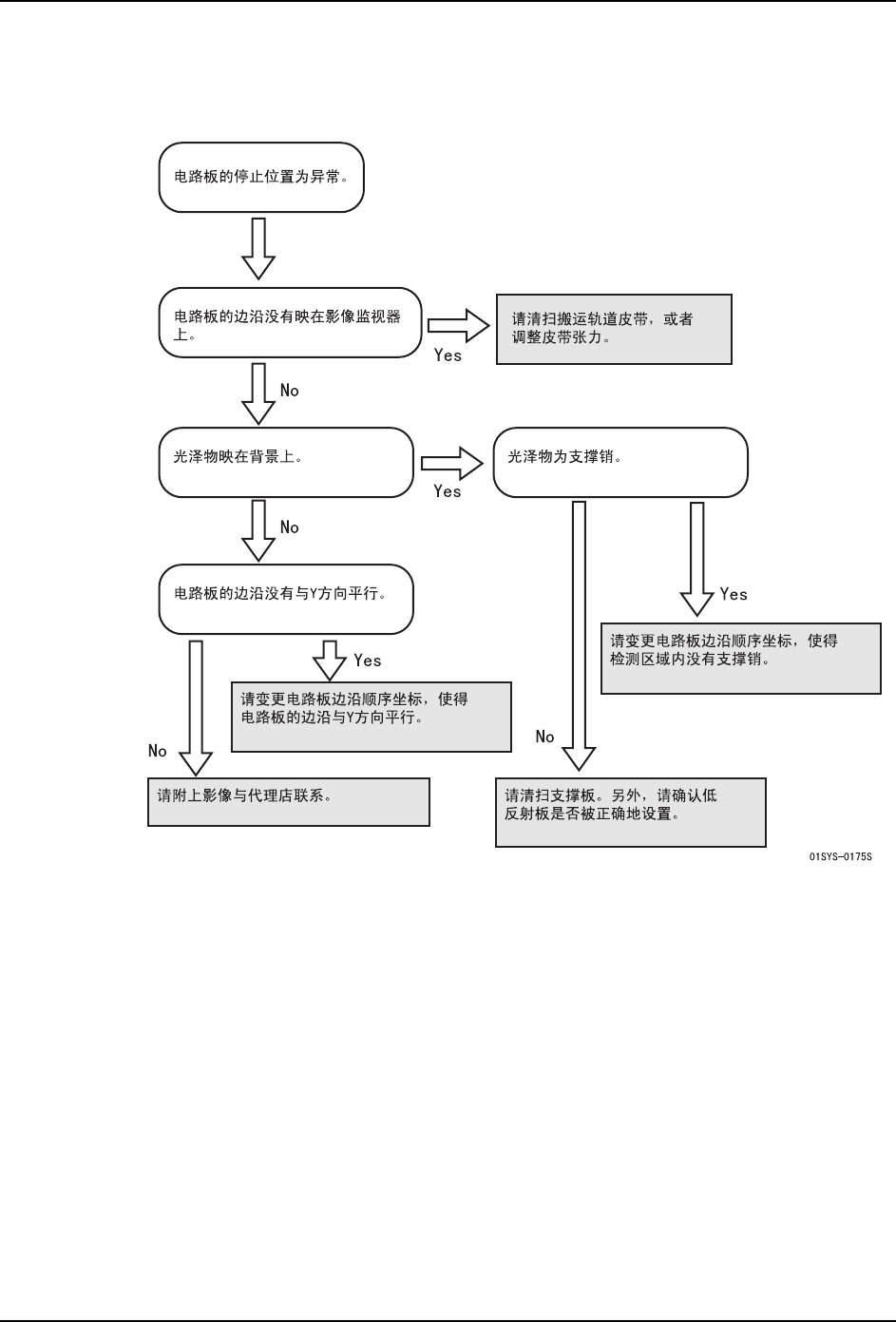

停止位置的补正不充分时
即使进行了 2 次补正动作，但是停止后的电路板的边沿超出设定值的± 0.5mm 时，显示错误
画面和 Seek Number 8E56。请进行以下的对策。
4. 生产 QD027-24
136 NXT 系统手册
4.11.14 料盘单元 -LT 的运用
在料盘单元 -LT 中，存在上下 2 个料盘箱。根据 Job 的设定和料盘箱的补充动作，能够将更
多的元件使用到生产中，对应生产中补充元件等 4 种的生产形态。
备注 )关于 Job 的设定，请参照 NXT 编程手册。

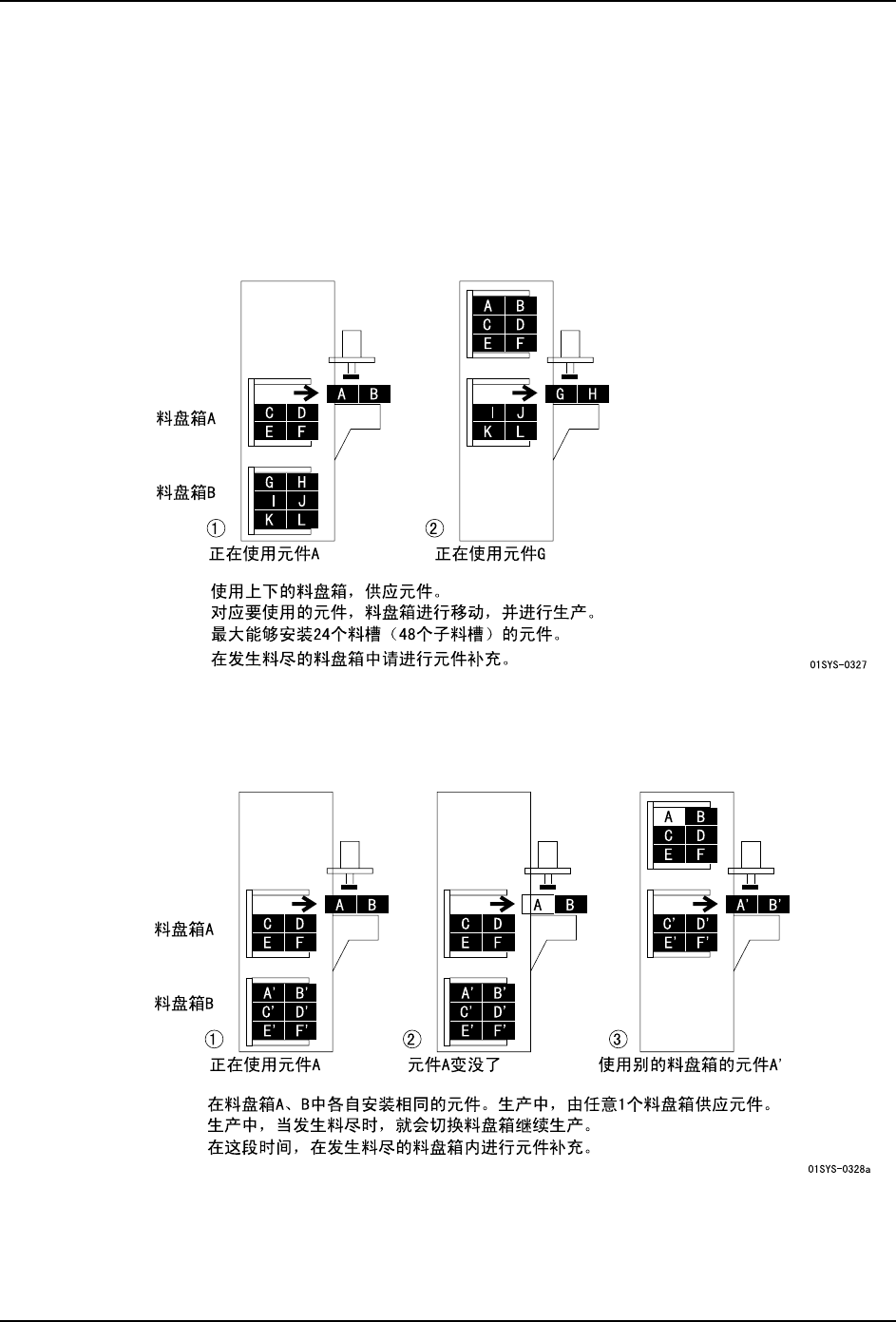

同步料盘箱模式
将 2 个料盘箱看作 1 个，最大搭载 48 种元件进行运转的模式。因为对料尽的料盘箱进行补
充向导的显示，所以，操作者根据向导进行元件补充。
交替料盘箱模式
在 2 个料盘箱中安装相同的元件，当发生料尽时，就会移动料盘箱然后使用元件的模式。因
为对料尽的料盘箱进行补充向导的显示，所以，操作者根据向导进行元件补充。
QD027-24 4. 生产
NXT 系统手册 137

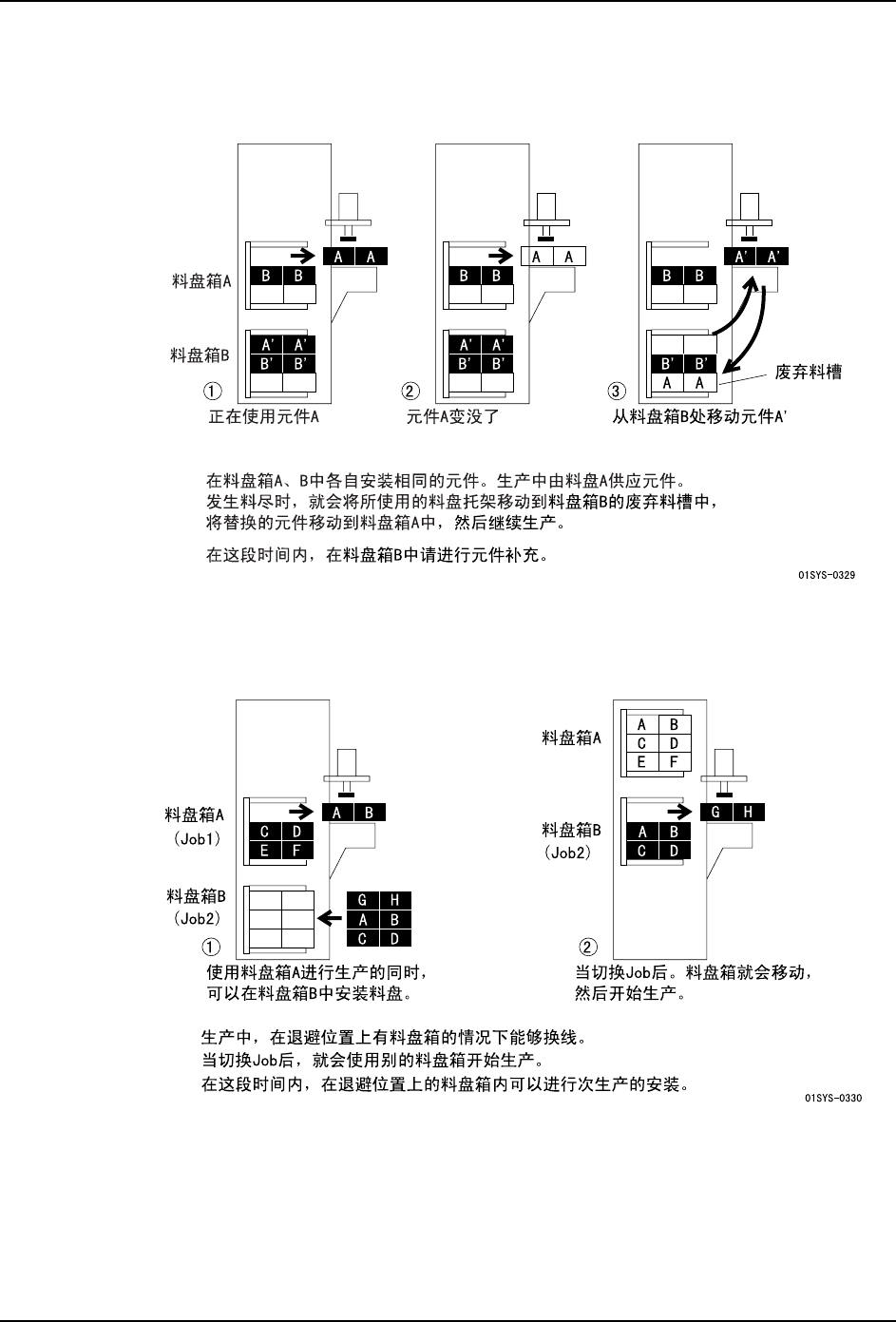

来自料盘箱 B 的元件补充模式
在 2 个料盘箱中安装相同的元件，向上面的料盘箱的吸取区域传送料盘，向下面的料盘箱补
充元件的模式。操作者从废弃料槽中取出托架，根据向导进行元件补充。
换线料盘箱模式
料盘箱 A、B 各自根据 Job 被运用的模式。生产中，在退避侧的料盘箱中进行次生产的准备，
能够缩短换线的时间。
