4.8 向料盘单元 -L 补充料盘元件
向料盘单元 -L 补充料盘的方法大致分为 3 种。
·料盘单元 -L 暂时停止供应 （Verify ON）
·料盘单元 -L 暂时停止供应 （Verify OFF）
·料盘单元 -L 无停止供应
无论什么情况，请根据操作画面的元件补充向导画面补充料盘元件。
4.8.1 向导画面和补充步骤 （Verify ON 时）

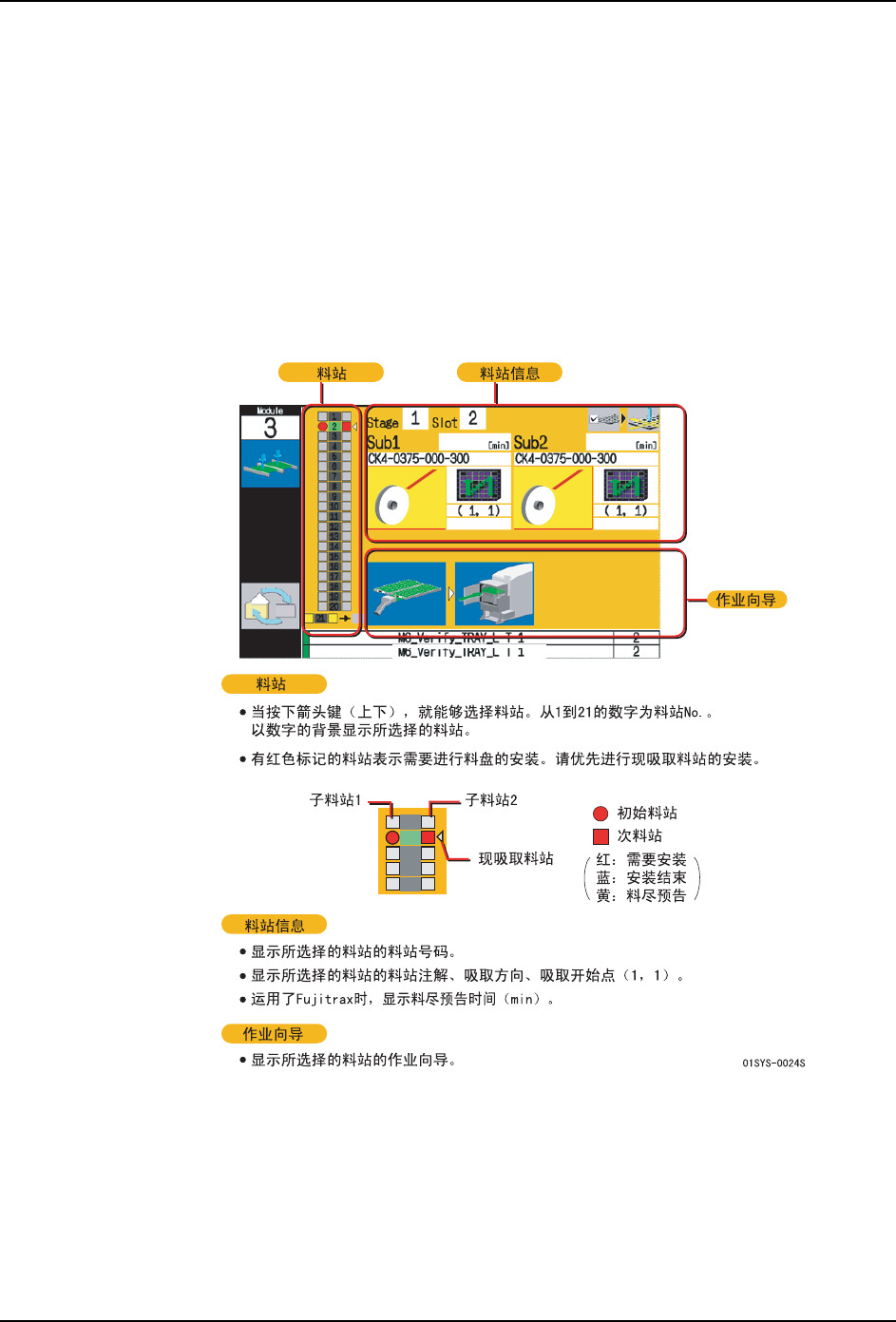

请确认元件补充向导画面。
1
2
3
4
5
QD027-24 4. 生产
NXT 系统手册 75

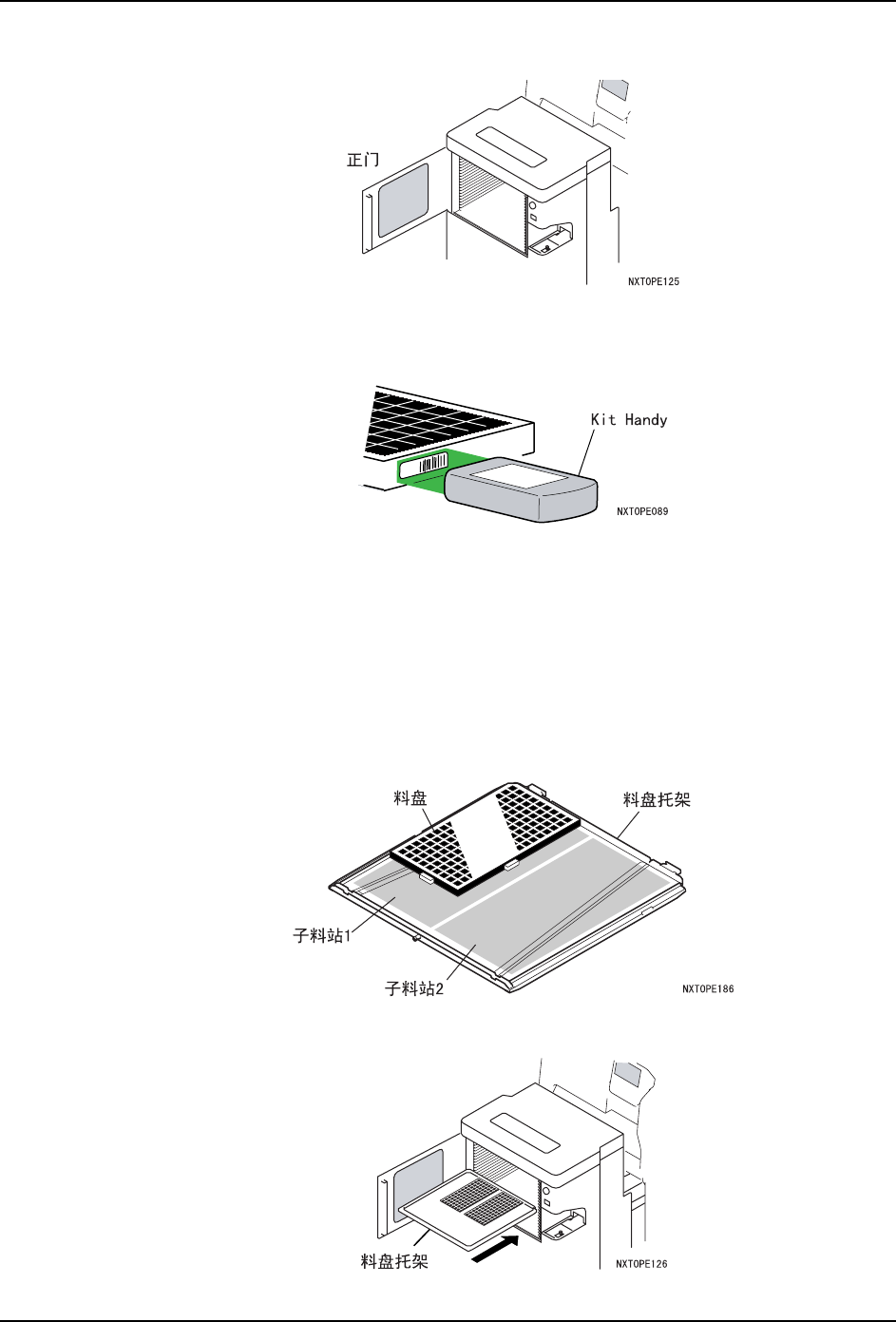

1. 打开料盘单元 -L 的正门。
2. 从要补充的料站上拔下料盘托架。
3. 请使用 KIT Manager 或 KIT Handy 进行新料盘的快速验证。
a. 在 KIT Handy 画面上选择要补充的料站。
b. 使用 KIT Handy 进行元件条形码或者 DID 的扫描。如果使用了附加位置检查的料盘验
证 , 请进行 FIDL （供料托架）和 DID （料盘）的扫描。
备注 )关于料盘的验证检查，请参照 [Fujitrax Verifier 用户手册]的[14.料盘验证操作 ]。
4. 如果需要指定料盘元件的吸取开始点时，请在这里设定。请参照 " 4.8.4 指定料盘元件
吸取开始点 "。
5. 将料盘安装到料盘托架上。
6. 一边确认操作向导画面一边将料盘托架安装到正确的料站位置上。
19
20
18
17
16
15
14
1
3
12
11
10
9
8
7
6
5
4
3
2
1
19
20
18
17
1
6
15
14
13
12
11
1
0
9
8
7
6
5
4
3
2
1
4. 生产 QD027-24
76 NXT 系统手册
注意 )在将料盘托架安装到料盘箱内时，在不产生冲击下将料盘托架放入最里面。
7. 如果有其他料站的料盘更换向导，请重复上述 2. 项～ 6. 项。

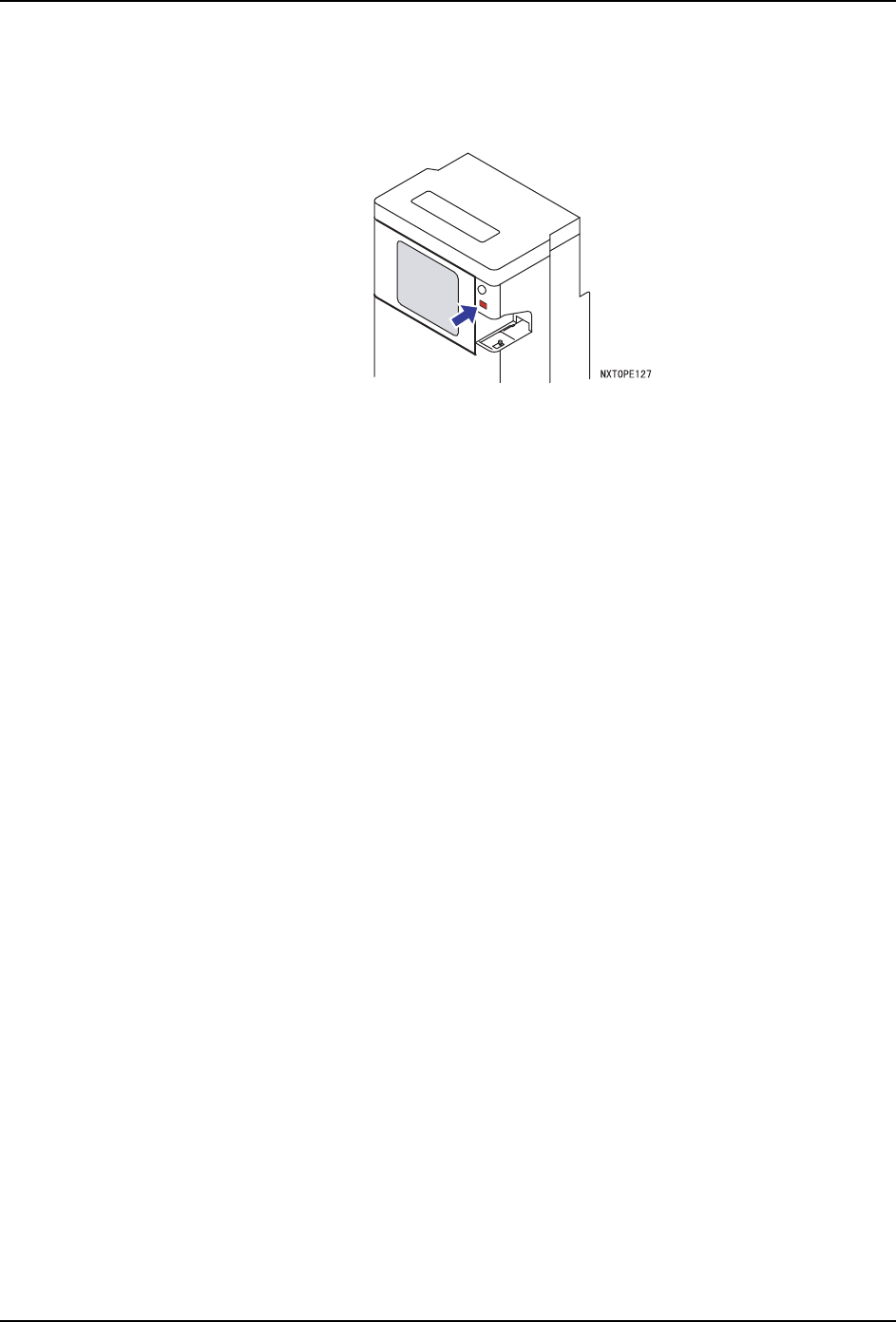

8. 请关闭正门，按下 SUPPLY COPLT 按钮。
备注 )请轻轻关闭正门，使料盘单元 -L 不受到冲击。
9. 如果使用了附加位置检查的料盘验证功能时，机器就会读取料盘托架的 FIDL，确认所安
装的元件种类、吸取开始点及料盘高度。当安装了别的元件或者元件从料盘的凹槽内跳
出时，就会再次显示料盘安装向导画面，因此请重新正确地安装料盘。
