4. 生产 QD027-24 146 NXT 系统手册统计异常停止显示当错误率上升超过设定值时，机器周期停止。此时，机器的操作画面上显示如下的异常画面。请进行供料器的确认及维修保养等后重新安装到料站托架上。异常被解除后就会重新开始生产。备注 )进行供料器的装卸后，机器就会判断出由操作员进行了维修保养并解除警告状态。

QD027-24 4. 生产

NXT 系统手册 145

4.11.18 料站统计警告·统计异常停止的对应

对每个料站进行元件吸取状况的统计处理，当错误率超过设定值时，在操作画面上显示警

告，错误率更高时就会使运转异常停止的功能。

备注 )对应料站统计警告·统计异常停止功能在 NXT V3.21 以后的版本中能够使用。

料站统计警告·统计异常停止的设定步骤

1. 在辅助软件的 [ 成功率设定 ] 画面上，进行料站统计异常的设定。

·成功率能够以全部生产线、各个生产线、各台机器、各台模组、各个料站分别设

定。详细请参照辅助软件的操作手册。

料粘统计警告·统计异常停止功能的运用

当错误率超过设定值时，在机器的操作画面上显示如下的警告画面。另外，当错误率降低后

警告状态就会被解除。

备注 )进行供料器的装卸后，机器就会判断出由操作员进行了维修保养并解除警告状态。

01SYS-0261E

3-2

B-3

4. 生产 QD027-24

146 NXT 系统手册

统计异常停止显示

当错误率上升超过设定值时，机器周期停止。此时，机器的操作画面上显示如下的异常画

面。请进行供料器的确认及维修保养等后重新安装到料站托架上。异常被解除后就会重新开

始生产。

备注 )进行供料器的装卸后，机器就会判断出由操作员进行了维修保养并解除警告状态。

QD027-24 4. 生产

NXT 系统手册 147

4.11.19 根据吸嘴统计警告的吸嘴切换功能

统计吸嘴的检查状况，如果存在错误率超过设定值的吸嘴，跳过该吸嘴并在生产中不使用该

吸嘴。被跳过的吸嘴与预备吸嘴进行切换 , 机器继续进行生产。如果吸嘴置放台中没有预备

吸嘴，机器进行异常停止。

备注 )根据吸嘴统计警告的吸嘴切换功能在 NXT V3.21 以后的版本中能够使用。

根据吸嘴统计警告的吸嘴切换的设定步骤

1. 在辅助软件的 [ 模组功能设定 ] 上，进行吸嘴统计异常的设定。

·[ 异常时吸嘴切换 ]：[ON]

·[ 判断吸嘴统计异常的错误计数值 ]：[ 错误时的吸取失败的次数 ]

2. 请将预备吸嘴放置到吸嘴置放台内。

根据吸嘴统计警告的吸嘴切换的运用

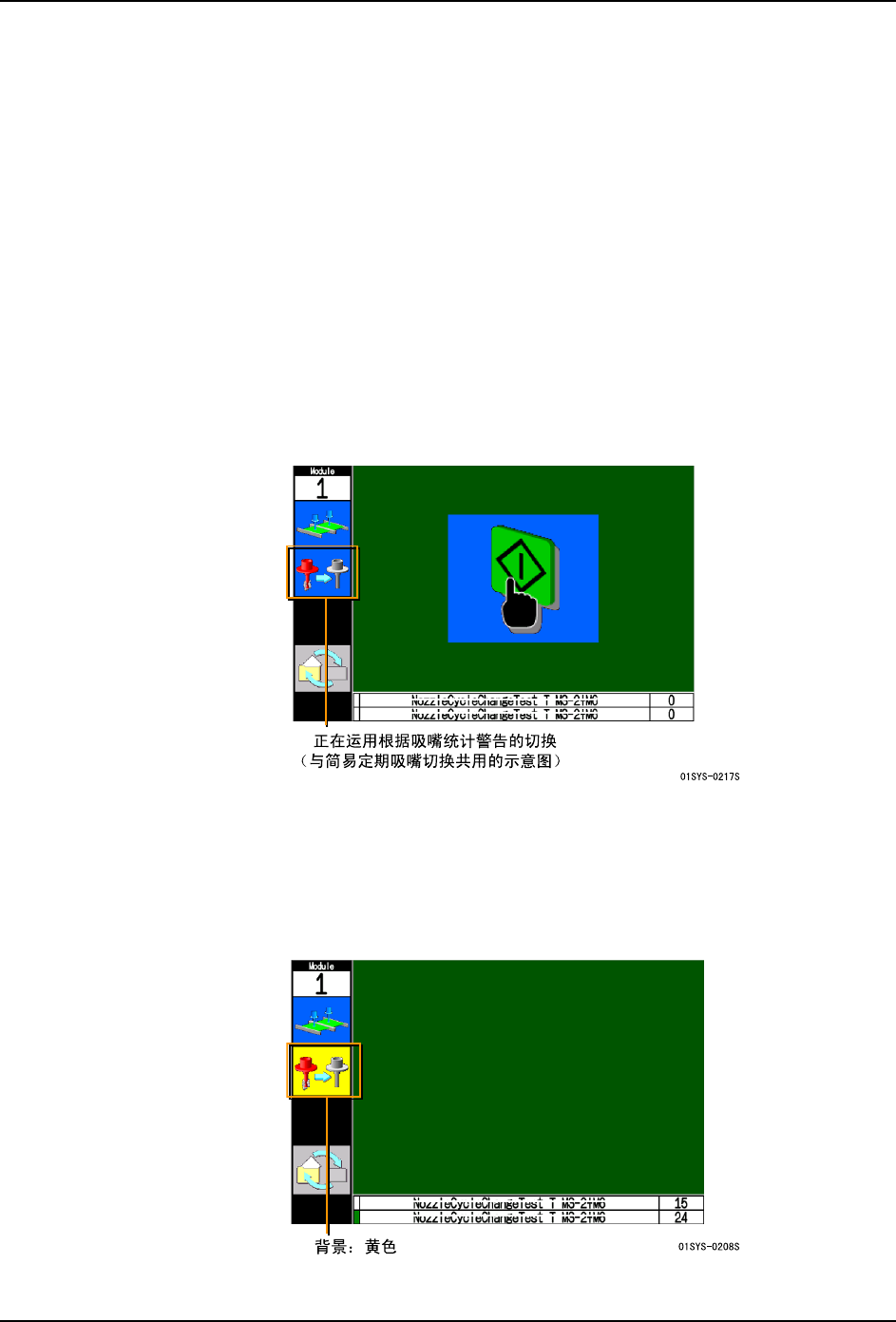

当设定根据吸嘴统计警告的吸嘴切换后，操作画面的状态区域就会变成以下所示。

备注 )NXT V4.30 以前版本，操作画面上不会发生变化。

运转开始后，机器对吸嘴检查状况进行统计，当存在了达到所指定的错误次数的吸嘴时，就

会切换成吸嘴置放台内的预备吸嘴。

此时，操作画面的状态区域的示意图的背景变成黄色，告知操作者吸嘴置放台内有需要维修

保养的吸嘴。
