QD027-24 4. 生产 NXT 系统手册 51 8 . 将安装有新元件的供料器安放到料槽上 。将供料器的先头部分放 置到供料托架的料槽 上。 9. 在使用带有 7 英寸料卷托架的 W8 供料器时，请每隔 1 根将供料器的料卷托架向下拉伸。 料卷托架向下拉伸的供料器无论 奇数料槽还是偶数料槽均可。 10.以这种状态水平地将供 料器推入供料托架的料槽上。 注意 请将供料器底部的导轨准确 地插入到料槽内。如果没有正确地 安装，供料 器有…
4. 生产 QD027-24
50 NXT 系统手册
2. 将和正在吸件元件相同的元件的新料卷安装到其他供料器上。
3. 使用 KIT Manager 制作 ID，或者使用 KIT Manager 或 KIT Handy 执行快速验证。（在料
站上安装供料器时，机器对供料器上的元件进行判别）。
备注 )使用 AVL 数据，安装和初始元件不同元件号码的元件时，请务必制作 ID。
4. 在 NXT 操作画面，KIT Manager 状态画面或者 KIT Handy 的元件状态画面上确认元件料尽
的警告显示。
5. 如果安装在前面门上的 LED 点亮 , 则说明该料槽上的供料器需要更换或者检查。确认红
色的 LED 后，提起供料器的夹杆后夹块松开，供料器的电源 OFF。
注意 )请不要拆下绿色或黄色的 LED 点亮料槽的供料器，有可能与正在进行元件吸取动作的
吸嘴发生干扰、破损。
6. 在提起夹杆的同时，将供料器朝自己方向水平拉出。
注意 )请一定要在提起夹杆后拉供料器。没有提起夹杆而用力拉供料器，会造成插头的接触
不良及供料器内部的电路板损坏。
7. 请继续用力握住供料器手柄，向身体侧拉。
注意 )为防止供料器落下，拉出时请用力握住手柄。
QD027-24 4. 生产
NXT 系统手册 51

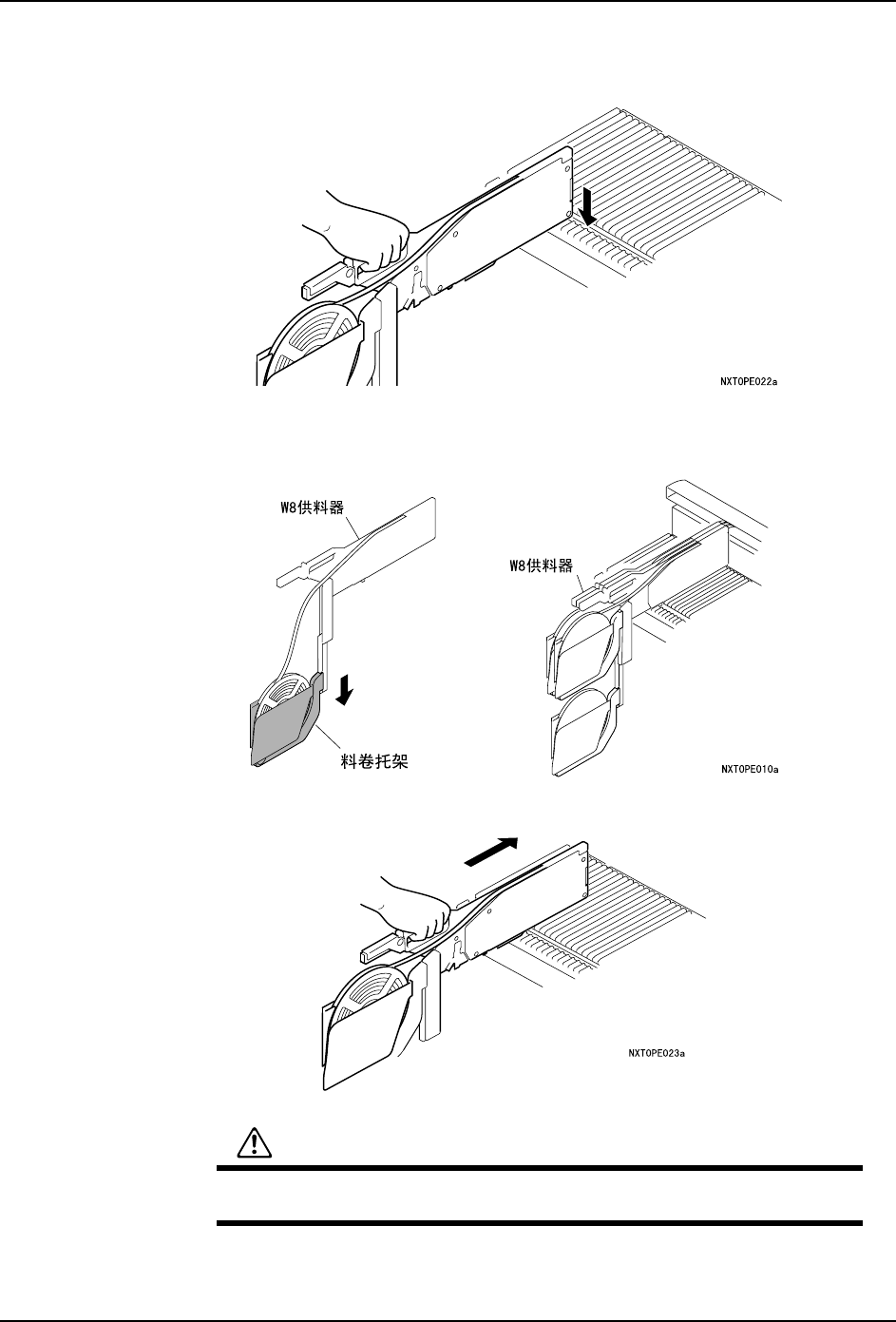

8. 将安装有新元件的供料器安放到料槽上。将供料器的先头部分放置到供料托架的料槽
上。
9. 在使用带有 7 英寸料卷托架的 W8 供料器时，请每隔 1 根将供料器的料卷托架向下拉伸。
料卷托架向下拉伸的供料器无论奇数料槽还是偶数料槽均可。
10.以这种状态水平地将供料器推入供料托架的料槽上。
注意
请将供料器底部的导轨准确地插入到料槽内。如果没有正确地安装，供料
器有可能与贴装工作头发生干涉。
4. 生产 QD027-24
52 NXT 系统手册

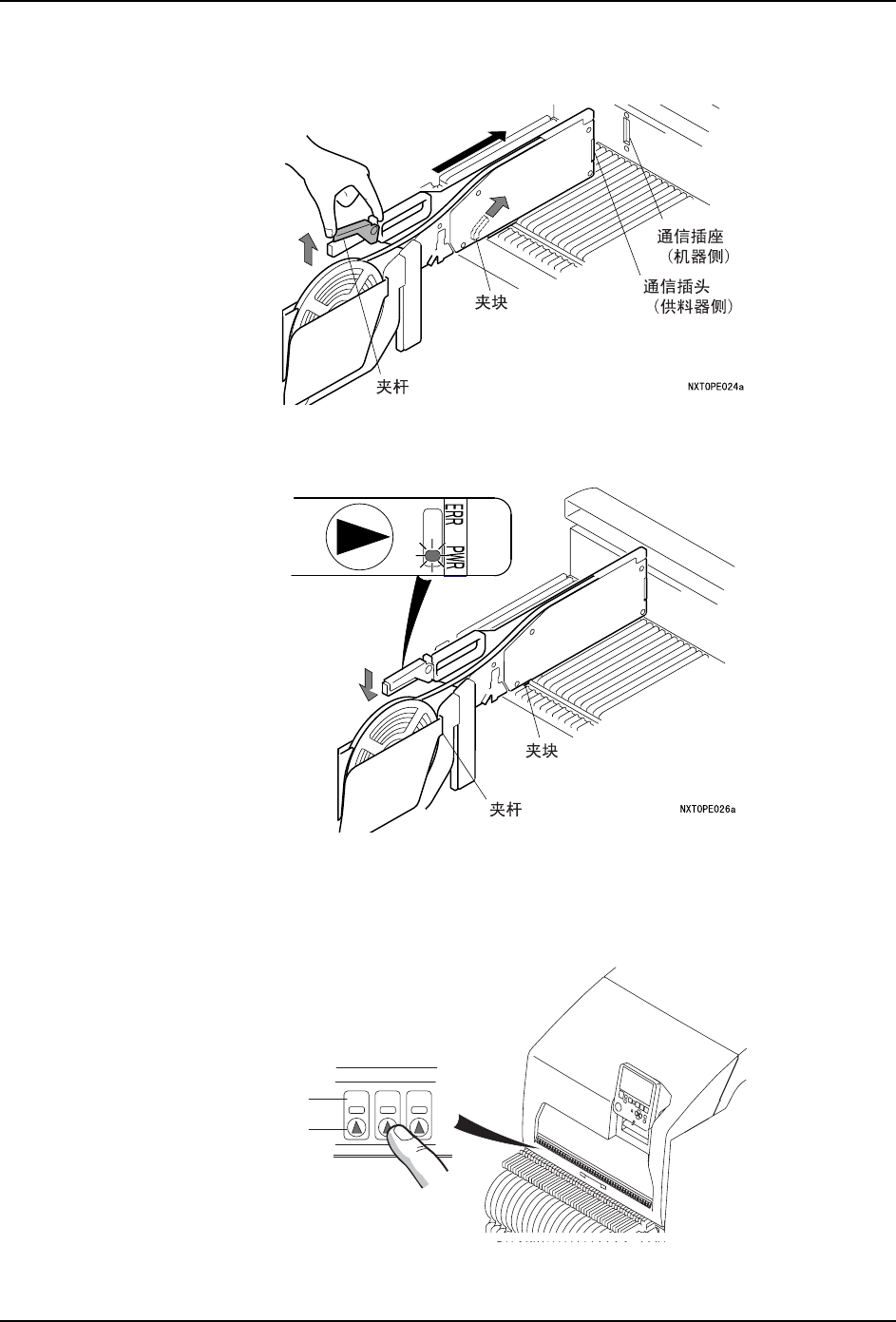

11.如下图所示提起供料器的夹杆后，夹块被提起。在这种状态下，用力将供料器前端的通
信插头插入到供料托架一侧的插座中去。
12.放下夹杆。夹块下降供料器被锁定，供料器的电源处于 ON。此时，请确认供料器的 "PWR"
LED 灯亮。
备注 )如果供料器被完全插到最里面，但夹块的锁定没有实际进行，就会造成设置在夹块部
的传感器没有打开，由于没有电源供应，PWE LWD 没有变成 ON。此时不能使用供料器。
13.供料器的安装结束后，请按下安装了供料器的料槽 No. 的安装按钮。安装类型以及间距
正确的供料器被安装时，LED 变为绿色。
备注 )使用 Fujitrax Verifier 时，不需要该操作。
14 15 16
