5. 换线 QD027-24 240 NXT 系统手册 5.10 料站托架的更换 进行供料器的一次性更换时， 有必要更换料站托架。 有备用的料站托架时 ， 将在下一道生产 用的供料器预先安装在料站托架 上， 使用 PCU 可以将这个料站托架与现在使用的料站托架进 行切换。由此可以使换线的时间 缩短到最短。 5.10.1 一次性更换供料器的向导画面 备注 )在料站的一次性换线时，更换每个料站托架。需要专用的 PCU （料站托架更换车） 。
QD027-24 5. 换线
NXT 系统手册 239

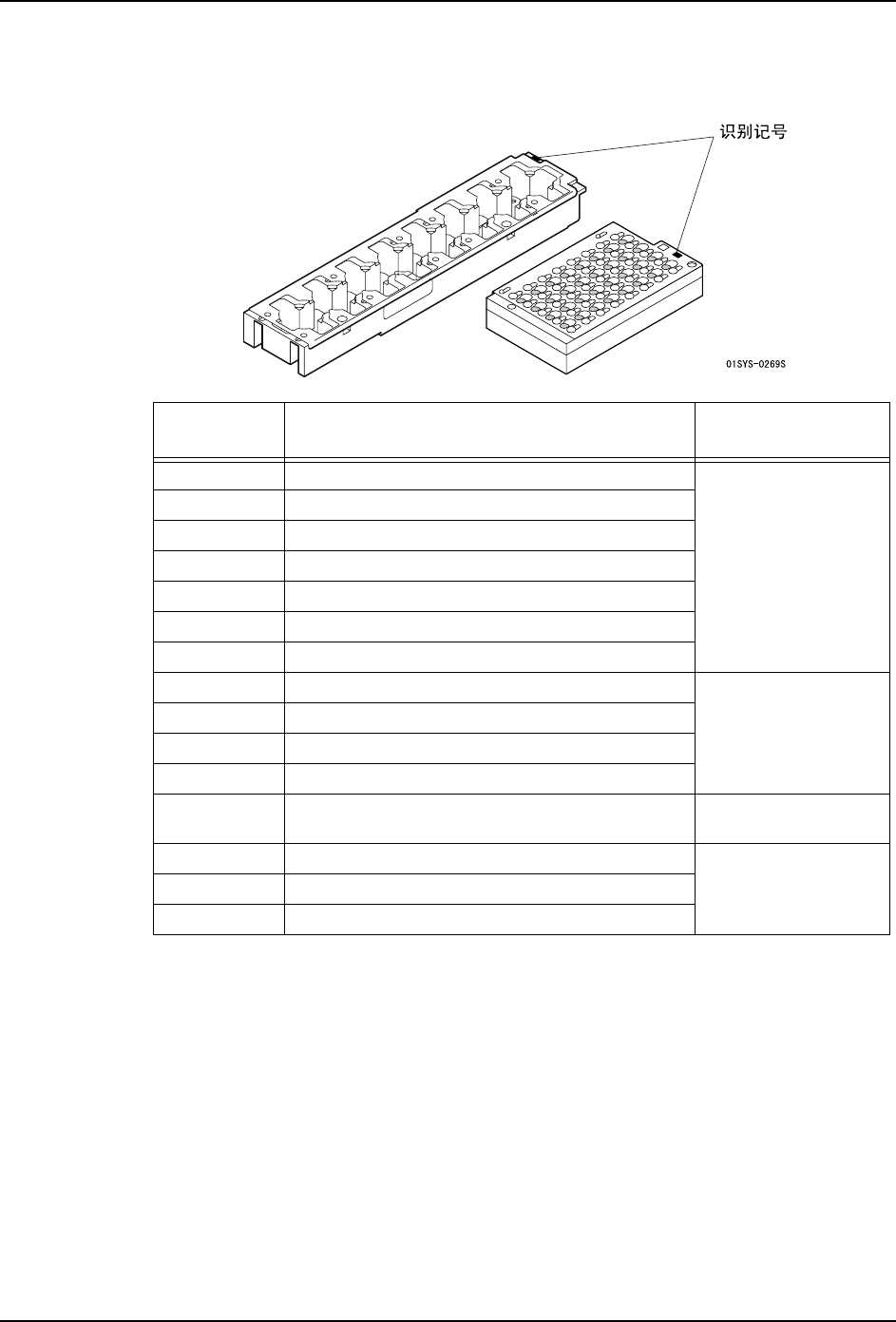

5.9.4 吸嘴置放台一览表
以下是所使用的吸嘴置放台的种类。
备注 )料盘 L、料盘 LT 和料盘 M 各自是料盘 -L、料盘单元 -LT 和料盘单元 -M 的简称。
识别记号
（收存格数）
对应模组 对应工作头
NC03B (3) M3(S), M6(S)
H01/H02
NC08B (8) M6(S)
NC8LB (8) M3(S), M6(S), 料盘 L, 料盘 LT
NCPTA (16) M6(S), 料盘 LT, 无共面性传感器
NCFTA (6) M6(S), 料盘 LT, 有共面性传感器
NCKTA (11) M6(S), 料盘 LT, 无共面性传感器
NCETA (5) M6(S), 料盘 LT, 有共面性传感器
NE18A (18) M3(S), M6(S)
H04
NE12A (12) M3(S), M6(S), 料盘 L, 料盘 LT
NEXTA (24) M6(S), 料盘 LT, 无共面性传感器
NERTA (18) M6(S), 料盘 LT, 有共面性传感器
ND32C (32) M3(S), M6(S) H08/H12(S)/H12HS
H08Q/H12SQ/H12HSQ
NF08A (12) M6(S), 料盘 Mx1
NF07A (24) M6(S), 料盘 L, 料盘 LT OF
NF05A (18) M6(S), 料盘 Mx2
5. 换线 QD027-24
240 NXT 系统手册
5.10 料站托架的更换
进行供料器的一次性更换时，有必要更换料站托架。有备用的料站托架时，将在下一道生产
用的供料器预先安装在料站托架上，使用 PCU 可以将这个料站托架与现在使用的料站托架进
行切换。由此可以使换线的时间缩短到最短。

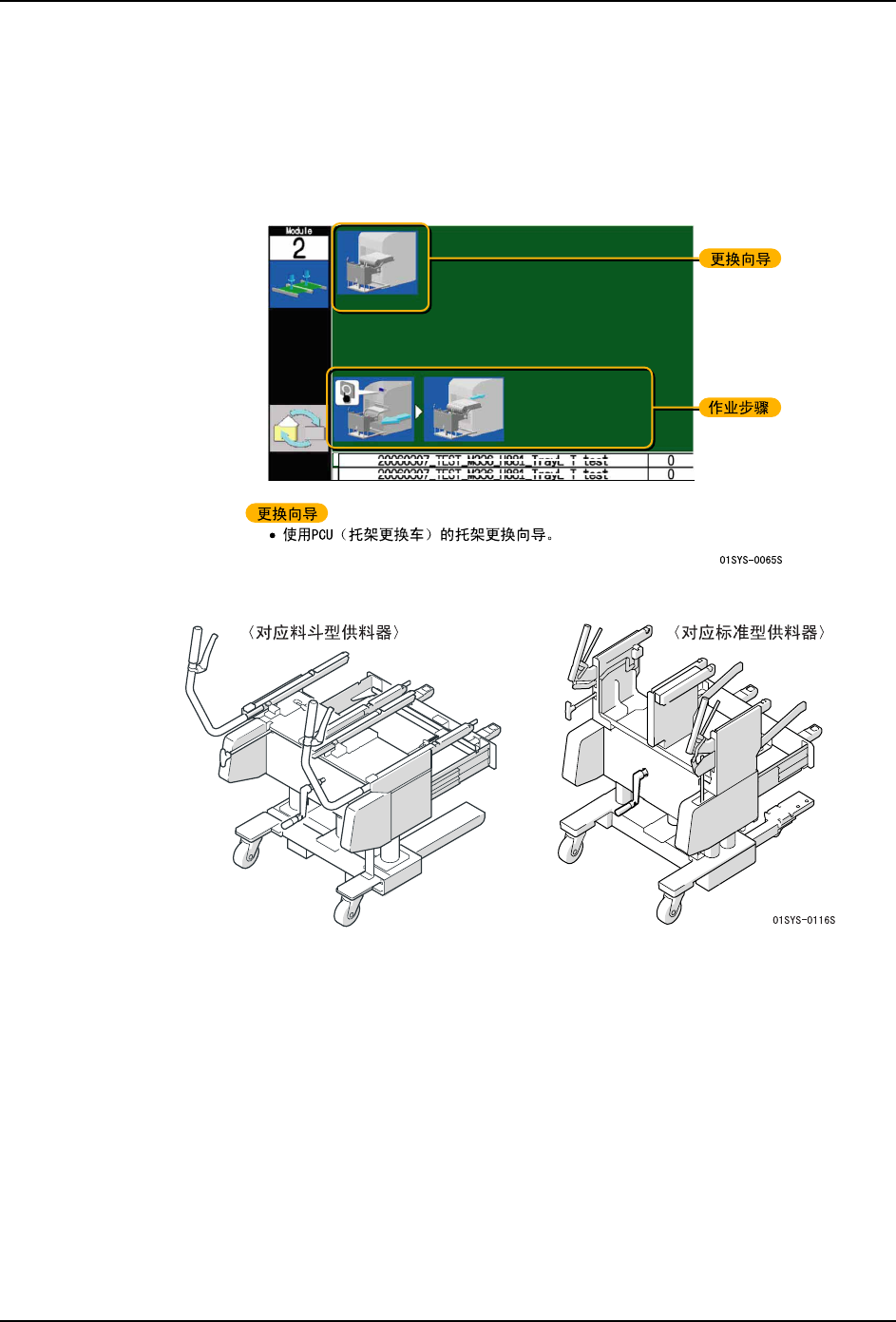

5.10.1 一次性更换供料器的向导画面
备注 )在料站的一次性换线时，更换每个料站托架。需要专用的 PCU （料站托架更换车）。
QD027-24 5. 换线
NXT 系统手册 241
5.10.2 料站托架的卸下
备注 )以下说明在 M6(S) 模组中的操作，M3(S) 模组的卸下步骤也同样如此。

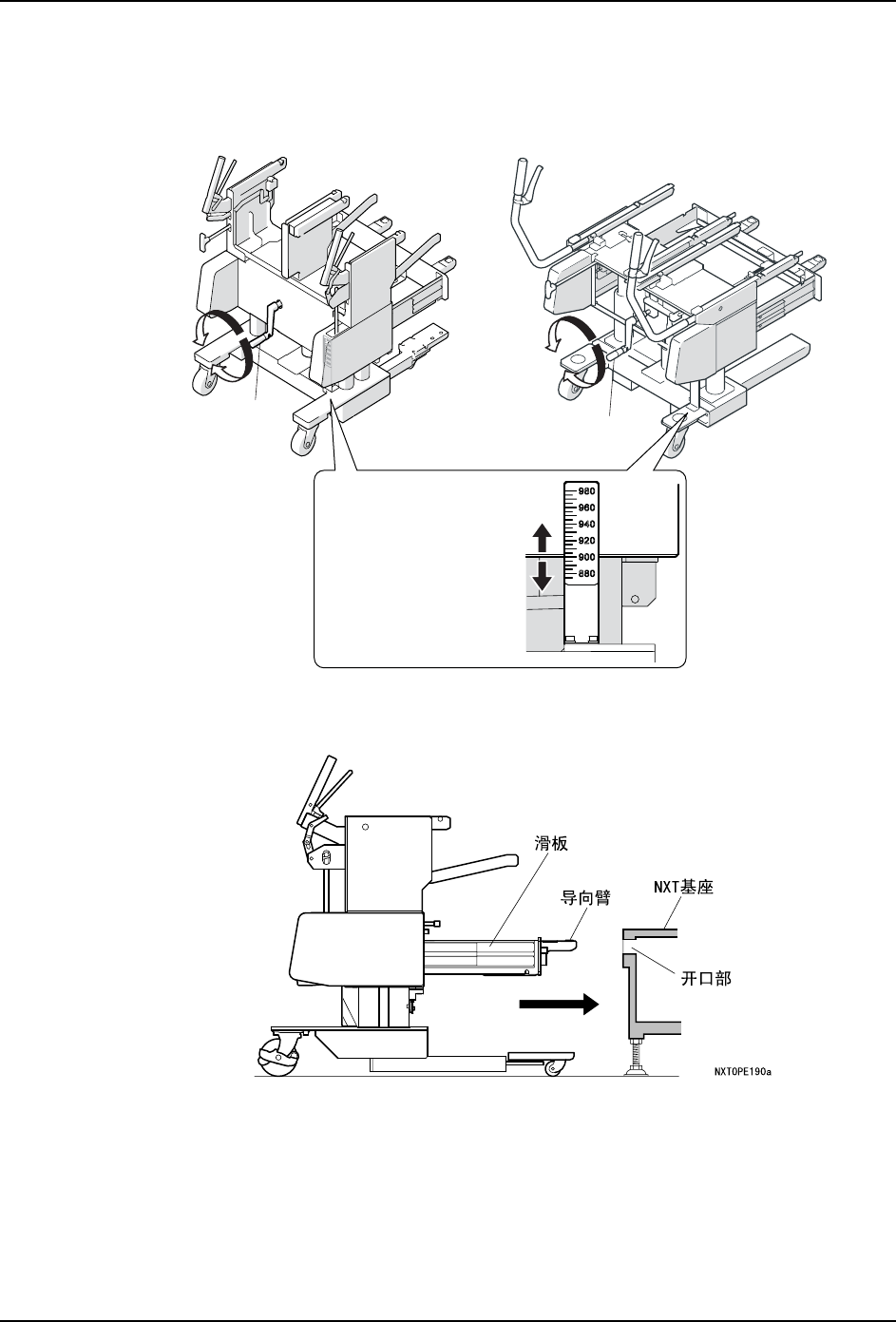

1. 准备 PCU。旋转手柄使 PCU 上下移动，请确认刻度使之对准机器的电路板搬运高度。
2. 请将 PCU 靠近基座的前面。请慢慢推 PCU，将导向臂插入基座的开口部。当 PCU 被正确插
入时，导向臂就会自动被夹紧。
备注 )根据地面的情况，有时导向臂与开口部的高度部会不一致。因此，在插入时一边目视
导向臂的高度一边推入 PCU。当高度不一致时，请旋转手柄进行微调整后插入。
