4. 生产 QD027-24
120 NXT 系统手册
4.11.12 自动支撑销配置功能
内藏在贴装工作头中的吸取器进行支撑销的吸取，并配置到支撑板上的功能。使用该功能
时，贴装工作头及搬运轨道必须支持自动支撑销配置功能。
备注 )自动支撑销配置功能在 NXT V3.11 以后的版本中能够使用。
· 贴装工作头：具有支撑销配置用吸取器的工作头
· 搬运轨道：具有销支架的搬运轨道
· 支撑板：支持支撑销自动配置的支撑板
另外，建议与电路板停止位置补正功能同时使用。
自动支撑销配置功能设定步骤
1. 进行 Job 的编辑。设定 Machine Configuration 内的项目 [BackupPlate]。详细请参照
NXT 编程手册。

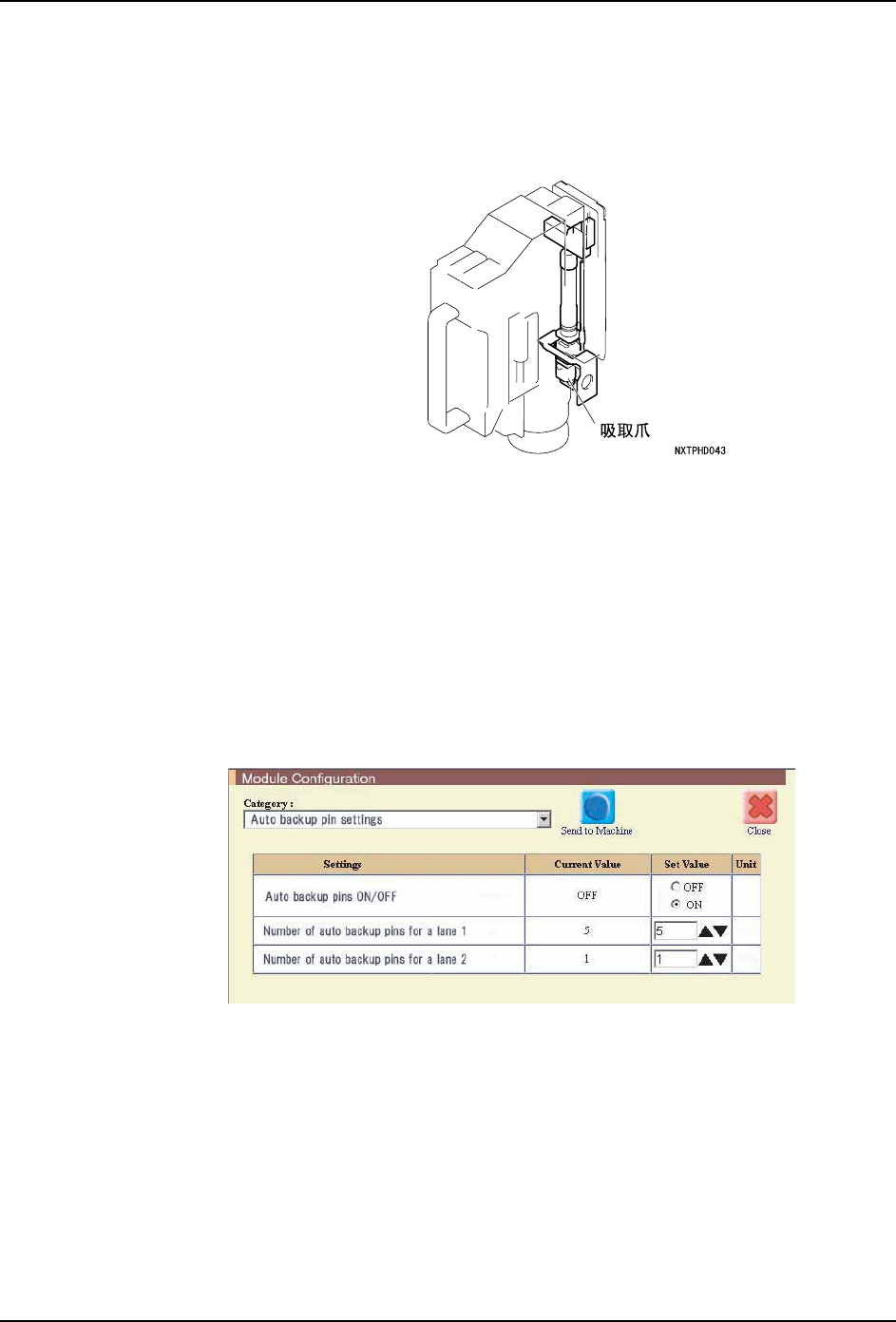

2. 在辅助软件 [ 模组功能设定 ] 的画面上，进行自动支撑销配置功能的设定。
·[ 自动支撑销 ON/OFF]：ON
·[ 通道 1 上的自动支撑销的使用数 ]：生产时使用的支撑销数 （1 到 20 根）
·[ 通道 2 上的自动支撑销的使用数 ]：生产时使用的支撑销数 （1 到 20 根）
01SYS-0263E
QD027-24 4. 生产
NXT 系统手册 121
自动支撑销配置功能的运用
1. 向机器传送编辑后的Job后，按下操作面板的START按钮。机器将支撑销配置到支撑板上。
2. 配置支撑销后，机器就会进行支撑销标记的读取并确认所配置的支撑销的位置。被指定
的位置与实际所配置的位置的偏差量会影响之后的机器动作。

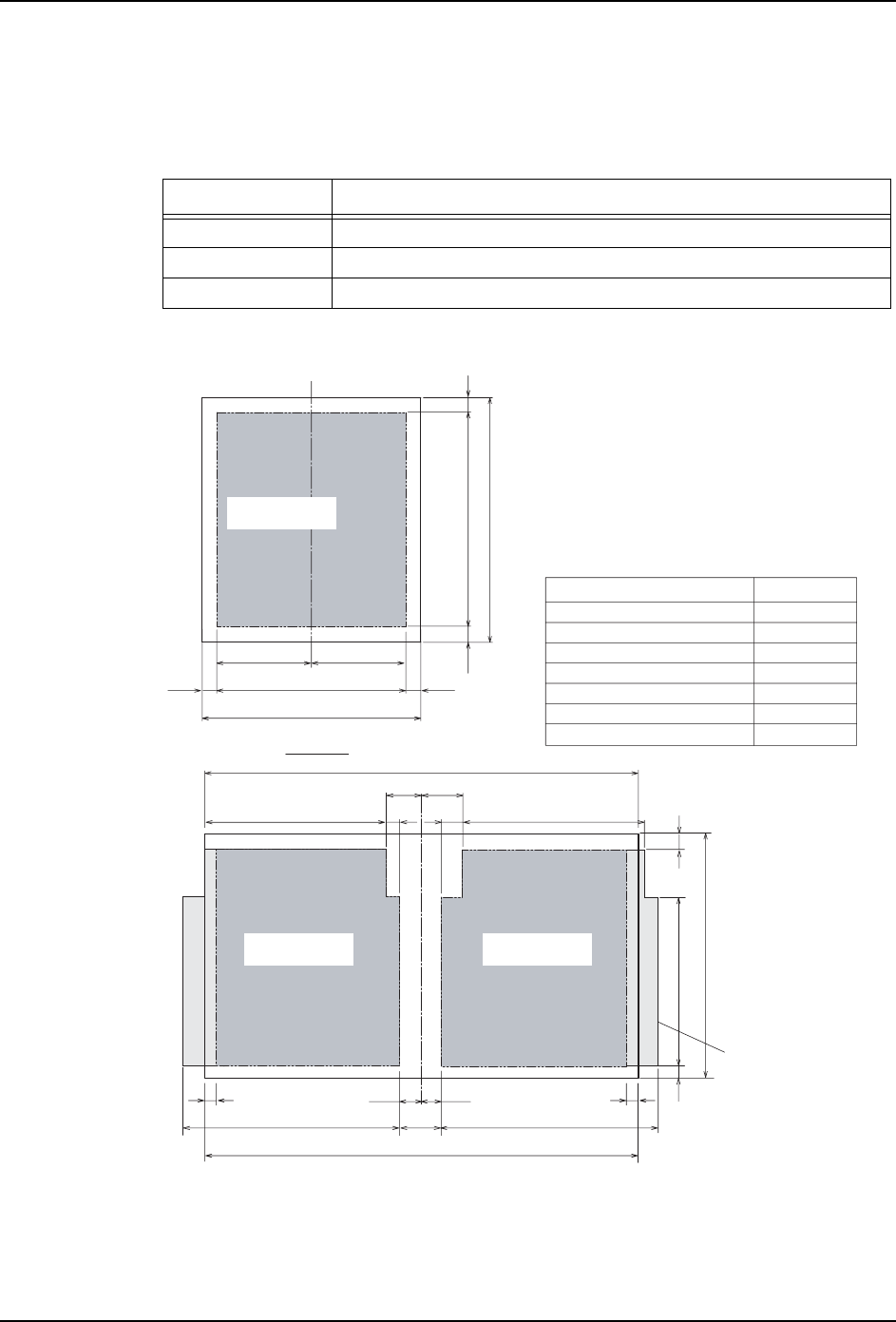

备注 )自动配置支撑销的可能范围如下。
偏差量 标记读取后的动作
0.3 mm 以下 为正常配置。继续配置支撑销。
0.3 ～ 0.6 mm 收回所配置的支撑销，重新配置。（该补件动作只限于 1 次。）
0.6 mm 以上 显示支撑销读取异常画面。请按照画面的向导进行操作。
