QD027-24 4. 生产

NXT 系统手册 95

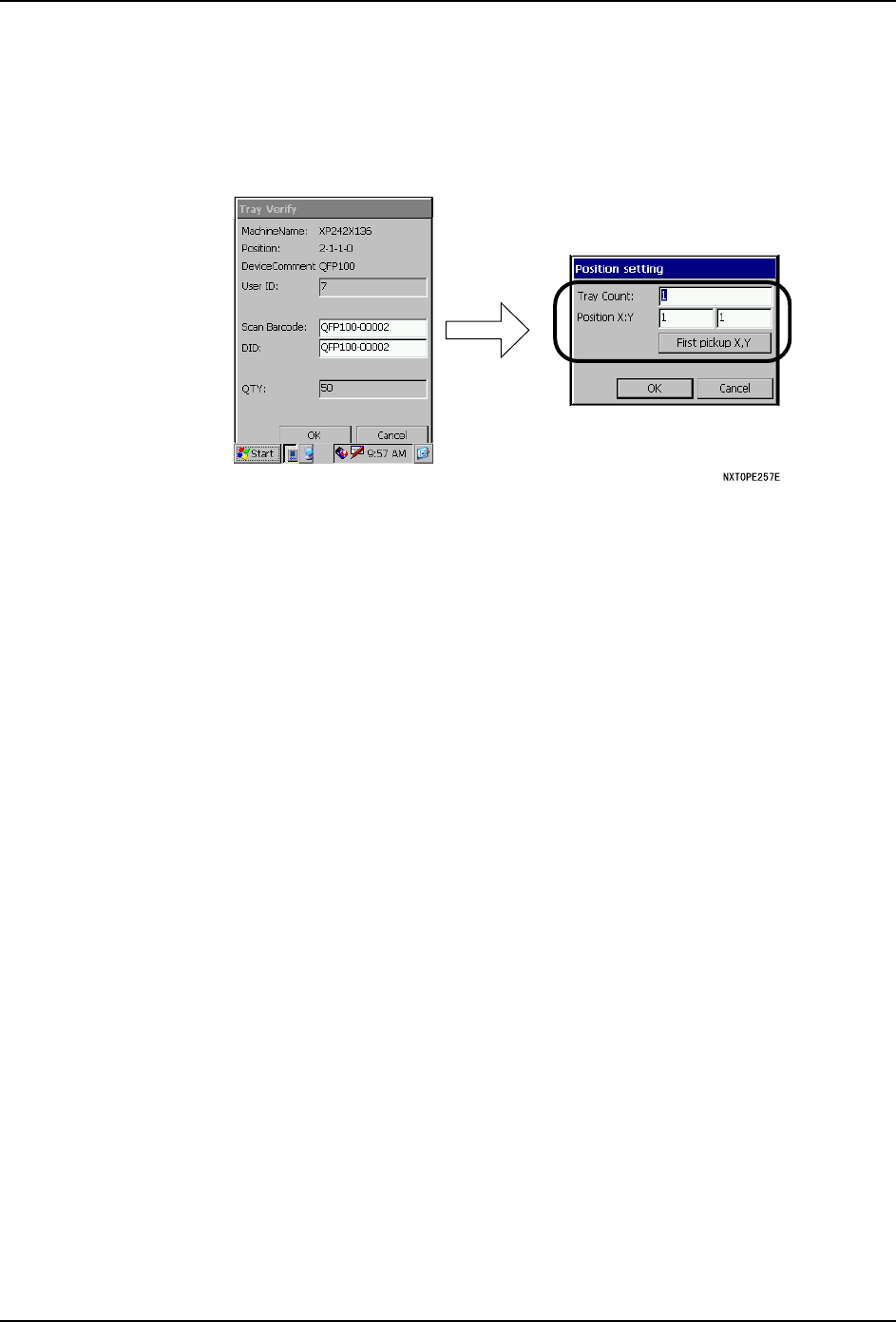

通过 KIT Handy 进行指定

请在 KIT Handy 上进行以下的操作。

1. 请使用 KIT Handy 读取要安装的料盘的条形码。

2. 请输入最初进行吸取的元件的 X，Y 坐标。

备注 )此时，输入料盘以外或者不存在的元件的坐标，料盘元件的吸取点指定无效，通过对

话框显示出无效的通知。

3. 请点击 OK 按钮。

4. 生产 QD027-24

96 NXT 系统手册

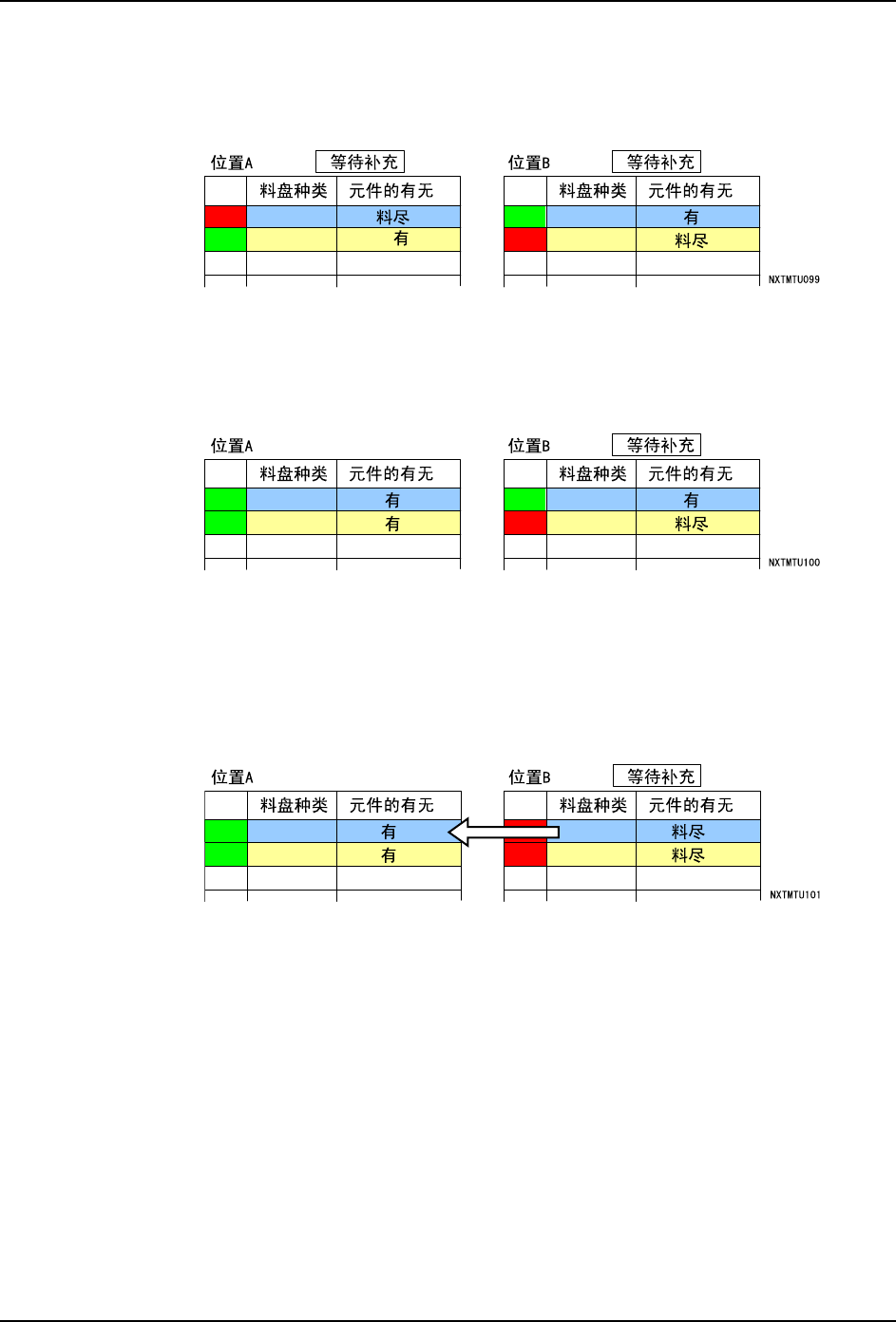

4.9.4 位置 A、B 双方发生料尽时

在料盘单元 -M 两侧搭载中，如果在位置 A、B 的双方中发生了料尽时，机器变成元件补充等

待状态并停止运转。以下说明这种情况时的操作步骤。

1. 操作画面上显示先发生料尽的位置侧的补充向导。请根据向导补充料盘元件。

备注 )这里，即使取出空料盘并按下操作面板的 OK 按钮，补充动作也不会结束。

2. 当补充结束时机器就会开始重新运转，并变成只是单侧位置的补充等待状态。

备注 )上表表示位置 A 先发生料尽，并进行了补充的情况。

3. 操作画面上显示另一方位置侧的补充向导，因此请根据向导补充料盘元件。以上完成位

置 A、B 的元件补充。

另外，由于现生产 Job 即将结束，想要使用各自料盘单元内剩余的元件继续生产时，请从位

置 B （后发生料尽的一侧）中拔下相同种类的料盘，设置到位置 A 中。

设置后，请按下操作面板的 OK 按钮后，在设置的料盘中执行吸取点指定。详细请参照 "

4.9.3 指定料盘元件吸取开始点 "。

Slot

QD027-24 4. 生产

NXT 系统手册 97

4.9.5 有效利用供应预约按钮时

向料盘单元 -M 进行料盘元件的补充时，可以根据机器的向导画面高效率的进行。但是，即

使没有机器向导，通过按下供应预约按钮，也可以在保持效率的同时进行料盘元件的补充。

请在以下的场合时使用供应预约按钮。

·因为操作人员要暂时离开机器，为了不使元件料尽发生，现在要完成次料站的元

件补充。

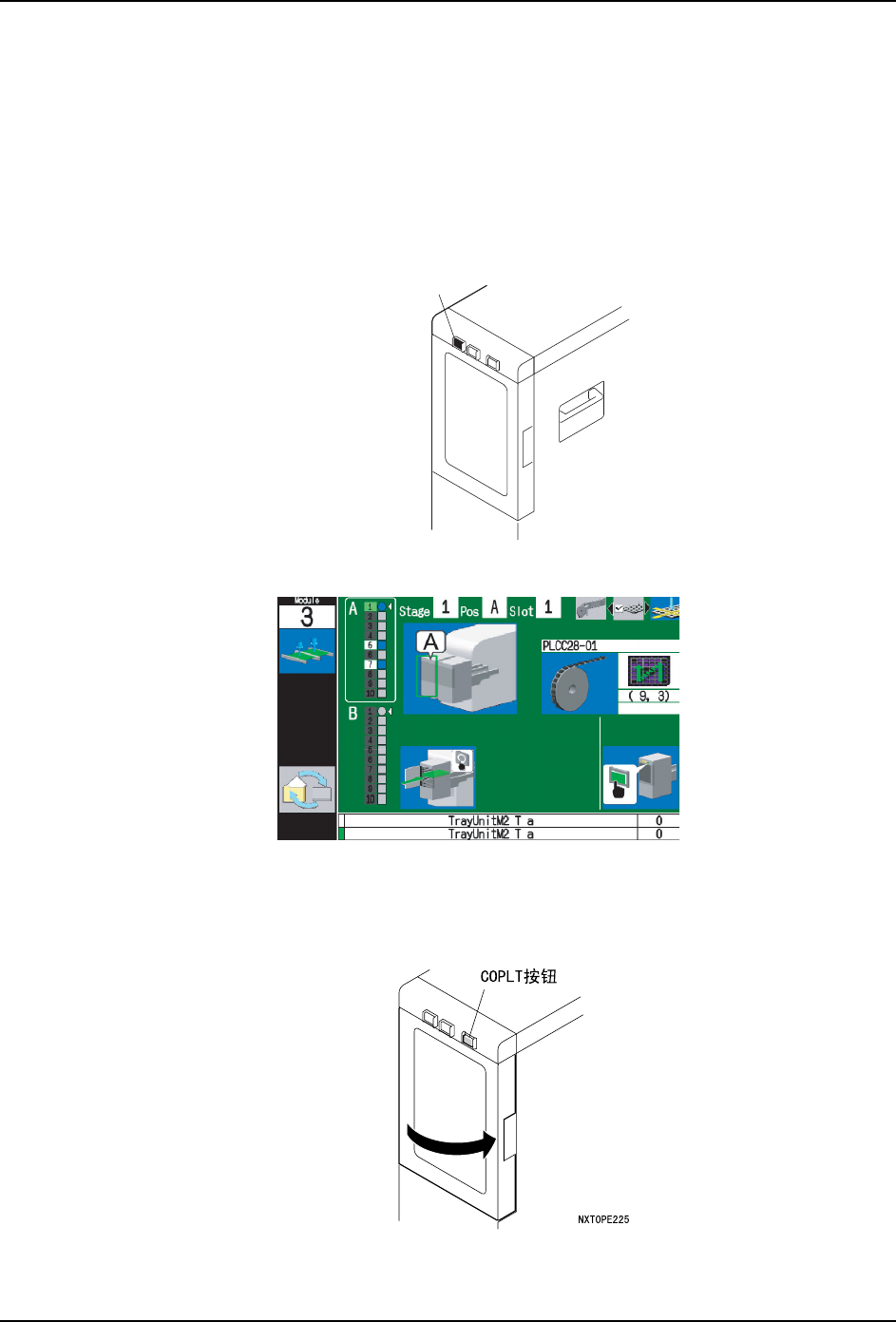

1. 请在自动运转中按下供应预约按钮。供应预约按钮开始闪烁。

2. 显示出安装画面。料盘单元 -M 进行退避动作，成为可以进行供应的状态。

3. 打开正面门安装料盘元件。安装方法请参照 " 4.8.1 向导画面和补充步骤 " 或者 " 4.8.2

指定料盘元件吸取开始点 "。

4. 最后关闭正面门，按下 COPLT 按钮。

01SYS-0181S

կᑨ乘㑺ᣝ䪂

01SYS-0182
