4. 生产 QD027-24 54 NXT 系统手册 4.6.3 供料器的更换 （料盘单元 -LT） 由安装在料盘单元 -LT 上的供料器供应着元件的时候， 生产中当发生料尽时， 就会显示供料 器更换向导画面。 供料器的安装方法与安装到料站 平台时的方法相同。 请将供料器正确地插入到料盘单元 -LT 的供料器料槽内。 连接了料盘单元 -LT 的模组的向导画面 在连接着料盘单元 -LT 的模组中， 当料盘元件和供料器元件都发生料尽时， 料…
QD027-24 4. 生产
NXT 系统手册 53

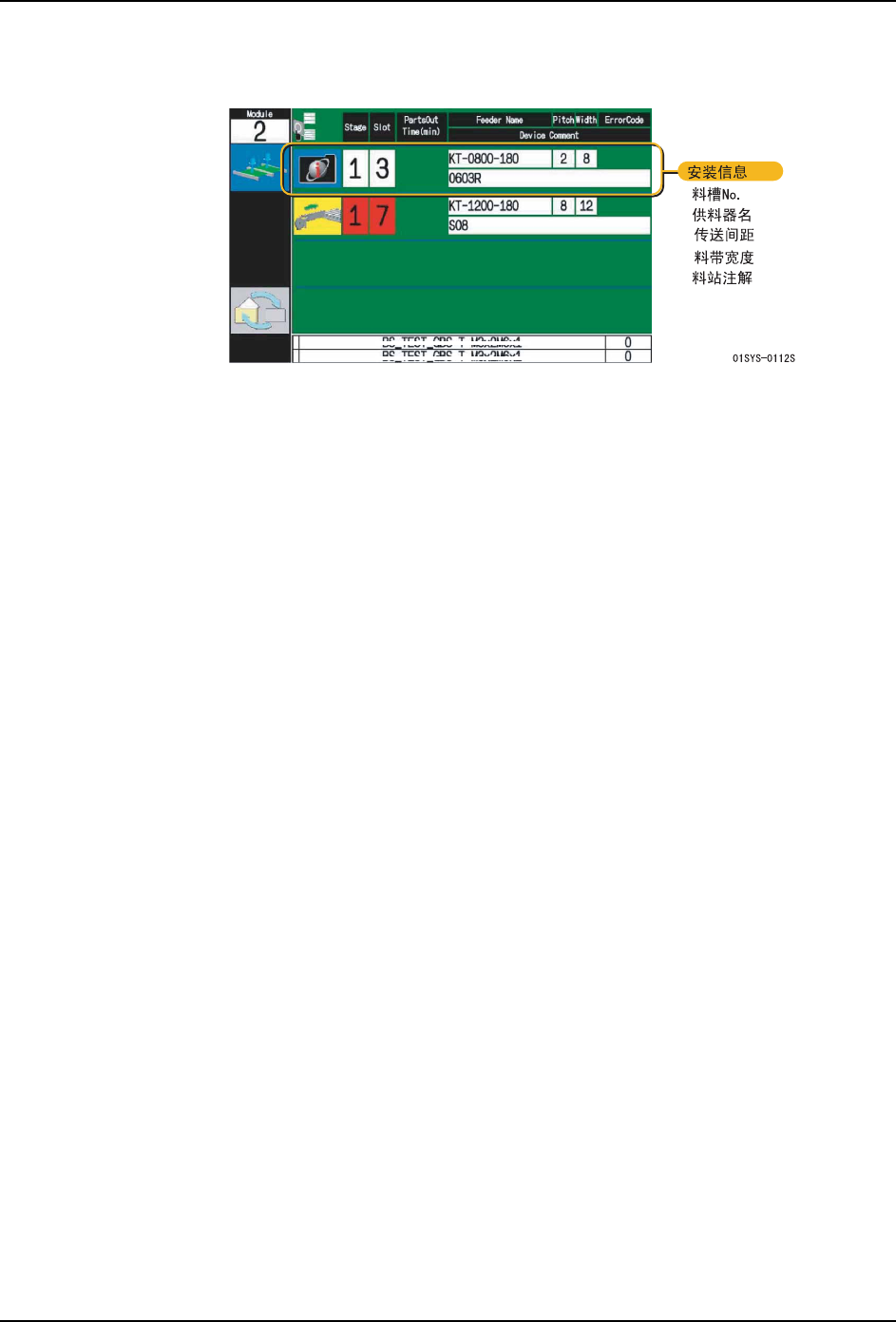

安装供料器后，当按下正面门的安装按钮后，就会在向导画面上显示安装结束的料槽信息。
再次按下后，安装信息的显示就会消失。
4. 生产 QD027-24
54 NXT 系统手册
4.6.3 供料器的更换 （料盘单元 -LT）
由安装在料盘单元 -LT 上的供料器供应着元件的时候，生产中当发生料尽时，就会显示供料
器更换向导画面。
供料器的安装方法与安装到料站平台时的方法相同。请将供料器正确地插入到料盘单元 -LT
的供料器料槽内。

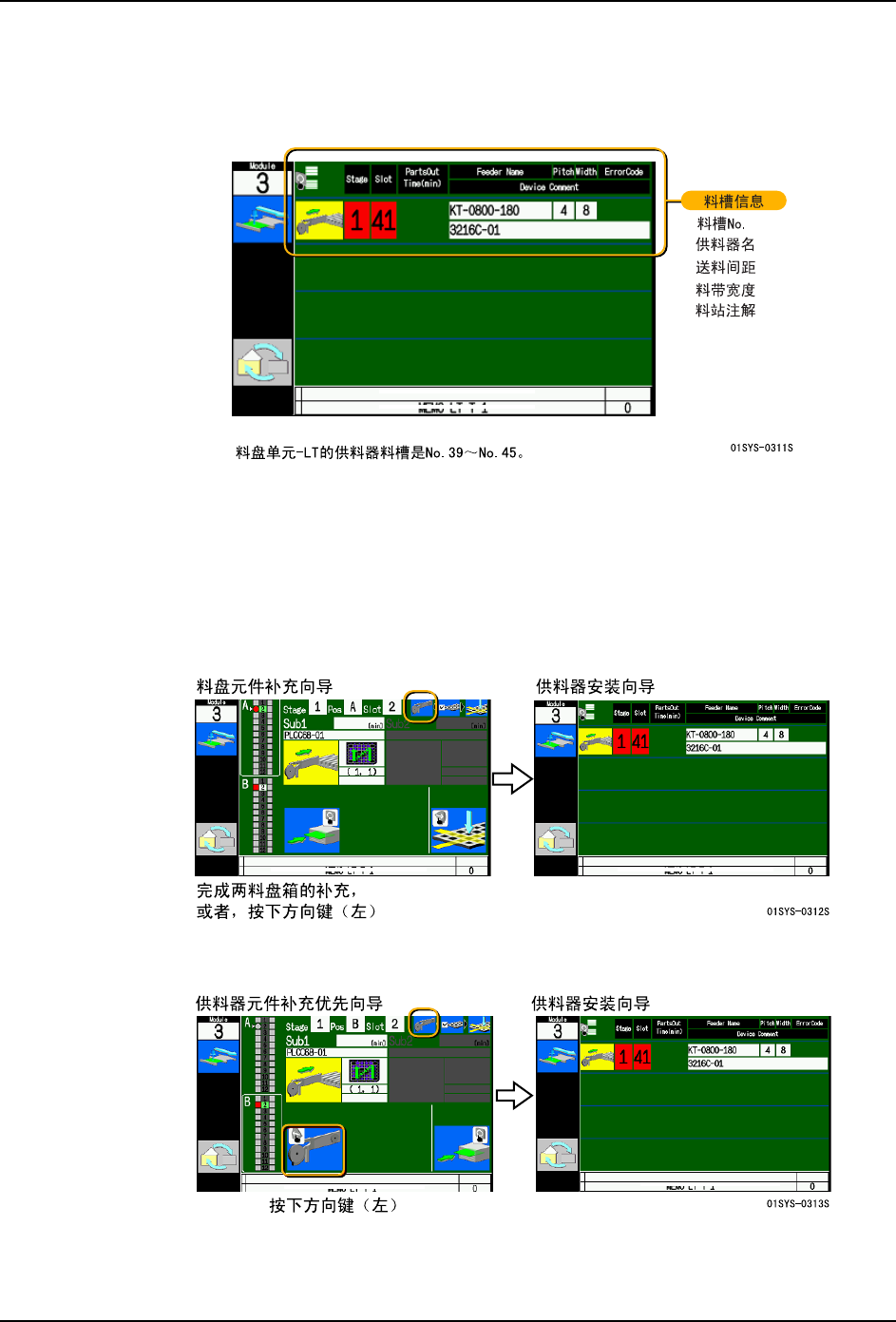

连接了料盘单元 -LT 的模组的向导画面
在连接着料盘单元 -LT 的模组中，当料盘元件和供料器元件都发生料尽时，料盘元件补充向
导被优先显示。这时，完成料盘元件的补充，或者按下操作面板的箭头键 （左），切换到供
料器更换向导。
当上下任意一个料盘箱完成补充，变得能够生产时，就会显示供料器元件补充优先的统计图
表。这时，请按下操作面板的箭头键 （左），切换到供料器更换向导。
QD027-24 4. 生产
NXT 系统手册 55
4.6.4 动态次料站的使用
使用动态次料站 （Dynamic alternate feeder）时，当生产中的供料器处于料尽等不能进
行供应的状态时，吸取点转换到安装在代替用的供料器位置上的供料器，使生产能够继续进
行。
使用动态次料站时，需要 Fujitrax verifier。
使用动态次料站时有 2 个模式。模式的设定在 Fujitrax 上进行。
动态次料站的操作
1. 在 NXT 操作画面，KIT Manager 状态画面或者 KIT Handy 的元件状态列表上确认元件料尽
的预告显示。
2. 将和正在生产中的元件相同的元件的新料卷安装到其他供料器上。
3. 使用 KIT Manager 或 KIT Handy 执行快速验证。（在料站上安装供料器时，机器对供料器
上的元件进行判别）。
备注 )安装了和初始元件不同元件号码的元件时，请务必制作另外的 ID。
4. 请将验证完毕的次供料器安装到空料槽上。
5. 请确认安装完毕的料槽上绿色 LED 亮灯。此意味着次料站已经 Set OK。
6. 生产中的供料器 （初始供料器）的元件用完时，由于吸取点会转换到次供料器，所以请
卸下初始供料器。此时，次供料器侧的料站中红色 LED 亮灯，成为 RemovableFeeder。
备注 )安装了复数个次供料器时，全部成为 RemovableFeeder。
注意 )在卸下供料器时，请一定要提起夹杆后再拉出供料器。不提起夹杆用力拆下供料器，
会造成插头的接触不良，供料器内部的电路板损坏。
此处开始，根据动态次供料器的模式设定，操作步骤会不一样。
Setting Description
Look For Removable 生产中的初始供料器处于料尽预告等的警告状态
或者不能吸取元件的状态时，能够使用次供料器
的模式。
Keep Alt Feeder 与生产中的初始供料器的状态无关，能够使用次
供料器的模式。
