5. 换线 QD027-24 212 NXT 系统手册 5.6.3 料盘的安装步骤 （ Verify OFF 时） 1. 打开料盘单元的正门。 2. 从要补充的料站上拿出料盘托架。 3. 将料盘安装到料盘托架上。 4. 一边确认操作向导画面， 一边将料盘 安装到正确的料站位置上。 注意 )在将料盘托架安装到料盘箱内时，在不产生冲击下将料盘托架放入最里面。 5. 需要指定料盘吸取点时，请在此设定。请 参照 " 4.8.4 指定料…
QD027-24 5. 换线
NXT 系统手册 211

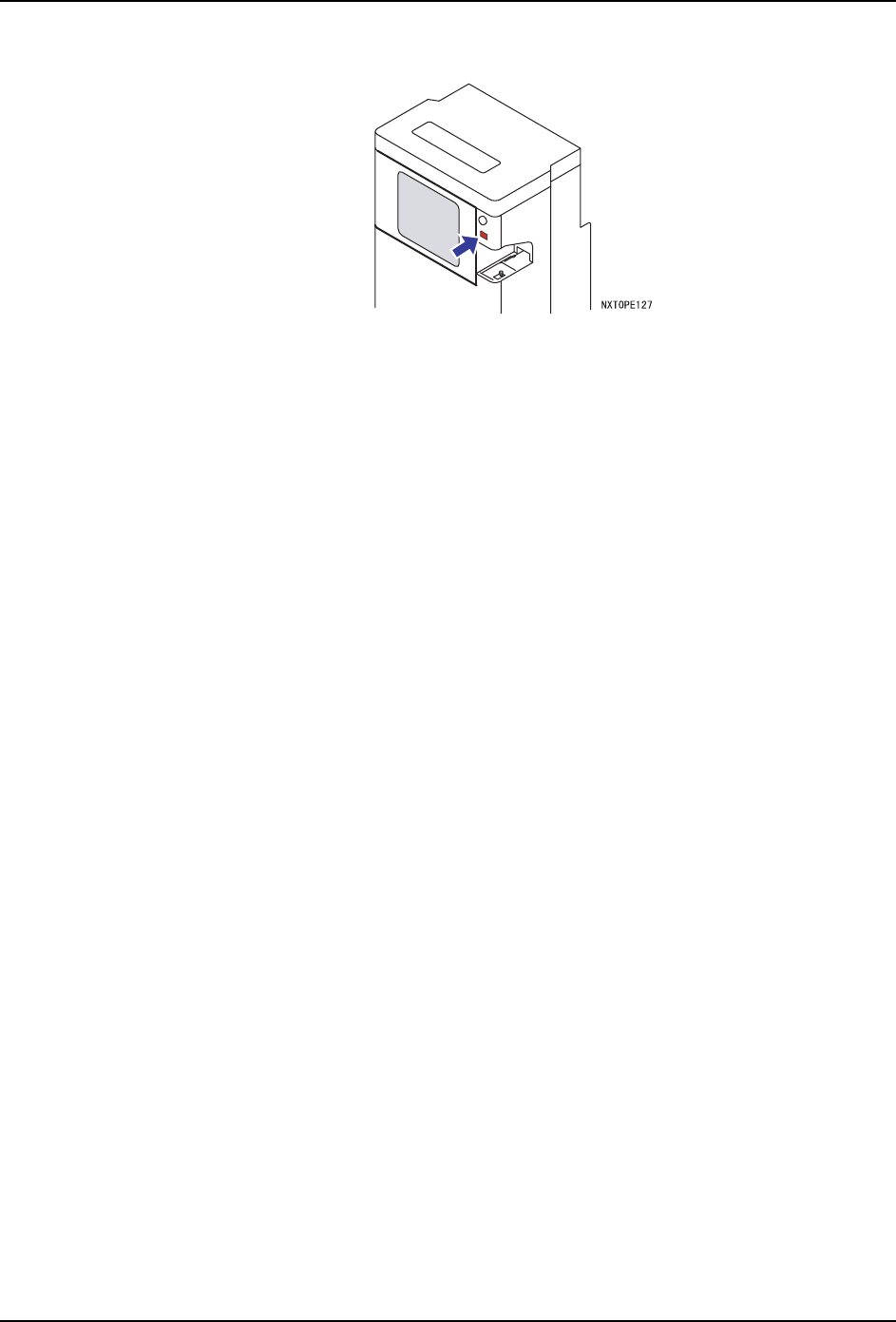

8. 请关闭门，按下 SUPPLY COPLT。
备注 )请轻轻关闭正门，使料盘单元不受到冲击。
9. 如果使用了附加位置检查的料盘验证功能时，机器就会读取料盘托架的 FIDL，确认所安
装的元件种类、吸取开始点及料盘高度。当安装了别的元件或者元件从料盘的凹槽内跳
出时，就会再次显示料盘安装向导画面，因此请重新正确地安装料盘。
5. 换线 QD027-24
212 NXT 系统手册
5.6.3 料盘的安装步骤 （Verify OFF 时）

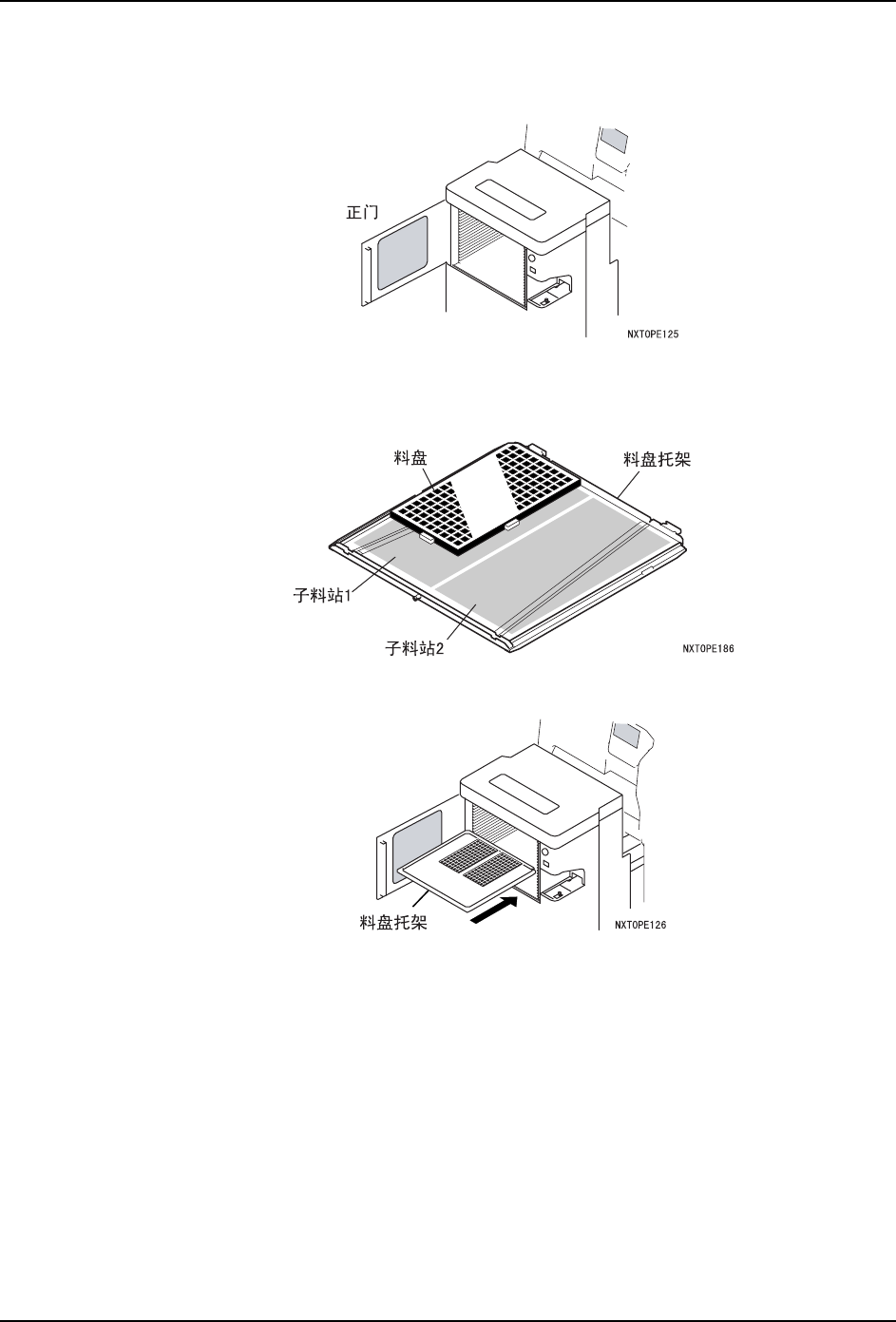

1. 打开料盘单元的正门。
2. 从要补充的料站上拿出料盘托架。
3. 将料盘安装到料盘托架上。
4. 一边确认操作向导画面， 一边将料盘安装到正确的料站位置上。
注意 )在将料盘托架安装到料盘箱内时，在不产生冲击下将料盘托架放入最里面。
5. 需要指定料盘吸取点时，请在此设定。请参照 " 4.8.4 指定料盘元件吸取开始点 "。
6. 请按下操作面板的 OK 按钮。
7. 如果有其他料站的料盘更换的向导，请按下操作面板的 OK 按钮，重复上述 2. 项～ 6. 项。
19
2
0
1
8
1
7
16
15
14
1
3
1
2
1
1
10
9
8
7
6
5
4
3
2
1
19
20
18
1
7
1
6
15
14
1
3
1
2
1
1
10
9
8
7
6
5
4
3
2
1
QD027-24 5. 换线
NXT 系统手册 213
8. 请关闭门，按下 SUPPLY COPLT 按钮。
备注 )请轻轻关闭正门，使料盘单元 -L 不受到冲击。
