NXT 系统手册.pdf - 第58页
4. 生产 QD027-24 42 NXT 系统手册 2. 由 Fuji Fle xa 传输 Job。关于 Job 传输的方法，请 参照 NXT 编 程程序手册。 3. Job 传输结束后，操作画面上的 Job 名就会被变更。 备注 )上图是向通道 1、2 传输了各自的 Job 后的画面。 Job for Lane 2 T T est Job for Lane 1 T T est
QD027-24 4. 生产
NXT 系统手册 41
4.4 传输 Job

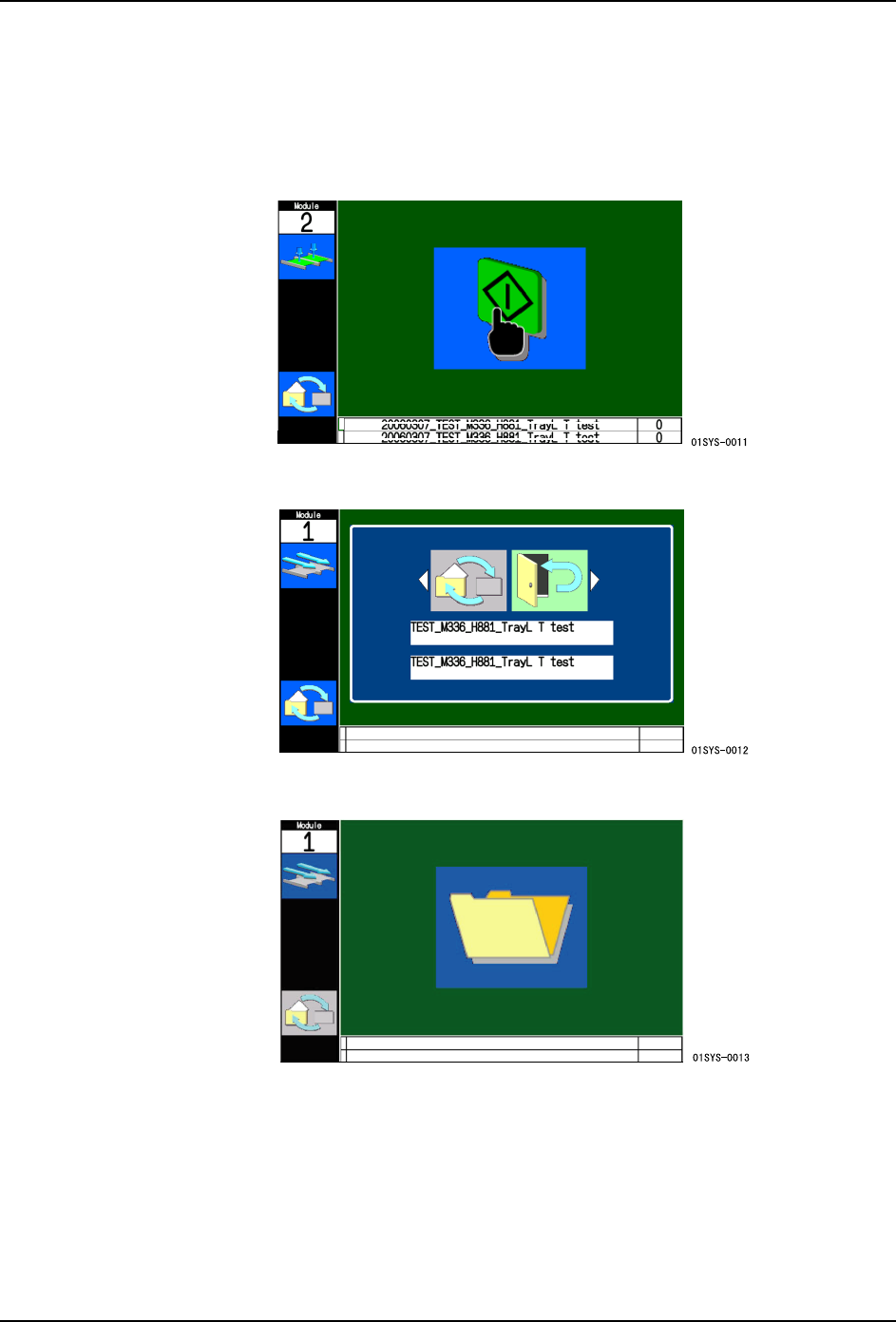

1. 请确认所有模组的操作画面是以下的某一种。
备注 )在这些画面以外时，传送 Job 会出现错误。
·START 等待时
·在模组上虽然没有现行 Job，但是有次生产预约 Job 时
·在模组上既没有现行 Job，也没有次生产预约 Job 时
4. 生产 QD027-24
42 NXT 系统手册
2. 由 Fuji Flexa 传输 Job。关于 Job 传输的方法，请参照 NXT 编程程序手册。
3. Job 传输结束后，操作画面上的 Job 名就会被变更。
备注 )上图是向通道 1、2 传输了各自的 Job 后的画面。
Job for Lane 2 T Test
Job for Lane 1 T Test
QD027-24 4. 生产
NXT 系统手册 43
4.5 显示影像监视器
显示生产动作中的影像处理监视器。
1. 请按下 MONITOR 按钮。操作画面从自动指示模式切换到影像监视器。
备注 )按住 GROUP 按钮的同时进行该操作后，所有模组的画面就会切换成影像监视器。
备注 )切换成影像监视器后，机器在影像处理的跟踪模式 ON 的状态下运转。由于在该状态下
影像处理速度降低，机器动作的周期时间大约延长 20%。
2. 在影像监视器显示的状态下按下 MONITOR 按钮后，就会切换到自动指示模式画面。
备注 )在显示影像监视器的状态下，操作面板上的按钮没有处于有效状态。需要按钮操作时，
请切换到自动指示模式画面。
