2. 各部分的名称和功能 QD027-24 22 NXT 系统手册 2.2 操作面板 2.2.1 操作按钮 1. STANDBY ∶显示向模组供应电源的状态。 2. POWER ∶使模组处于唤醒状态，通过持续按下使模组处于睡眠状态。 3. STOP ∶以电路板为单位停止生产动作。 4. ST ART ∶开始生产。 5. RE ADY ON ∶解除模组的错误状态。 6. GROUP ∶同时操作几台模组。 7. CY CLE STO…

QD027-24 2. 各部分的名称和功能

NXT 系统手册 21

2. 各部分的名称和功能

2.1 模组本体

2.1.1 M3(S) 模组

2.1.2 M6(S) 模组

2. 各部分的名称和功能 QD027-24

22 NXT 系统手册

2.2 操作面板

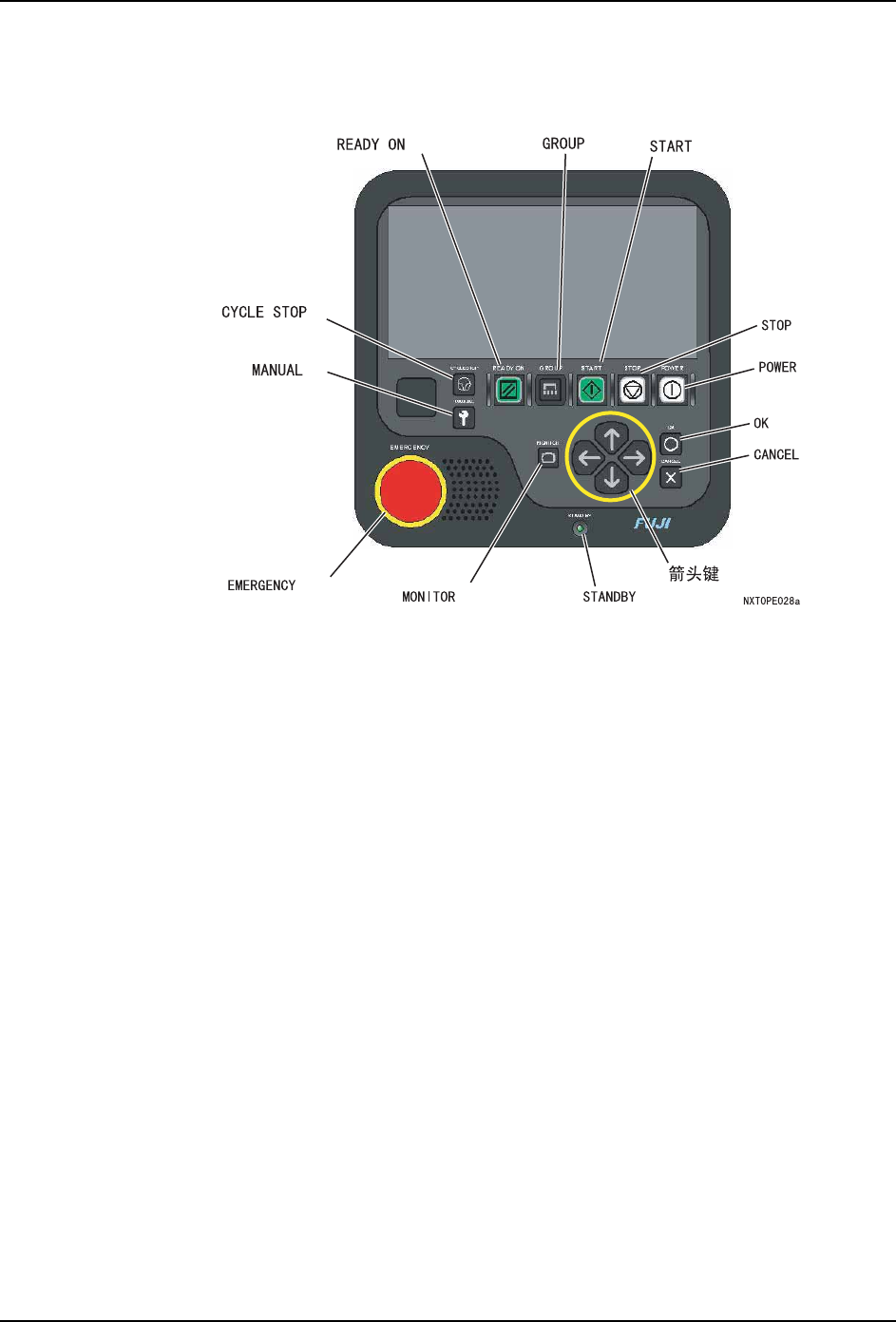

2.2.1 操作按钮

1. STANDBY ∶显示向模组供应电源的状态。

2. POWER ∶使模组处于唤醒状态，通过持续按下使模组处于睡眠状态。

3. STOP ∶以电路板为单位停止生产动作。

4. START ∶开始生产。

5. READY ON ∶解除模组的错误状态。

6. GROUP ∶同时操作几台模组。

7. CYCLE STOP ∶以动作周期停止机器。

8. MANUAL ∶进行手动模式和自动指示模式的切换。

9. 箭头键∶移动操作画面上的光标 ( 焦点 )。

10.OK ∶进行所选择模组的操作确认以及执行。

11.CANCEL ∶取消操作。

12.MONITOR ∶进行影像处理监视器与运转画面显示的切换。

13.EMERGENCY ∶切断模组的 200V 电源，停止运转。

QD027-24 2. 各部分的名称和功能

NXT 系统手册 23

2.2.2 操作画面

NXT 机器可以自我判断生产所必要的操作，并通过操作画面发出指令，要求操作者协助进行

必要的操作。另外，为了让操作者直观地理解各种指令和机器的状态，信息是以 [ 示意图 ]

来显示的。

■自动指示模式画面

在自动指示模式中，机器要求操作者进行以下画面上所必要的操作。

各区域的说明

A: 向导显示区域

显示机器的状态或者操作要求，换线或者维修保养时的作业向导。

B: 电路板有无显示区域

显示在搬运轨道上是否存在电路板。

备注 ) 实际上并没有进行电路板的检测，而是显示是否存在由软件侧识别的电路板。因此，如果操作

者执行手动指令的电路板取出，即使实际上并没有取出而是搬运轨道上留有电路板时，画面上

也显示没有电路板。

C: Job 名显示区域

显示现生产的 Job 名。上面一行表示通道 2，下面一行表示通道 1。

D: 显示生产电路板块数

显示机器已经生产的电路板的块数。

01SYS-0163

显示颜色内容

白色搬运轨道上没有电路板。

黄绿色生产中的电路板在搬运轨道上。

绿色完成生产的电路板在搬运轨道上。
