QD027-24 4. 生产
NXT 系统手册 111
4.11.9 H12(S)，H12HS 工作头的 6 吸嘴运用

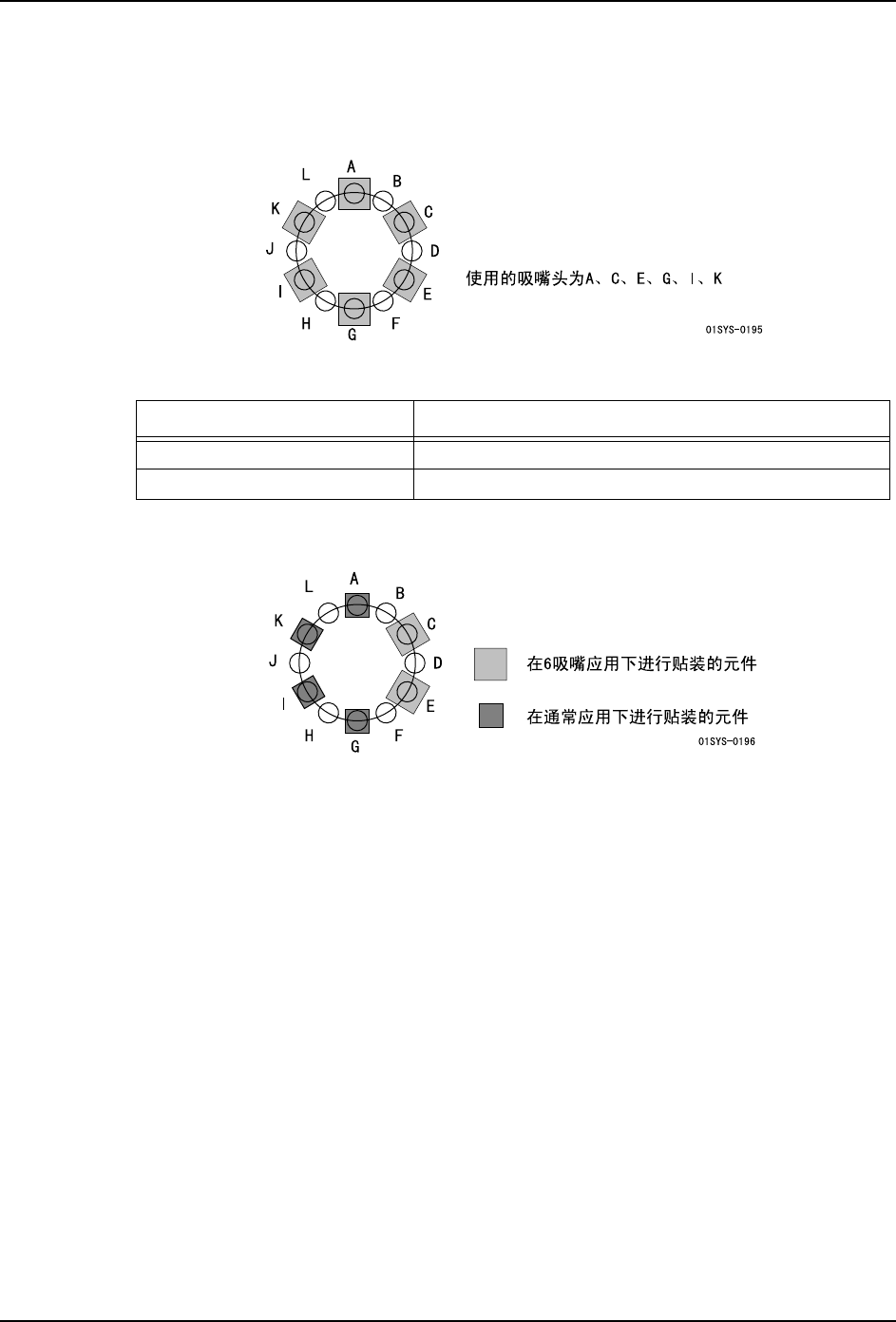

使用 H12 （S）工作头进行生产时，能够只运用 6 个吸嘴。
备注 )H12(S)，H12HS 工作头的 6 吸嘴运用在 NXT V4.10 以后的版本中能够使用。
由此，对应 H12 （S），H12HS 工作头的元件尺寸如下。
另外，6 吸嘴运用和通常运用能够以同一贴装周期时间进行贴装。
运用方法
在 Fuji Flexa 上，请将对应元件分配给搭载了 H12 （S），H12HS 工作头的模组，并进行优
化处理。机器会判断最合适的运用并进行生产。
限制事项
在 6 吸嘴运用中使用的吸嘴头固定为 A、C、E、G、I、K。如果将这些吸嘴头设定成吸嘴头
跳过，就无法进行生产。
运用 对应的元件尺寸
6 吸嘴运用 大于□ 5 mm，小于 7.5 mm
12 吸嘴运用 0402 ～□ 5 mm
4. 生产 QD027-24
112 NXT 系统手册
4.11.10 H01 工作头运转时的 4 分割影像处理
用 H01 工作头进行生产时，对大尺寸的元件进行分割读入影像，并进行影像处理。通过分割
（最大为 4 分割），在 H01 工作头运转时能够处理的元件尺寸如下。
备注 )H01 工作头运转时的 4 分割影像处理功能在 NXT V3.11 以后的版本中能够使用。
备注 )双模组生产时则不进行分割影像处理。双模组生产能够贴装的元件的尺寸最大为 38 x
45 mm。
备注 )对于进行分割影像处理的元件，预旋转动作变为无效。
备注 )分割影像处理时，不进行元件方向的检查。
另外，对应元件的种类如下所示。
VT = Vision Type
备注 )NXT V3.42 以后的机器，Vision Type 240 支持 Q 轴旋转影像取入。
VT 元件种类 VT 元件种类 VT 元件种类
100 IC 引脚元件 130 主体黑色 BGA 150 白色接插件
105 IC 引脚元件 135 主体黑色 BGA 153 白色接插件
123 IC 引脚元件 230 主体黑色 BGA 155 白色接插件
128 IC 引脚元件 235 主体黑色 BGA 158 白色接插件
143 CCGA 131 主体白色 BGA 152 黑色接插件
148 CCGA 136 主体白色 BGA 157 黑色接插件
144 LGA 231 主体白色 BGA 232 TBGA
148 LGA 236 主体白色 BGA 237 TBGA
/ / 240 MPA 252 全能的
QD027-24 4. 生产
NXT 系统手册 113
注意事项
在安装了料盘单元 -L 的模组中运用时，请注意以下事项。
a. 请不要在子料站 2 侧上安装厚度超过 22 mm 的料盘。
b. 宽度为 252 mm 以上的料盘时，在子料站 1 侧上安装厚度超过 22 mm 的料盘可能产生
干扰。
c. 如果是NXT V3.42以后的机器，则没有在上述a. b.项中记载的料盘厚度22mm的限制。
d. 对于需要分割影像取入的大元件，不进入元件废弃箱进行废弃。请指定排出轨道进行
废弃。
