QD027-24 5. 换线 NXT 系统手册 183 5. 换线 5.1 换线的必要项目 机器自我判断生产准备是否齐备 。 在启动机器后， 当按下 START 按钮后， 就会开始校正。 必 要时显示换线向导画面。 请根据向导进行更换作业。 需要进行多个更换作业时， 当 1 个作业完成后， 画面就会转换到 其他的更换向导画面。 当所有的更换作业完成后 ，机器再次返回到 START 等待的状态。
4. 生产 QD027-24
182 NXT 系统手册

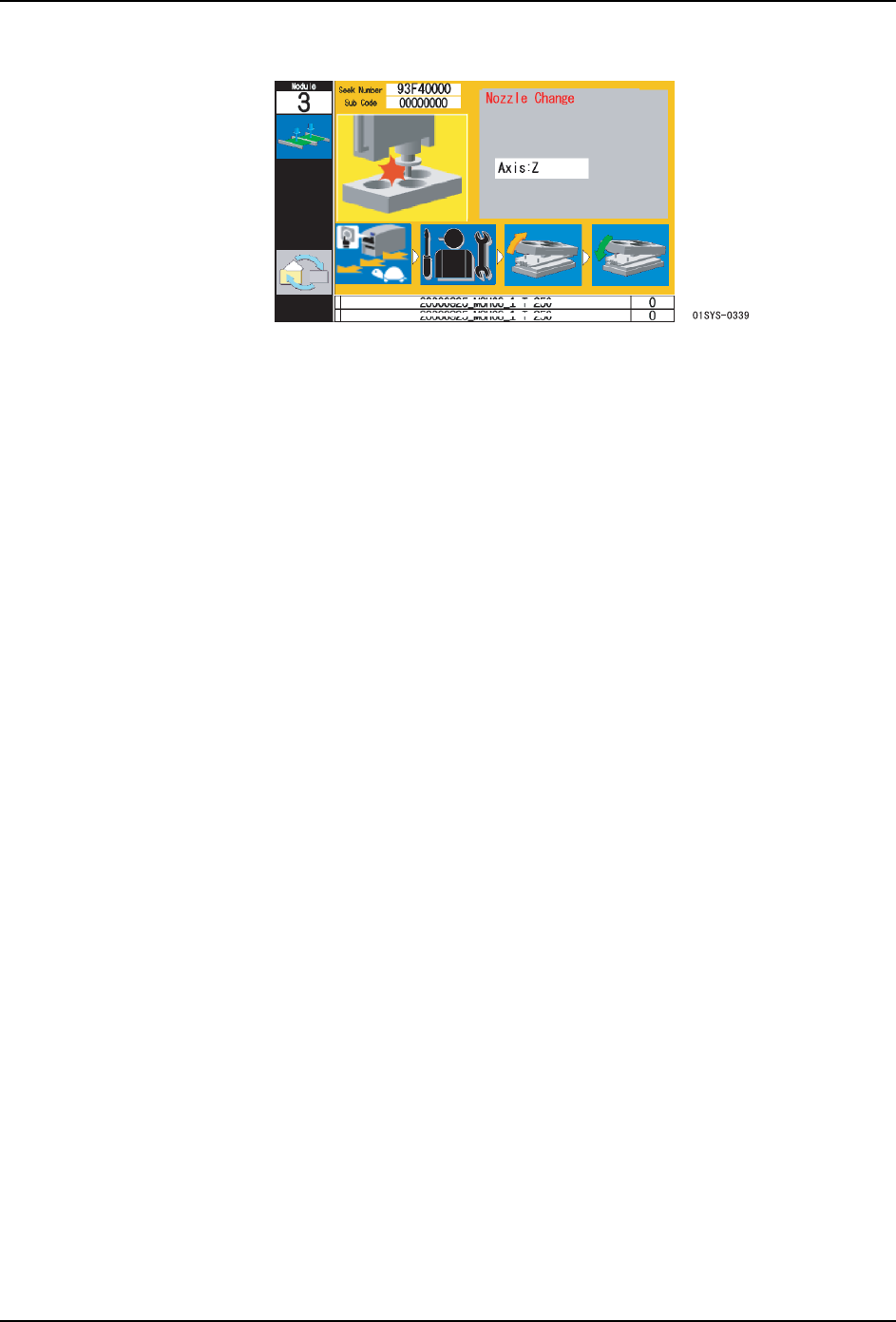

H04、H08、H12(S) 和 H12HS 工作头运用时的异常向导和解除方法
备注 )G04、OF 工作头也是相同的异常向导和解除方法。
a. 请按下 OK 按钮然后拉出模组。
b. 请在辅助软件中查看错误编码的内容及对策，正确地处置。
c. 确认工作头的 Z 轴。如果 Z 轴处在下降的状态，请用手使 Z 轴上升。
d. 请确认模组内是否有落下的吸嘴。如果吸嘴落下，请拆下吸嘴置放台然后重新安装所
落下的吸嘴。
e. 请安装吸嘴置放台。
f. 请插入模组。
通过辅助软件解除吸嘴切换画面
吸嘴切换异常向导被显示后，如果不拉出模组就不能通过 READY ON 按钮来解除异常。根据
机器的停止状态，提供了如果不方便拉出模组时，通过辅助软件能够强制解除吸嘴切换异常
的功能。
通过辅助软件解除吸嘴切换异常向导画面的方法请参照 " 7.11.19 强制异常解除 "。
注意事项
1. 重新开始运转时，有可能发生 [ 不能够返回的吸嘴留在了吸嘴头上 ] 或 [ 吸嘴落下 ] 的
异常。
2. 在显示着吸嘴切换异常向导的时候，如果将机器的电源设置到 OFF，在重新启动机器之前
请点检模组内部，确认工作头与吸嘴置放台没有发生干涉。
QD027-24 5. 换线
NXT 系统手册 183
5. 换线
5.1 换线的必要项目

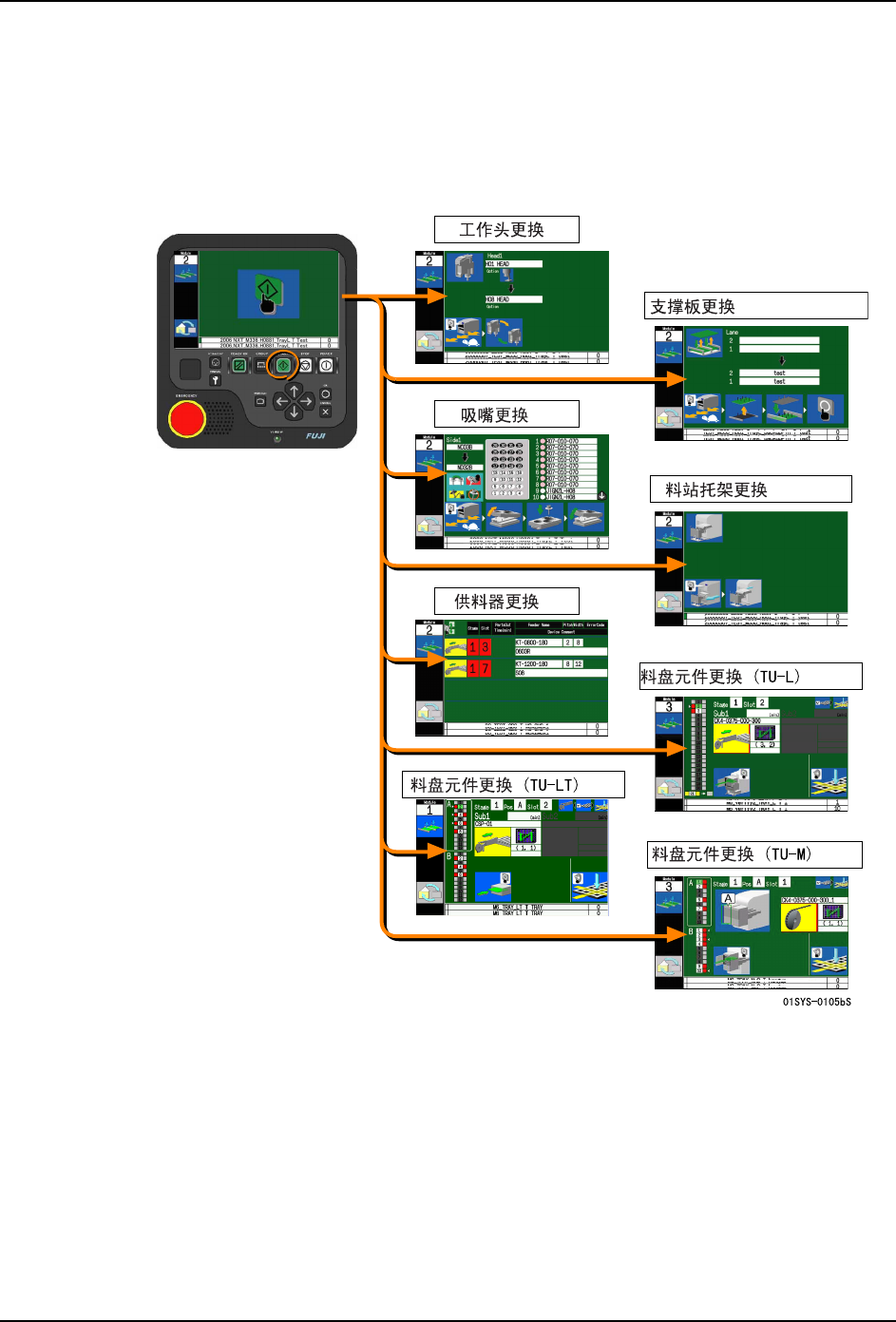

机器自我判断生产准备是否齐备。在启动机器后，当按下 START 按钮后，就会开始校正。必
要时显示换线向导画面。
请根据向导进行更换作业。需要进行多个更换作业时，当 1 个作业完成后，画面就会转换到
其他的更换向导画面。
当所有的更换作业完成后，机器再次返回到 START 等待的状态。
5. 换线 QD027-24
184 NXT 系统手册
5.2 从菜单画面上选择换线项目
通常，当校正后需要换线时，显示换线的向导画面。但是，操作者也可以选择换线的项目使
向导画面显示。

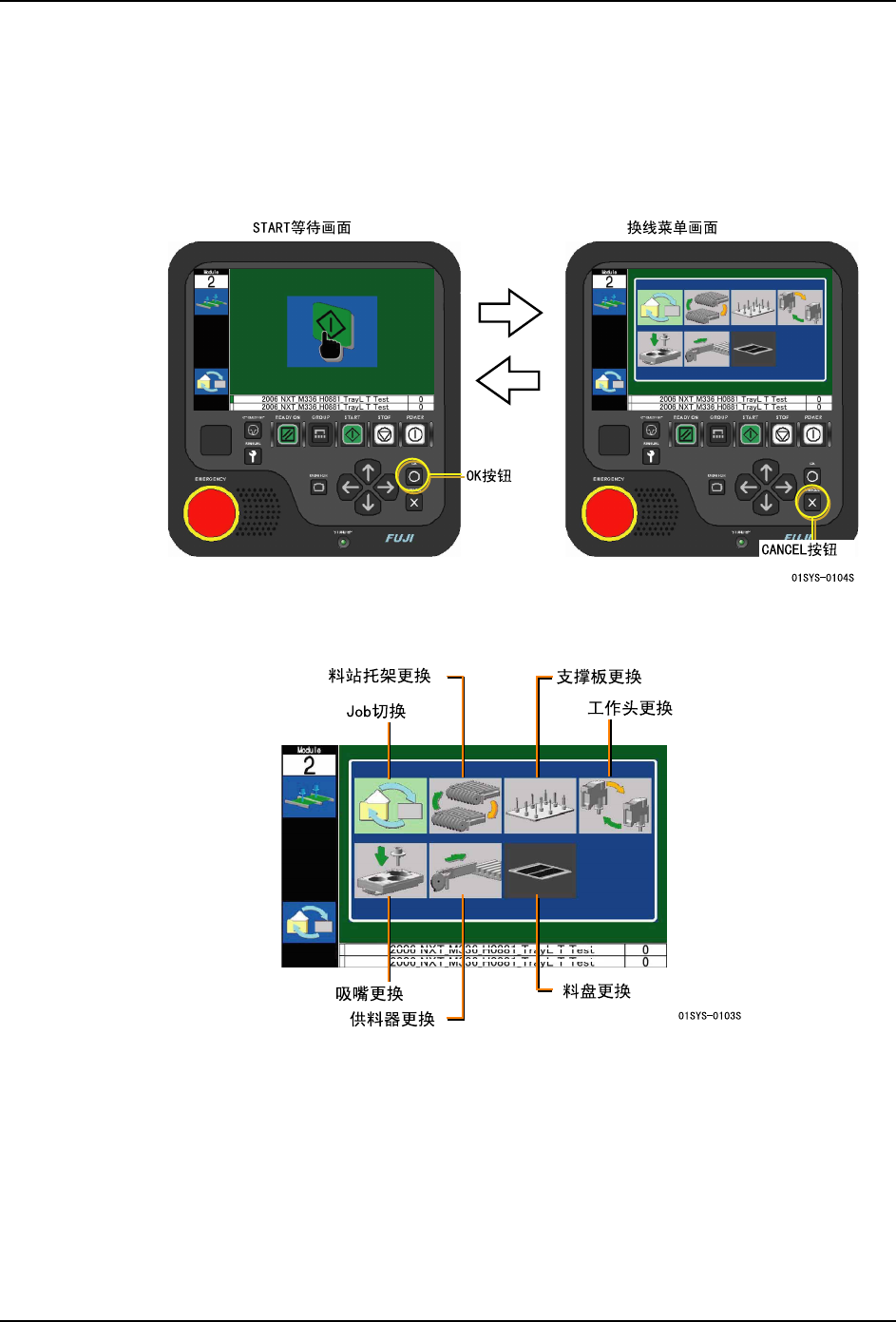

此时，在 START 等待画面上请按下 OK 按钮，切换到换线菜单画面。当按下 CANSEL 按钮后就
会返回到 START 等待画面。
5.2.1 换线菜单画面
备注 )背景为深灰色时，表示无法选择的菜单。
备注 )[Job 切换 ] 作业只能通过菜单画面选择和执行。
