4.7 向料盘单元 -LT 补充料盘元件
向料盘单元 -LT 补充料盘元件的方法大致分为 3 种。
·向料尽的料盘箱补充料盘元件 （Verify ON）
·向料尽的料盘箱补充料盘元件 （Verify OFF）
·总是向料盘箱 B 补充料盘元件
运用了来自料盘箱 B 的补充模式时，总是向料盘箱 B 补充料盘元件。无论什么情况，请根据
操作画面的元件补充向导画面，补充料盘元件。
4.7.1 向导画面和补充步骤 （Verify ON 时）

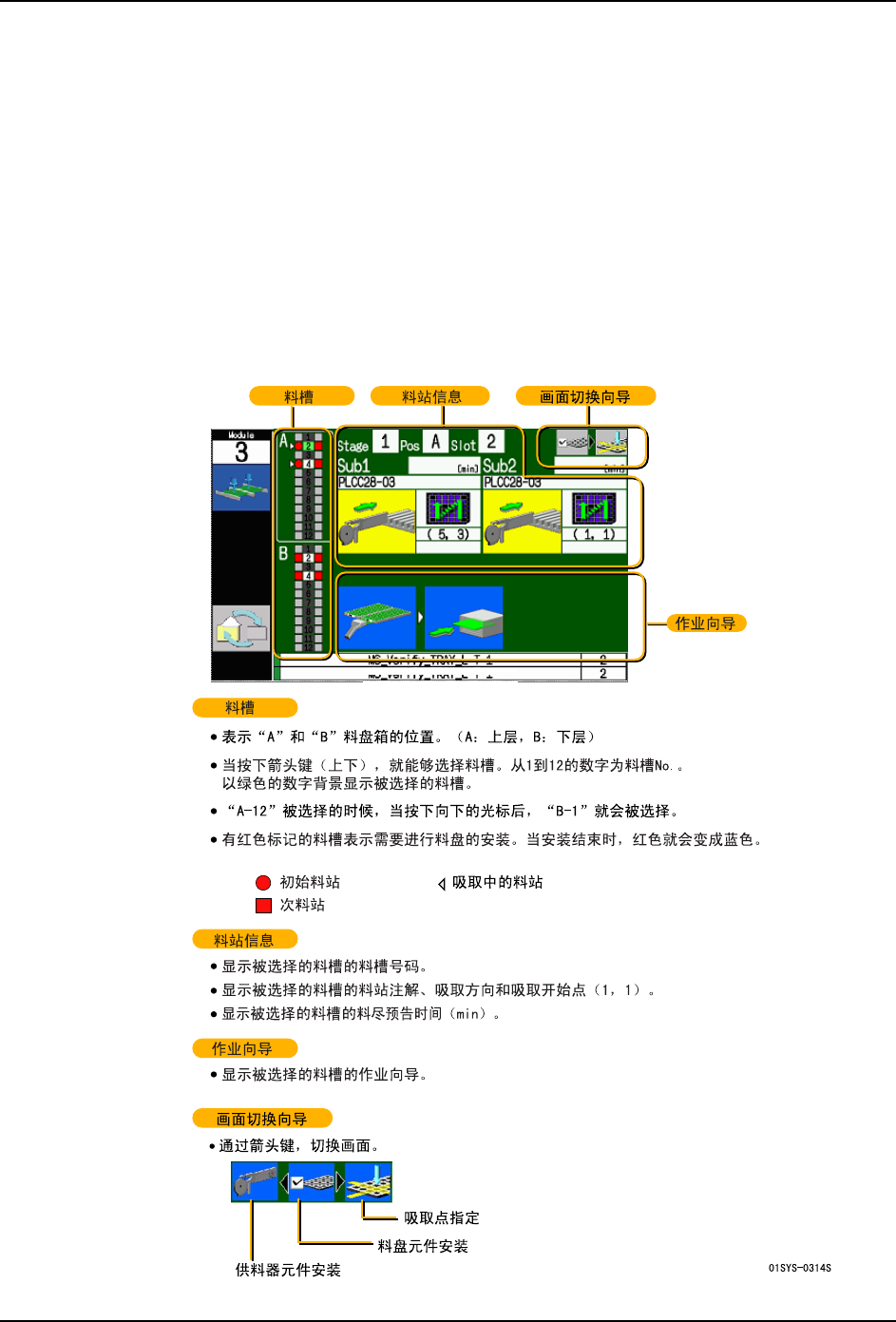

请确认元件补充向导画面。
QD027-24 4. 生产
NXT 系统手册 61

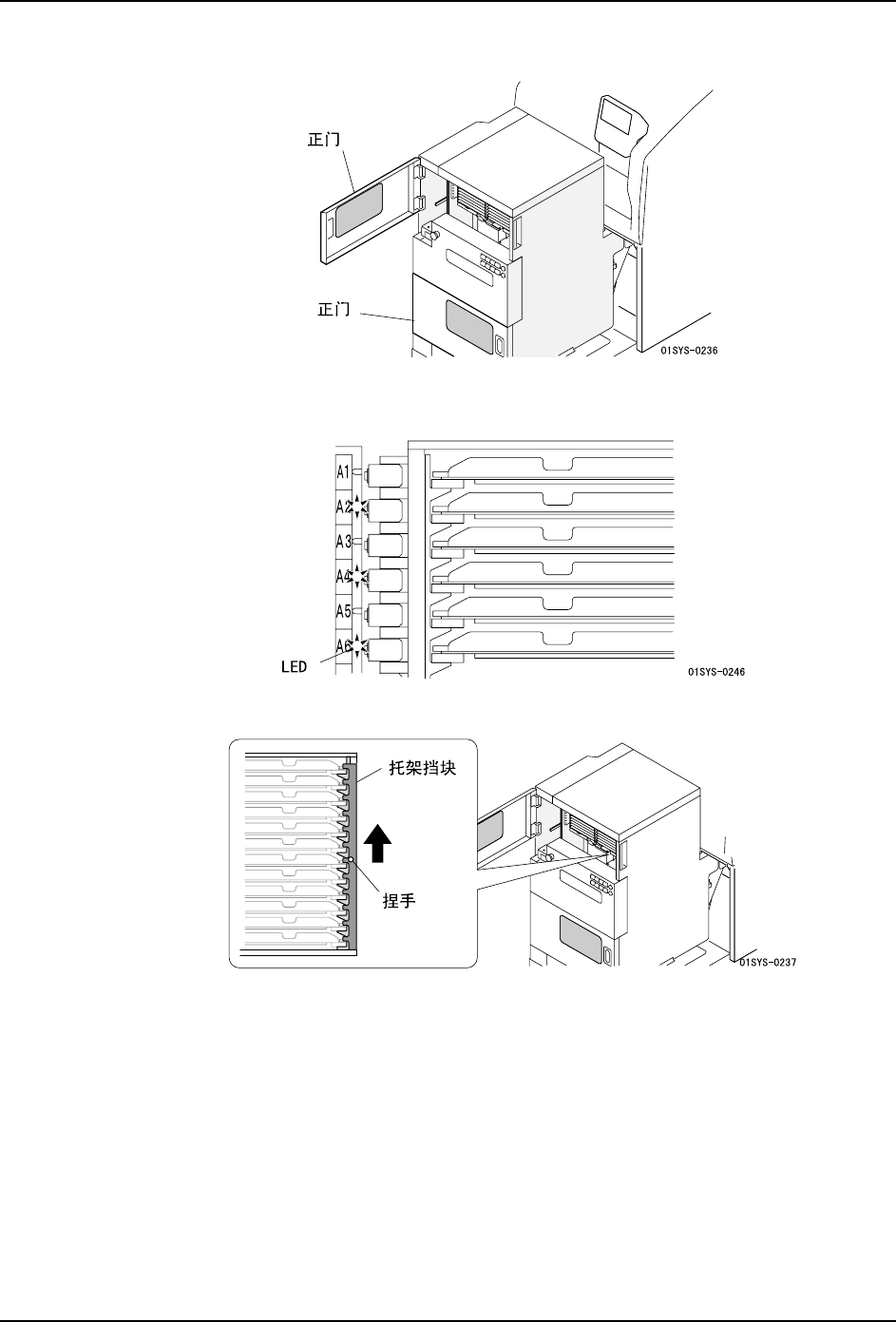

1. 打开料盘单元 -LT 的正门。正门有上下 2 扇。请打开要补充料盘一侧的门。
2. 请确认要补充的料槽。需要补充的料槽的 LED 亮灯着。另外，对于向导画面上所选择的
料槽，LED 闪烁着。
3. 请拿住捏手，抬起托架挡块。
4. 从要补充的料槽上拔出料盘托架。
4. 生产 QD027-24
62 NXT 系统手册
5. 请使用 KIT Manager 或 KIT Handy 进行快速验证。
a. 在 KIT Handy 画面上选择要补充的料槽。
b. 使用 KIT Handy 扫描元件条形码或 DID。
备注 )关于料盘的验证检查，请参照 [Fujitrax Verifier 用户手册 ] 的 [14. 料盘验证操作
步骤 ]。
6. 如果需要指定料盘元件的吸取开始点时，请在这里设定。请参照 " 4.7.4 指定料盘元件
吸取开始点 "。

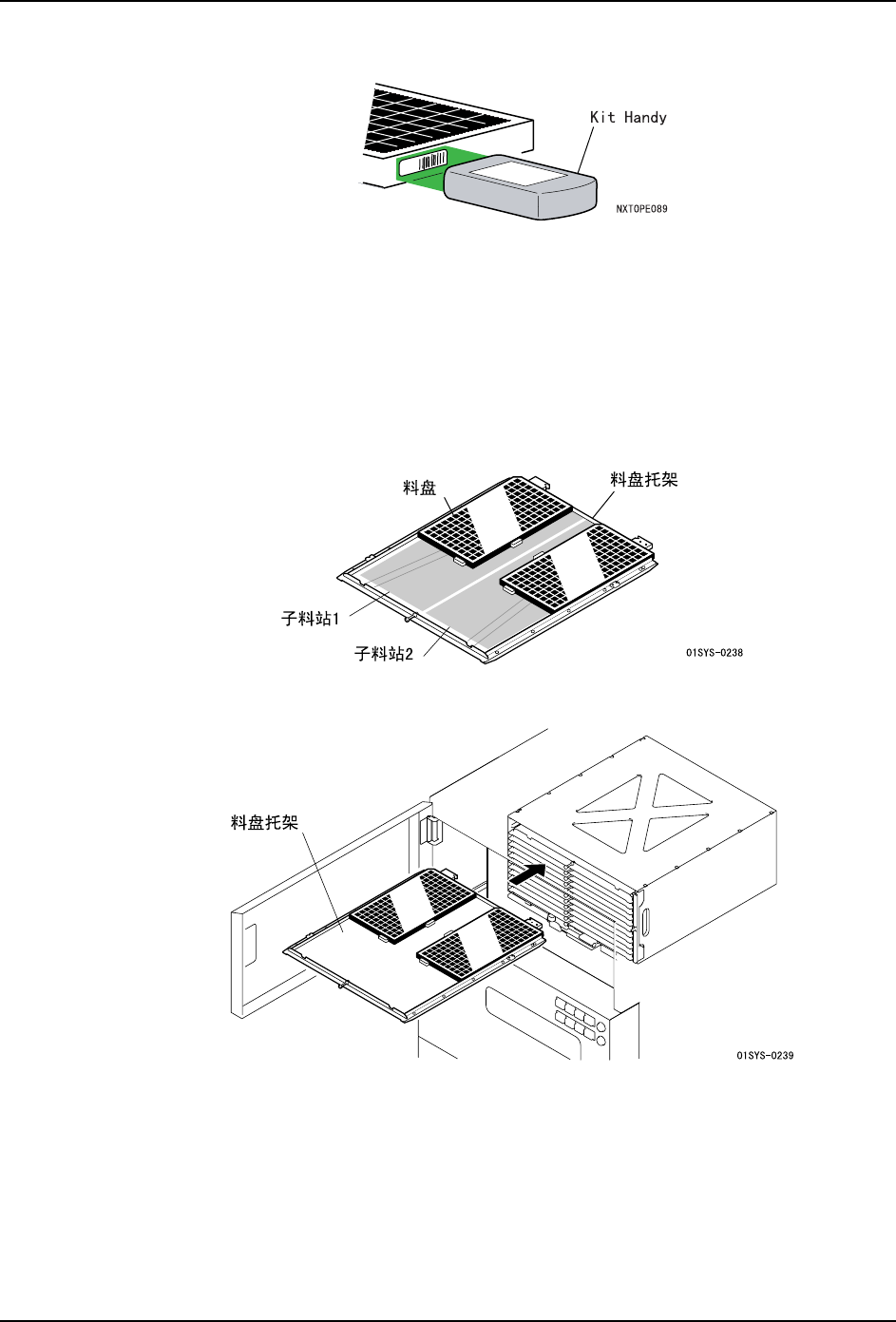

7. 将料盘安装到料盘托架上。
8. 将料盘安装到料槽上。
注意 )将料盘托架安装到料盘箱内时，在不产生冲击下将料盘托架放入最里面。
备注 )想要改变料槽的顺序时，请通过操作面板的箭头键（上下）变更料槽，然后安装料盘。
9. 如果有其他料槽的料盘更换的向导，请重复上述 4. 项～ 8. 项。
