11.想要确认修正量设定后的吸取位置时，请按下 START 按钮。移动到反映吸取修正量的位
置，并显示吸取位置的影像。

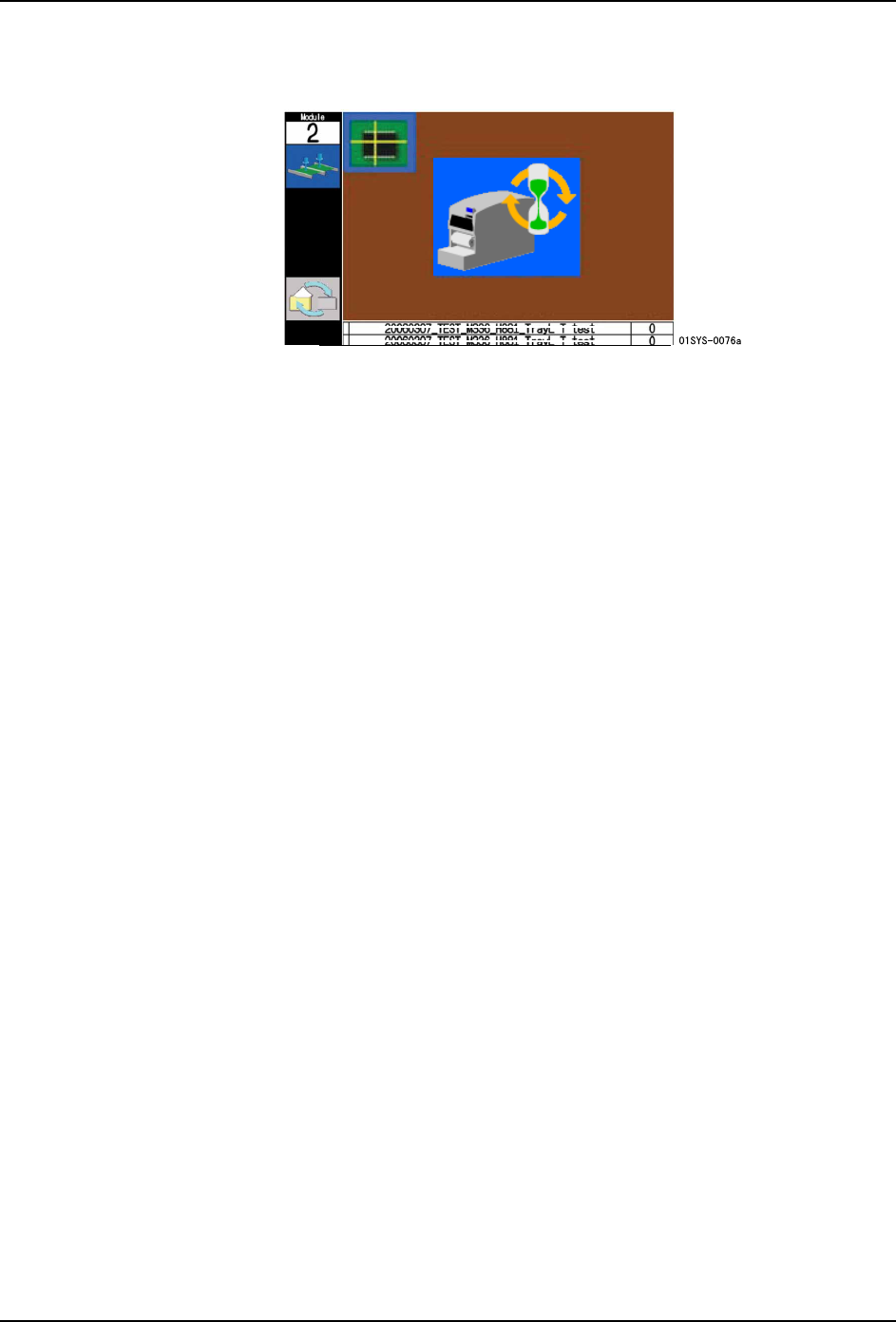

12.如果确认结束，请按下操作面板的 MONITOR 按钮。如果事先进行了送料时，在画面上显
示料带返回次数。请通过手动使载体料带后退。
备注 )不返回载体料带直接开始运转就会废弃已传送的元件。如果事先在吸取位置上有元件
的状态下设置了供料器，请返回载体料带 （使显示次数减 1）。
6. 手动模式指令 QD027-24
264 NXT 系统手册
在 Job 中设定吸取修正量
从吸取位置确认的结果中进行 Job 的吸取修正量设定。以下图所示的吸取位置的修正量为例
进行说明。
另外，设定方法根据以下条件的不同而不同。
a. Job 的方向 （PD、料盘）值为 [0] 的情况。
b. Job 的方向 （PD、料盘）值为 [0] 以外的情况。
Job 的方向 （PD、料盘）值为 0 的情况

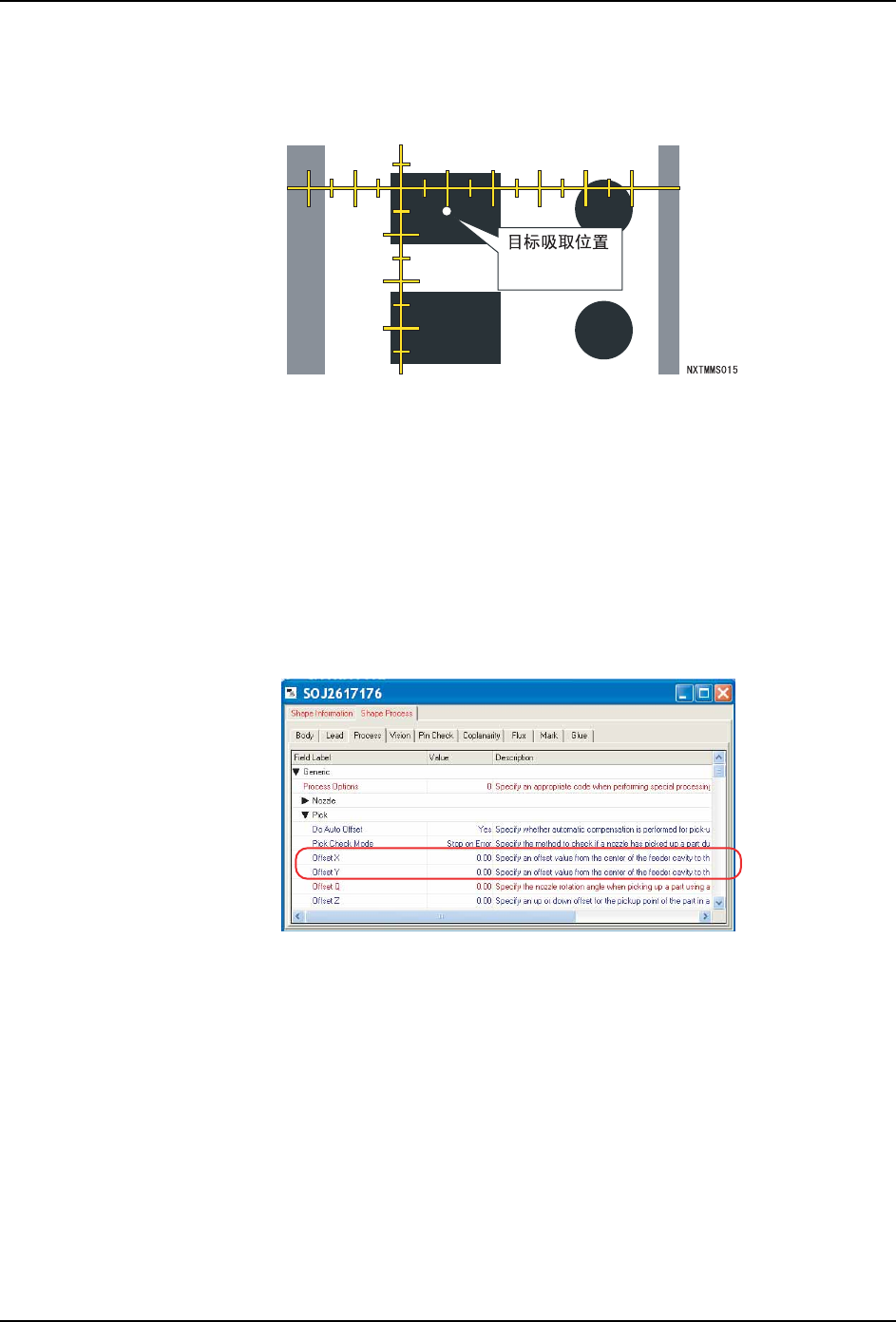

1. 使用 Job 编制器打开对象元件的 [Shape Data]。
2. 依次选择 [Shape process]-[Process] 标签页，[Generic]-[Pick] 打开。项目 [Offset
X] 和 [Offset Y] 为修正量的设定处。
3. 从显示在影像监视器上的刻度中读取 x,y 各自的偏差量。（例 x, y = -1, -0.5）
4. 将读取值作为吸取修正值输入。已经输入了修正值时，与读取值相加后重新输入。
x = -1
y = -0.5
-1
-1
-2
-3
12 -2-3-4-5
NXTMMS016E
QD027-24 6. 手动模式指令
NXT 系统手册 265
Job 的方向 （PD、料盘）值为 0 以外的情况

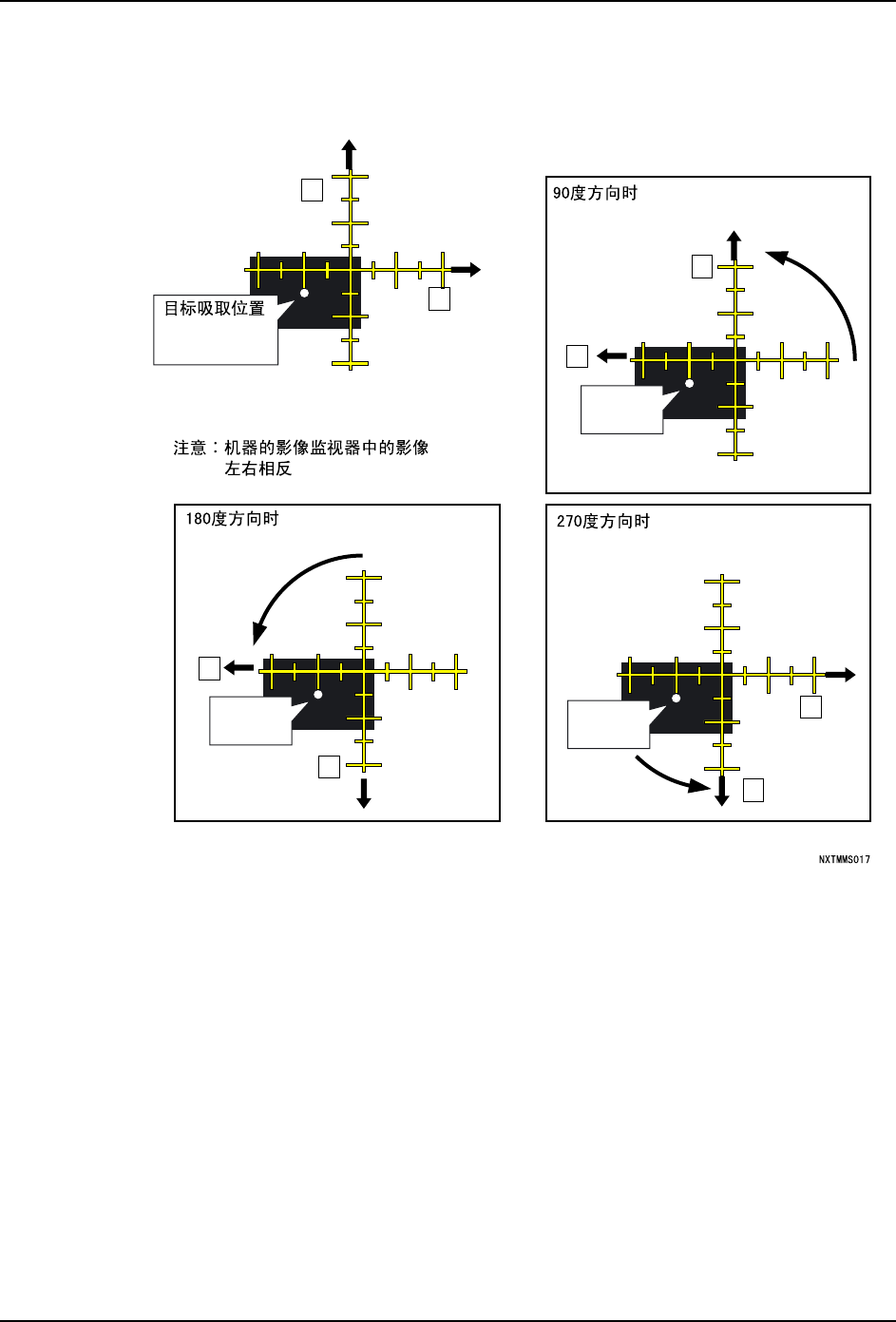

1. 考虑 Job 中指定的方向，算出修正值。算出方法如下。PD 和料盘中指定有方向时，请结
合各自的方向算出。
2. 使用 Job 编制器打开对象元件的 [Shape Data]。
3. 依次选择 [Shape process]-[Process] 标签页，[Generic]-[Pick] 打开。项目 [Offset
X] 和 [Offset Y] 为修正量的设定处。
4. 请输入在1.项目中算出的修正值。已经输入了吸取修正值时，与读取值相加后重新输入。
y
x
2
-1-2
-2
-1
2
x = -1
y = -0.5
y
x
2
12
-2
-1
-2
x = -0.5
y = 1
y
x
-2
12
2
1
-2
x = 1
y = 0.5
y
x
2
1
2
-2
-1-2
x = 0.5
y = -1
