4. 生产 QD027-24
140 NXT 系统手册
4.11.16 吸嘴缺口检查功能
生产中使用前端有缺口的吸嘴就会造成吸取率不稳定。此功能是进行吸嘴前端的影像处理，
当测出缺口吸嘴时，将该吸嘴返回到吸嘴置放台内的功能。
另外，该功能只支持φ 1.0mm 吸嘴。
备注 )吸嘴缺口检查功能在从 NXT V3.11 到 V4.30 的版本中能够使用。
吸嘴缺口检测时的操作步骤
1. 当测出缺口的吸嘴时，在操作画面上就会显示异常向导。
2. 按下 OK 按钮后将模组拉出。
3. 取出吸嘴置放台并确认吸嘴。如果吸嘴前端有缺口，请将替换吸嘴放置到吸嘴置放台内，
然后返回到模组。
QD027-24 4. 生产
NXT 系统手册 141
4.11.17 料盘元件无停止供应功能
不停止机器的运转，向元件剩余数少到某一程度的料盘单元 -L 补充元件的功能。通过料盘
元件的补充将运转的停止时间控制在最小限度，提高生产效率。
在使用无停止供应功能时，需要 Fujitrax Verifier (V3.04) 和 KIT Handy。设定方法请参
照 NXT 编程手册。
备注 )料盘元件无停止供应功能在 NXT V3.11 以后的版本中能够使用。
无停止供应功能设定步骤
1. 在辅助软件的 [ 模组功能设定 ] 画面上，设定无停止供应功能。
·[Fujitrax 设定 ]-[ 验证 ON/OFF]：[ON]
·[Fujitrax 设定 ]-[ 料盘验证设定 ]：[ 料盘验证 ON]
·[ 料盘设定 ]-[ 无停止供应 ]：[ 使用托架排出部 ] 或者 [ 使用托架供应部 ]
无停止供应功能的运用
关于向料盘单元 -L 的料盘元件补充向导和补充步骤，请参照 " 4.8 向料盘单元 -L 补充料
盘元件 "。此处对供料托架的料盘配置进行说明。

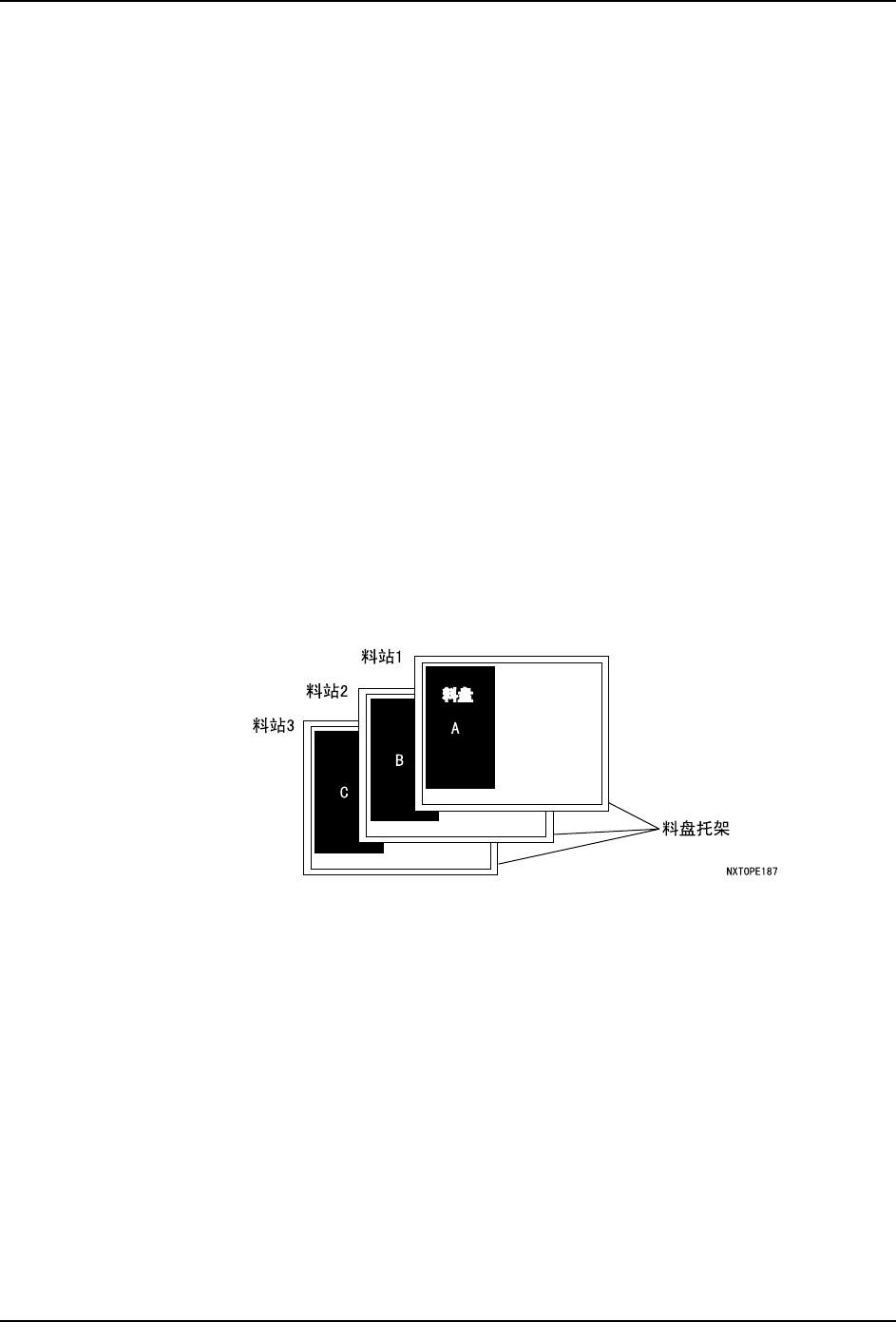

关于料盘配置
为了高效率进行无停止供应及显示正确的向导画面，建议在 1 个托架上配置 1 个料盘。
备注 )上图虽然在 3 个料盘托架上各放置 1 个料盘，但是在运用无停止供应功能时，还需要
1 个供料盘运用的托架。
但是，也可以运用以下的在 1 个托架上放置 2 个料盘的配置。此时，对放置在子料站 1 和 2
上的各料盘，需要使用 KIT Handy 进行各个料盘的验证。
4. 生产 QD027-24
142 NXT 系统手册

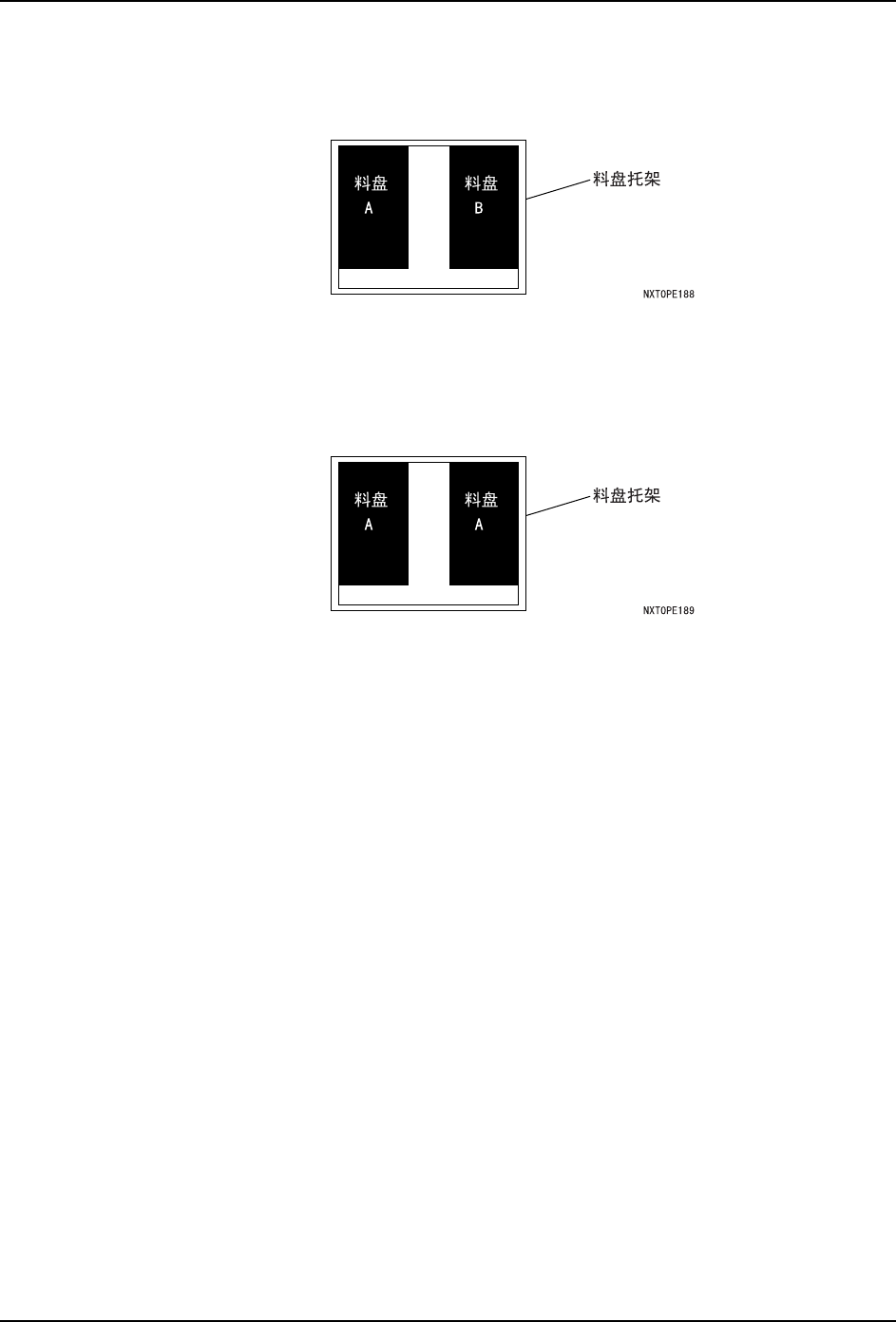

在同一托架上配置不同元件的料盘时
一方的料盘发生料尽时，即使另一方的料盘还留有元件，料盘托架也会向排出部移动。将留
有元件而被排出的料盘重新放置到供应部时，请使用 KIT Handy 进行吸取位置指定。
将配置在同一托架上的料盘设定成次料站时
一方的料盘发生料尽时，吸取点就会转换到另一料盘。因此，当显示料尽预告向导时，则表
示 2 个子料站中元件剩余数变得很少了。在进行料盘元件的补充时，请在左右的子料站上放
置料盘。
