QD027-24 4. 生产
NXT 系统手册 175
运转开始后，当生产了指定块数的电路板时，就会将工作头上的吸嘴切换成吸嘴置放台内的
预备吸嘴。

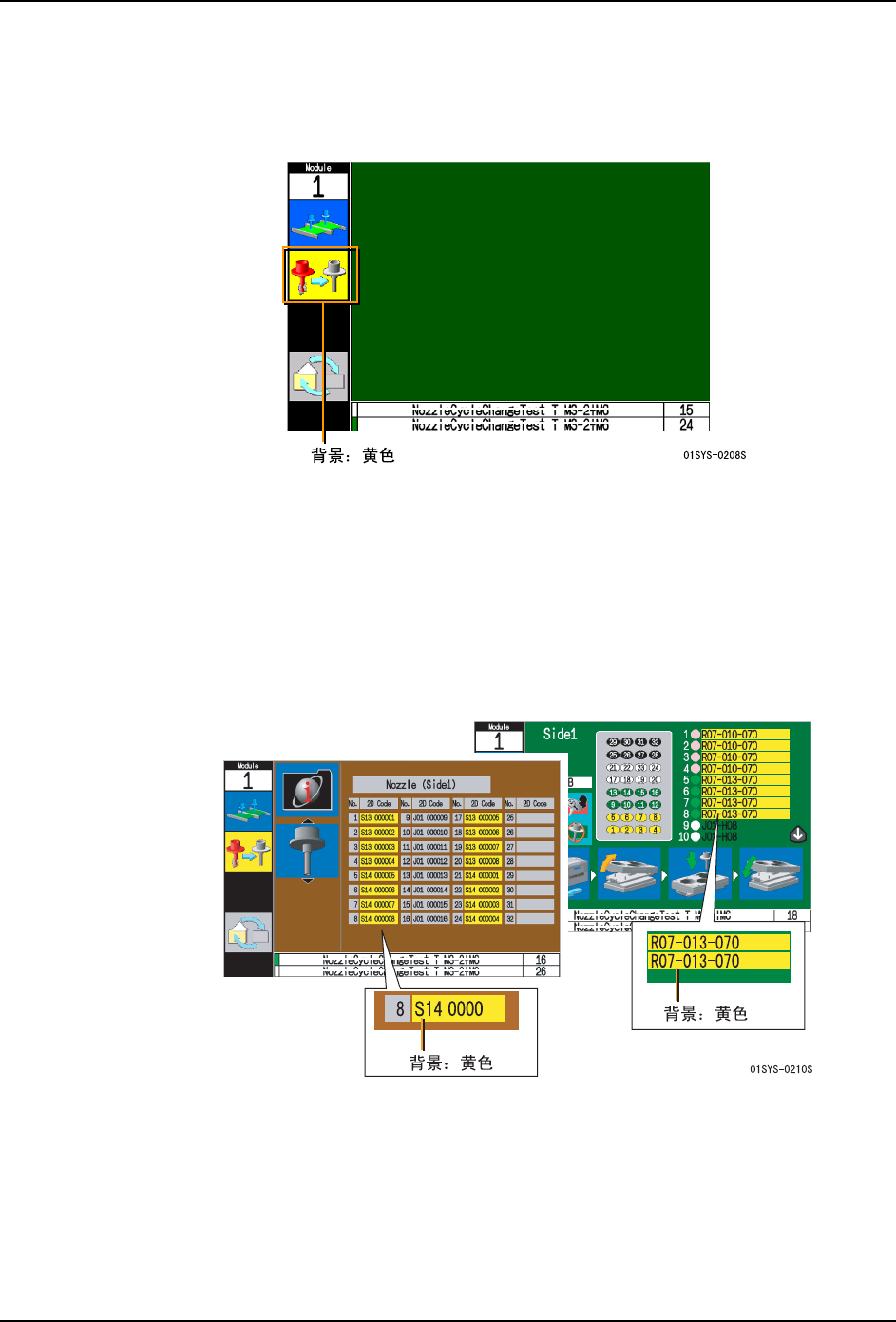

此时，操作画面的状态区域的示意图的背景变成黄色，告知操作者吸嘴置放台内有需要维修
保养的吸嘴。
如果吸嘴置放台内还有预备吸嘴，机器会继续生产。清扫吸嘴时，请停止机器进行以下的作
业。
1. 请通过手动指令拆下吸嘴。
备注 )关于手动指令时吸嘴的拆下，请参照 " 6.6.2 吸嘴的更换 "。
2. 请清扫吸嘴。
备注 )关于吸嘴的清扫方法，请参照 [NXT 机械手册 ] 的 [6. 预防保养 ]。
备注 )在手动模式的信息指令及换线时的安装向导中，被切换的吸嘴的代码或别名以黄色的
背景色被显示。请作为清扫时的参考。
4. 生产 QD027-24
176 NXT 系统手册
3. 安装吸嘴置放台，插入所拉出的模组。

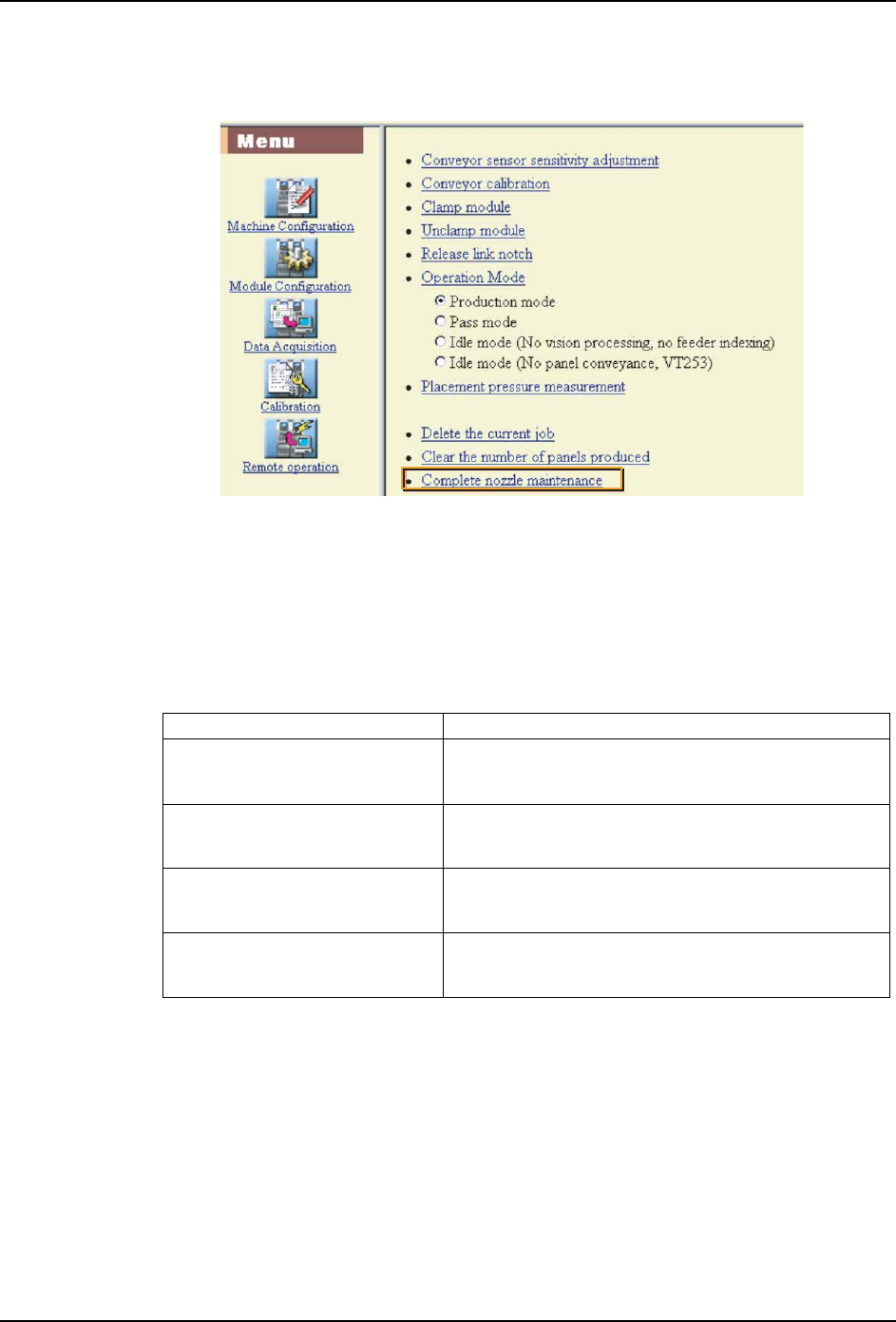

4. 清扫后，在辅助软件的远程操作中执行 [ 吸嘴维修保养结束 ]。
5. 按下操作面板的 START 按钮，重新开始运转。
备注 )重新开始生产后，到执行吸嘴切换为止的电路板的生产块数从 0 开始记数。
使用简易定期吸嘴切换功能时的注意事项
1. 根据生产形状，即使将简易定期吸嘴切换设定为有效也有可能无法使用，在设定功能的
时候，请注意以下事项。
2. 执行远程操作中的 [ 吸嘴维修保养结束 ] 的对象是吸嘴置放台内的吸嘴，而不是安装在
工作头上的吸嘴。
3. 切换Φ 1.0 mm 以下的吸嘴时，机器进行吸嘴弯曲检查。此时，发生错误的吸嘴不进行切
换，机器进行异常停止。
01SYS-0209E
生产形态 注意点
各通道使用不同的吸嘴的生产
请不要将功能设定为有效。
执行简易定期吸嘴切换时，只是安装在工作头上的吸
嘴被切换。
同一块电路板需要吸嘴切换的生
产
请不要将功能设定为有效。
执行简易定期吸嘴切换时，只是安装在工作头上的吸
嘴被切换。
频繁进行 Job 变更，并且吸嘴的
尺寸为不同的生产
即使 Job 被变更，机器也会继续统计电路板的生产块
数。对于随着 Job 的变更，吸嘴发生变化的模组，请
不要将功能设定为有效。
与吸嘴统计异常功能一起使用
因为在发生统计异常时使用预备吸嘴，所以，在执行
简易定期吸嘴切换时，预备吸嘴有可能变得不够。不
够时，机器进行异常停止。
QD027-24 4. 生产
NXT 系统手册 177
4.11.30 支撑销配置确认功能
是确认由操作者配置的支撑销的位置的功能。被设定成支撑销配置确认模式的机器自动进
行从电路板的载入到夹紧，在操作画面上显示支撑销配置确认向导。
因此，操作者能够拉出模组确认支撑销的配置。
备注 )支撑销确认配置功能在 NXT V4.52 以后的版本中能够使用。
另外，运用此功能时需要一块与电路板同尺寸的板 （透明或半透明）。
支撑销配置确认模式的设定步骤

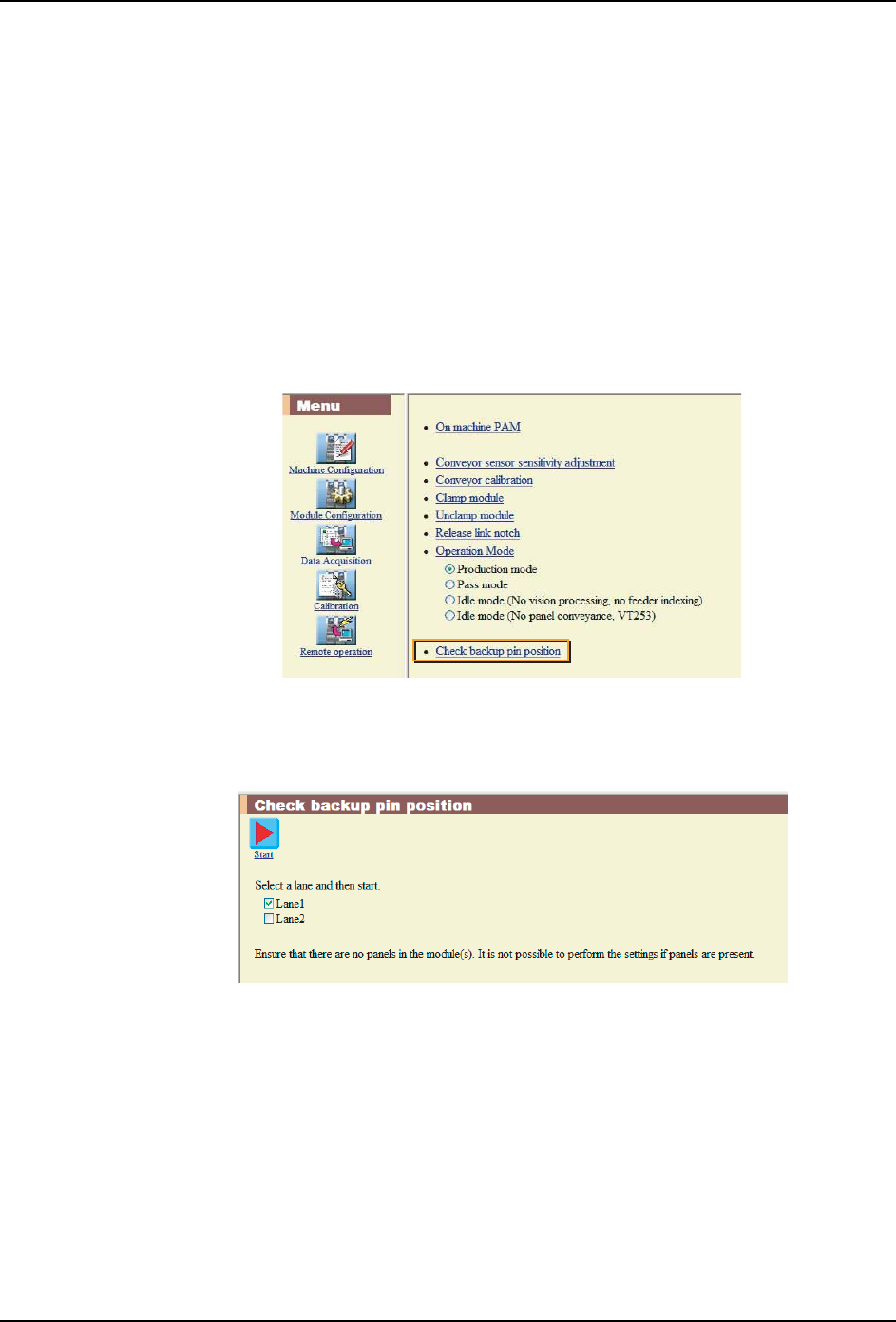

1. 在辅助软件的 [ 远程操作 ] 画面上，进行支撑销配置确认模式的设定。
a. 请选择 [ 支撑销配置确认模式 ]。
备注 )
如果在 [ 生产模式设定 ] 中选择了 [ 通常生产模式 ] 以外时，请选择 [ 通常生
产模式 ]。
b. 请选择通道，执行 [ 开始 ]。
备注 )设定后，不进行支撑销配置确认而要解除设定时，请从 [ 远程操作]的[生产模式设
定 ] 中选择 [ 通常生产模式 ]，然后执行 [ 开始 ]。
