4.11.11 自动换线功能
自动换线功能就是支持少批量多品种的电路板生产时的换线系统。机器根据所载入的电路
板种类或生产计划来切换 Job。
自动换线功能存在着以下列举的 3 种模式。请选择其中一个。
· 条形码 ID 模式
· 生产顺序模式
· 手持式扫描器模式
关于自动换线功能的使用方法，请参照辅助软件操作手册 [ 第 4 章 自动换线功能 ]。
另外，在使用该功能时，需要以下的选项。
· 辅助软件：自动换线功能专用软件
· Fujitrax （V3.02 ～ )：Fujitrax Verifier 及 Fujitrax Profiler
条形码 ID 模式
通过读取粘贴在电路板上的条形码 ID，机器切换到对应 ID 的 Job，然后进行生产。
另外，为了运用条形码 ID 模式，需要以下列举的部件。
· 搬运轨道
· 条形码读取器
· Profiler FLP （CONTEC SB20）
· 电路板搬运控制箱 （FLP-C）
自动换线功能 （条形码 ID 模式）设定步骤
1. 在辅助软件的 [ 机器功能设定 ] 画面上，进行自动换线功能的模式设定。
·[Automatic changeover( 自动换线功能）ON/OFF]: [ON]
·[Automatic changeover mode( 自动换线模式）]: [Barcode ID]
2. 创建电路板种类列表。
a. 从辅助软件的在线监视器切换到生产计划进展监视器，选择右上部页眉部的 [ 电路板
种类编辑 ]
b. 请创建电路板种类列表。创建方法请参照辅助软件操作手册的 [ 第 4 章 4.5 编辑电路
板种类列表 ]。
3. 在 Fujitrax Profiler 的 Web 编辑器中，将 [ 系统 ]-[ 电路板与电路板 ID 的相互联系 ]-
01SYS-0258E
QD027-24 4. 生产
NXT 系统手册 115
[扫描ID错误时的电路板搬运]设定为[不搬运]。
自动换线功能 （条形码 ID 模式）的运用
1. 当载入电路板时读取的条形码 ID 中被指定了新的 Job 时，就会送出生产中的电路板，并
自动切换 Job。
2. 需要操作者进行更换工作头等的换线作业时，操作画面上显示换线向导。请根据向导进
行换线作业。
生产顺序模式 （NXT V3.11 以后）
如果在机器上存在根据生产计划被预约的 Job，通过操作者的操作能够进行换线的功能。
自动换线功能 （生产顺序模式）设定步骤

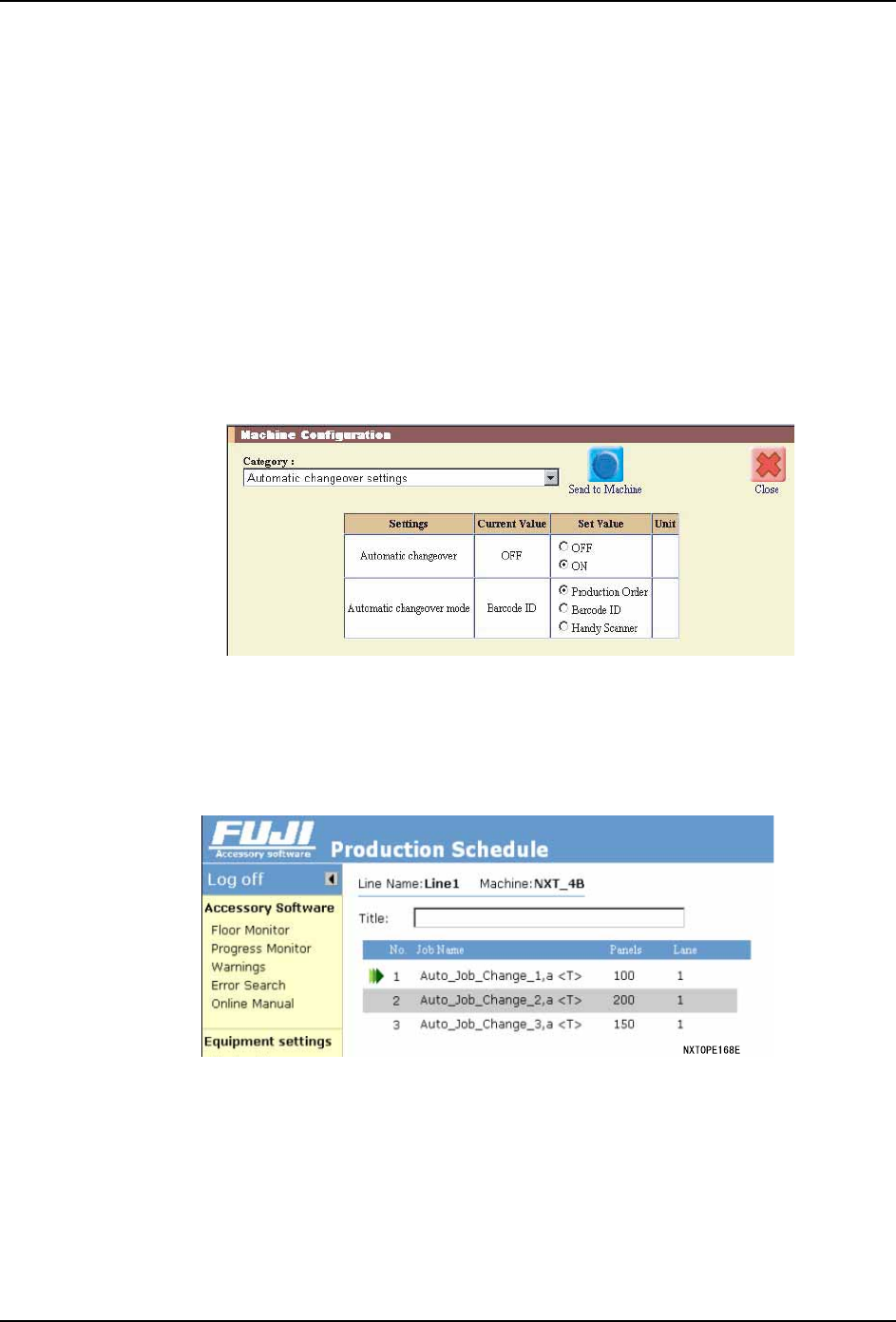

1. 在辅助软件的 [ 机器功能设定 ] 画面上，进行自动换线功能的模式设定。
·[Automatic changeover( 自动换线功能）ON/OFF]: [ON]
·[Automatic changeover mode( 自动换线模式）]: [Production Order]
2. 在 [ 生产计划编辑 ] 画面中，请设定生产计划。详内容请参照辅助软件操作手册 [ 第 2
章3.编辑进度表]。
01SYS-0259E
4. 生产 QD027-24
116 NXT 系统手册
自动换线功能 （生产顺序模式）的运用
1. 生产中，或者在供料器料尽的状态下，当状态区域的自动换线示意图的背景为绿色时，
请按下操作面板的 OK 按钮。
2. 用箭头键选择 Job 切换菜单后，请按下 OK 按钮。
3. 用箭头键选择 Job 切换图标后，请按下 OK 按钮。
完成生产中的电路板后，从前工序侧的模组开始以模组为单位，顺序切换 Job 并进行换线。
