EX 系列远程 IO-用户手册 99 图 5-4-19 添加 IO 模块 修改通讯地址, 双击 EX-1020,在 DP 从站 属性窗口中,选 择“PROFIBUS” , 在 PROFIBUS 接口属性窗口中, 选择参数页中的地址, 可修改地址, 如图 5-4-20 所示。 图 5-4-20 修改通讯地址 将 PROFIBUS 地址写入到 EX-1020 中, 在菜单栏中选择 “PLC” > “PROFIBUS” > “分配…

EX 系列远程 IO-用户手册
98

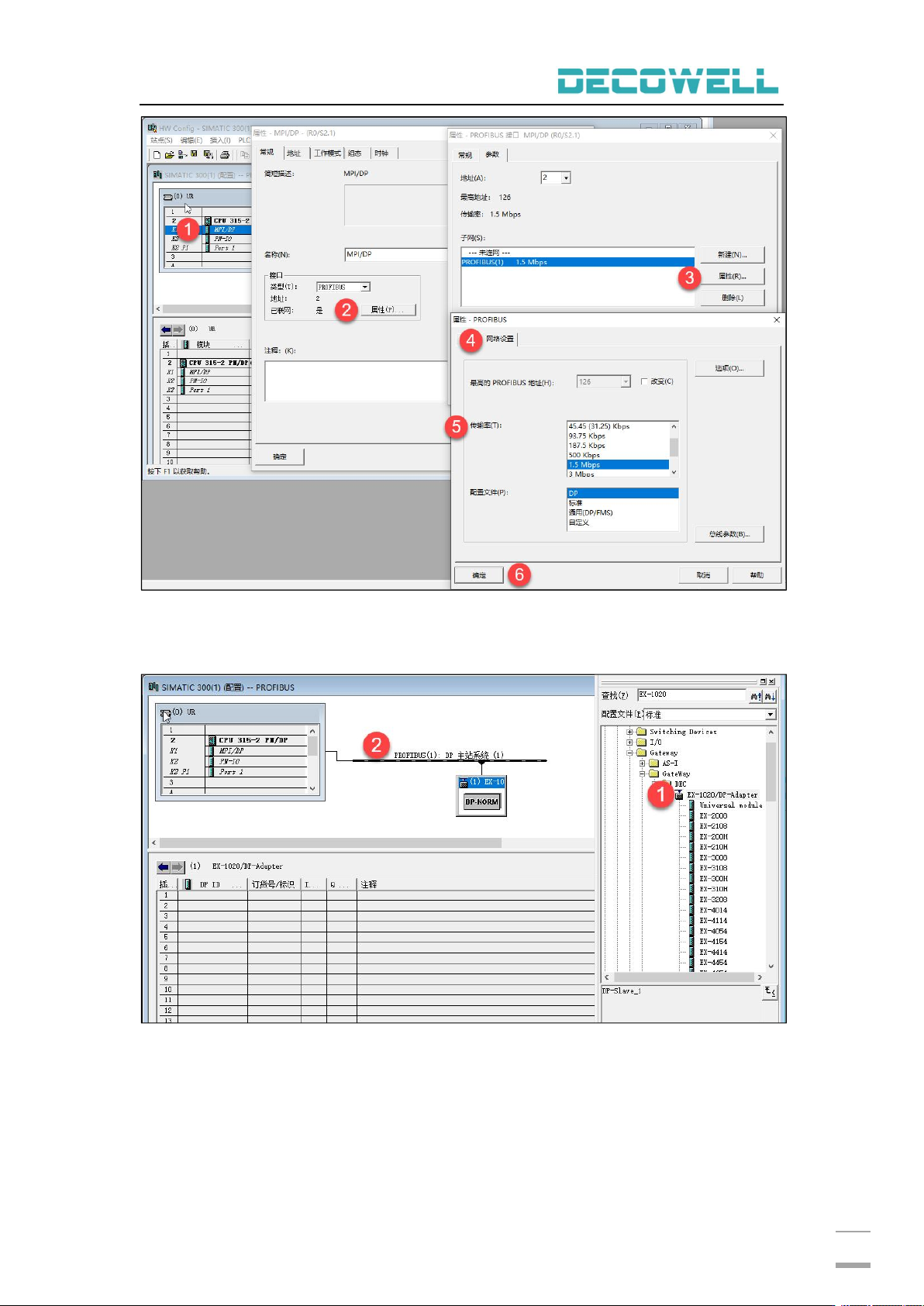

图 5-4-17 修改 PROFIBUS 通讯参数
添加 EX-1020 到 PROFIBUS 子网中,直接将 EX-1020 拖拽到子网中,如图
5-4-18 所示。
图 5-4-18 添加 EX-1020 到 PROFIBUS 子网中
在 EX-1020 卡槽中添加 IO 模块,直接选中 IO 模块拖拽到相对应的卡槽中,
如图 5-4-19 所示。

EX 系列远程 IO-用户手册
99

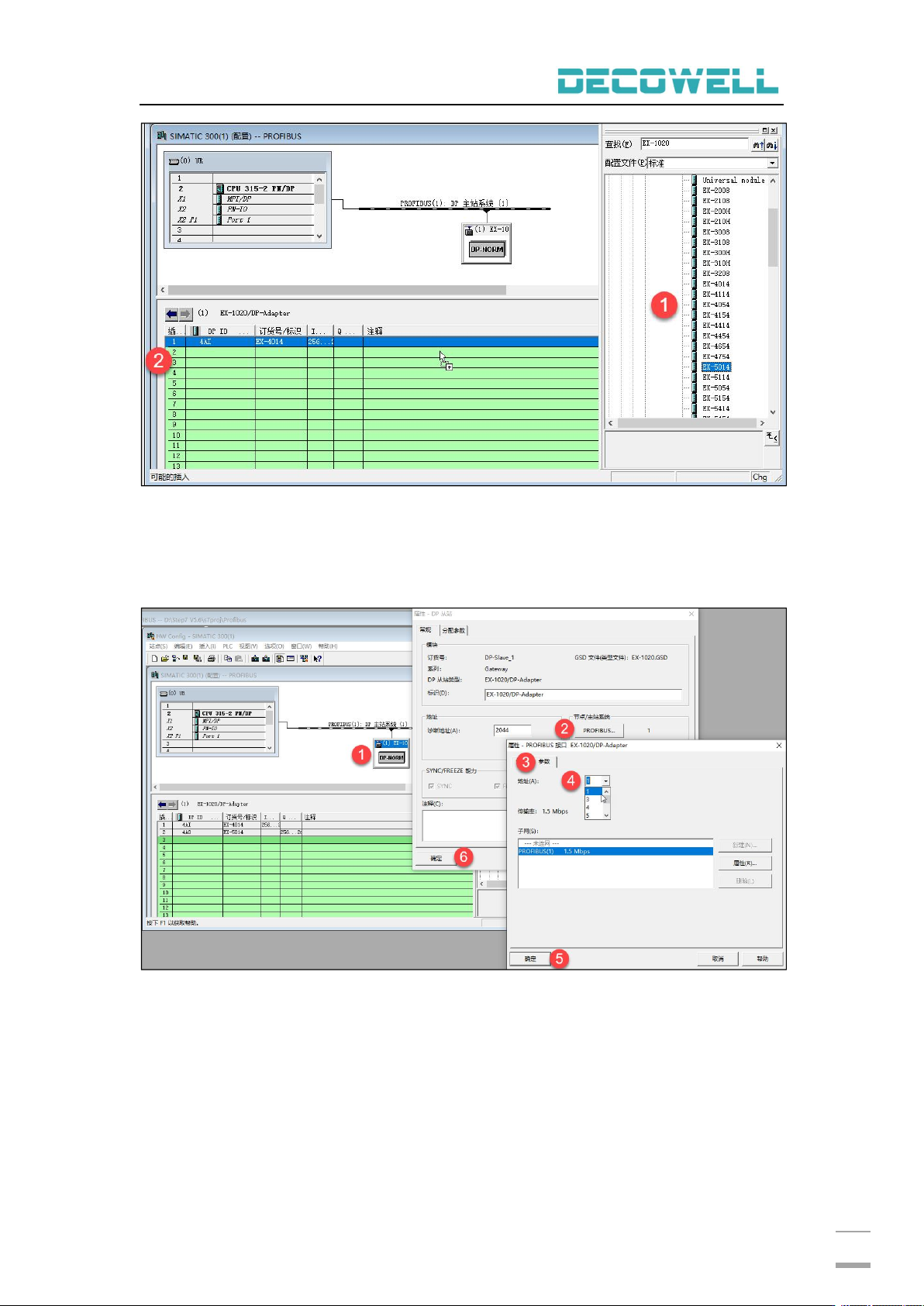

图 5-4-19 添加 IO 模块
修改通讯地址,双击 EX-1020,在 DP 从站属性窗口中,选择“PROFIBUS”,
在 PROFIBUS 接口属性窗口中,选择参数页中的地址,可修改地址,如图 5-4-20
所示。
图 5-4-20 修改通讯地址
将 PROFIBUS 地址写入到 EX-1020 中,在菜单栏中选择“PLC”>“PROFIBUS”>
“分配 PROFIBUS 地址”,如图 5-4-21 所示。

EX 系列远程 IO-用户手册
100

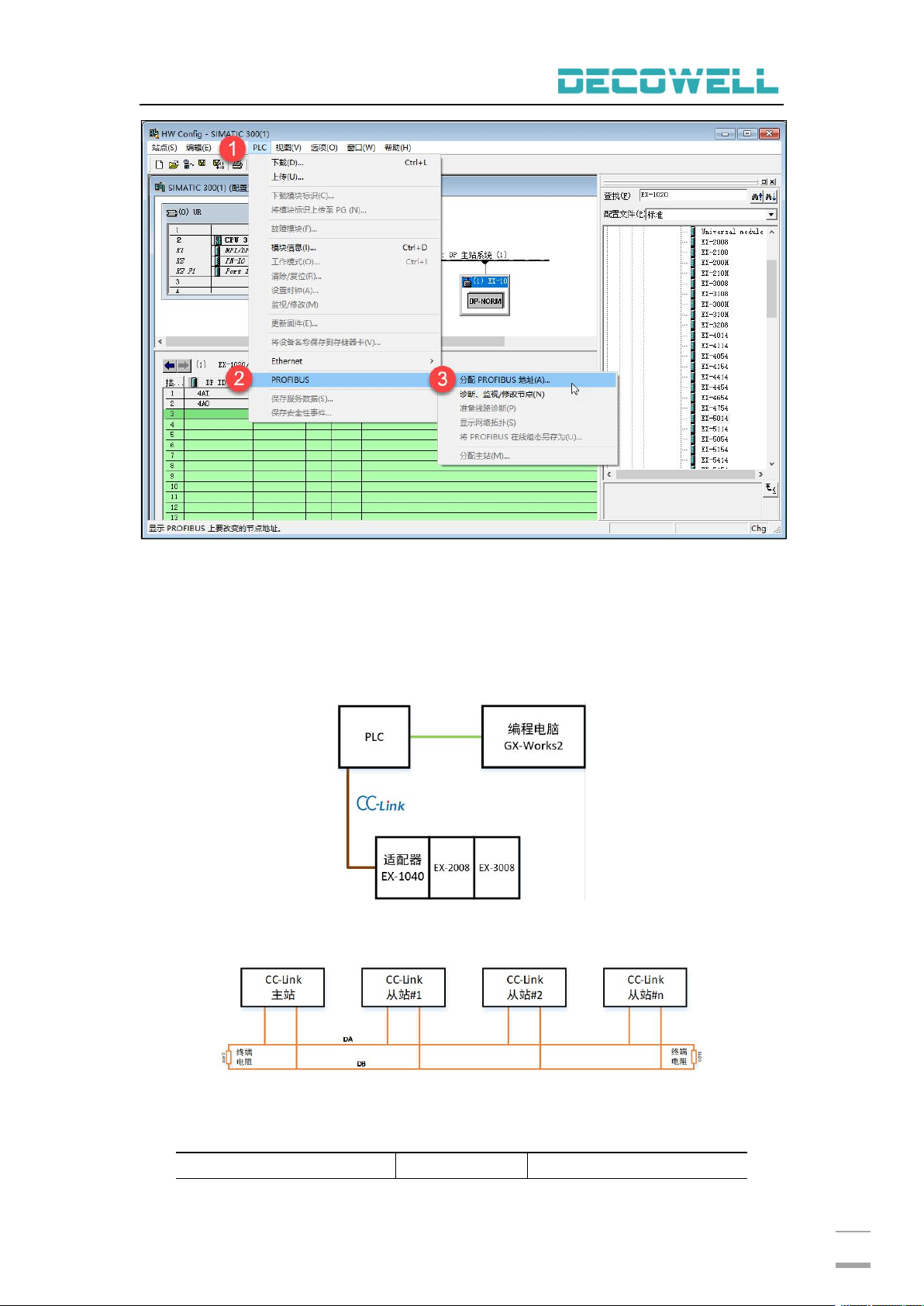

图 5-4-21 写入 PROFIBUS 地址
5.5 EX-1040 与 PLC 连接
5.5.1 GX-Wors2 与 EX-1040 连接及其配置
1、通讯连接图,如图 5-5-1 所示。
图 5-5-1 通讯连接图
注意:在网络中两个终端加入终端电阻(110Ω),终端电阻接法如下图 5-5-2 所示。
图 5-5-2 终端电阻接线
2、硬件配置如表 5-5-1 所示
表 5-5-1 硬件配置表
硬件
数量
备注
