打开 KV STUDIO 软件，创建新项目，并在项目设备树中中双击“EtherNet/IP”
打开 EtehrNET/IP 设定窗口，如图 5-7-38 所示。
图 5-7-38 打开 EtherNet/IP 设定窗口
安装 EDS 文件，在 EtherNet/IP 设定窗口的菜单栏中选择“EDS 文件”>“登
入”，打开 EDS 文件夹中“通用版本”>“EX-1120”,如图 5-7-39 所示。
图 5-7-39 安装 EDS 文件
配置 EX-1120 适配器模式为特殊 PLC 模式（出厂默认是普通模式），右侧设
备查找选项中，右击空白区域选择“设备查找”，如图 5-7-40 所示；
将扫描到的设备添加到扫描列表中，右击需要添加的设备选择“添加到扫描
列表”，如图 5-7-41 所示；
传输适配器设定，在设备列表中右击 “EX-1120”选择“传输适配器设定”，
如图 5-7-42 所示；
在传输适配器设定窗口中，将适配器 No.100 设定值更改为“1：Special PLC”，
并写入适配器，如图 5-7-43 所示，写入完成后必须将 EX-1120 断电重启。
在 EtherNet/IP 设定窗口中，选中 KV-5500 右击选择“自动配置”，将 EX-1120
重新读取上来，如图 5-7-44 所示。
EX 系列远程 IO-用户手册
131
图 5-7-40 设备查找
图 5-7-41 添加设备到扫描列表
图 5-7-42 适配器传输设定
图 5-7-43 写入适配器
图 5-7-44 重新读取 EX-1120
EX 系列远程 IO-用户手册
132
将程序下载到 PLC 中，菜单栏中选择“监控/模拟器”>“PLC 传输”，下载完
成后将 PLC 切换为监控模式，监控 PLC 与 EX-1120 通讯状态，如图 5-7-35 所示。

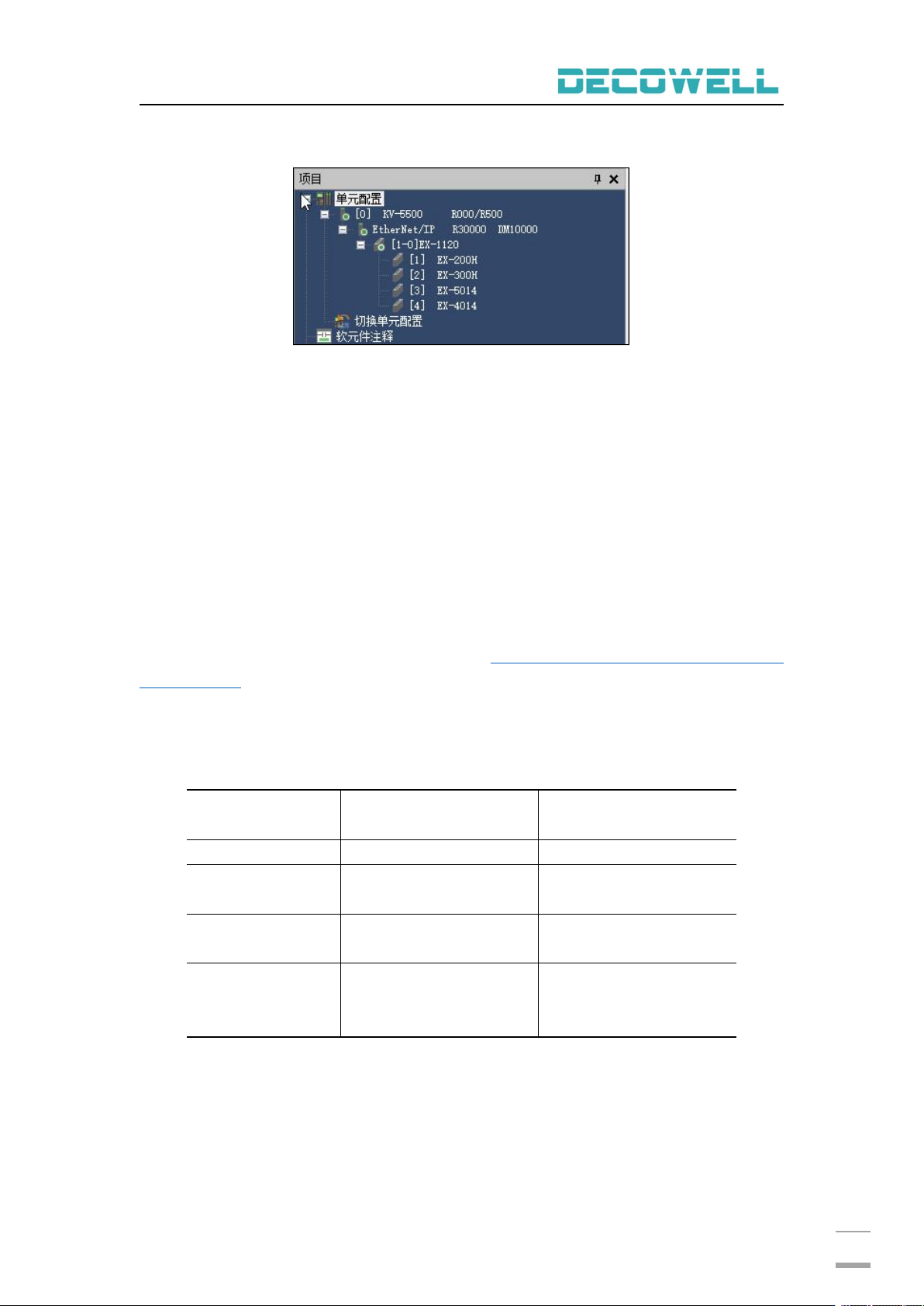

图 5-7-36 监控 PLC 与 EX-1120 通讯状态
5.8 EX-1121 与 PLC 连接
5.8.1 Machine Expert 与 EX-1121 连接及其配置
注意：
① EX-1121 有两种模式：特殊模式和普通模式，特殊模式只能配合基恩士 CPU 使用，出厂
默认为普通模式；
② EX-1121 出厂默认为 BOOTP 模式，无 IP 地址。IP 地址设置请参照 6.3.6 EX-1121 适配器
IP 地址设定。
③ 普通模式下 EX-1121 右侧配置 IO 模块与 EtherNet/IP 通讯输入输出字节长度设置
当 EX-1121 右侧只有输入或者输出模块时，输出（O-->T）字节长度配置为 1Byte 或输
入（T—>O）字节长度配置为 1Byte，如果输入输出 IO 模块都是没有，则将输入（T-->O）
字节长度和输出（O-->T）字节长度都配置为 1Byte。
硬件配置
输入（T-->O）
字节长度
输出（O-->T）
字节长度
EX-1121
1
1
EX-1121
EX-200H
2
1
EX-1121
EX-300H
1
2
EX-1121
EX-200H
EX-300H
2
2
1、通讯连接图，如图 5-8-1 所示
