EX 系列远程 IO-用户手册 52 图 4-22 EX-6111 高速脉冲输出模块接线图 注意： EX- 6111 模 块与驱动器 连接线 缆不带屏 蔽， 建 议长度不 超过 1. 5m， 带屏蔽 不超过 2m 。 图 4-23 EX-6121 高速脉冲输出模块接线图 注意： EX- 6121 模块 与驱动器 连接线 缆不带屏蔽 ， 建议长度不 超过 1 .5m， 带屏蔽不超 过 1 0m。 4.2.8 通讯 模块接线图 EX-6…
EX 系列远程 IO-用户手册
51
图 4-20 EX-6021 编码器模块接线图
注意：差分式编码器连接线最长不得超过 10m
图 4-21 EX-6101 高速脉冲输出模块接线图
注意：EX-6101 模块与驱动器连接线缆不带屏蔽，建议长度不超过 1.5m，带屏蔽不超过 2m。
EX 系列远程 IO-用户手册
52
图 4-22 EX-6111 高速脉冲输出模块接线图
注意：EX-6111 模块与驱动器连接线缆不带屏蔽，建议长度不超过 1.5m，带屏蔽不超过 2m。
图 4-23 EX-6121 高速脉冲输出模块接线图
注意：EX-6121 模块与驱动器连接线缆不带屏蔽，建议长度不超过 1.5m，带屏蔽不超过 10m。
4.2.8 通讯模块接线图
EX-6301 模块接线图如图 4-24 所示。
EX-6311 模块接线图如图 4-25 所示。
EX-6321 模块接线图如图 4-26 所示。
EX 系列远程 IO-用户手册
53

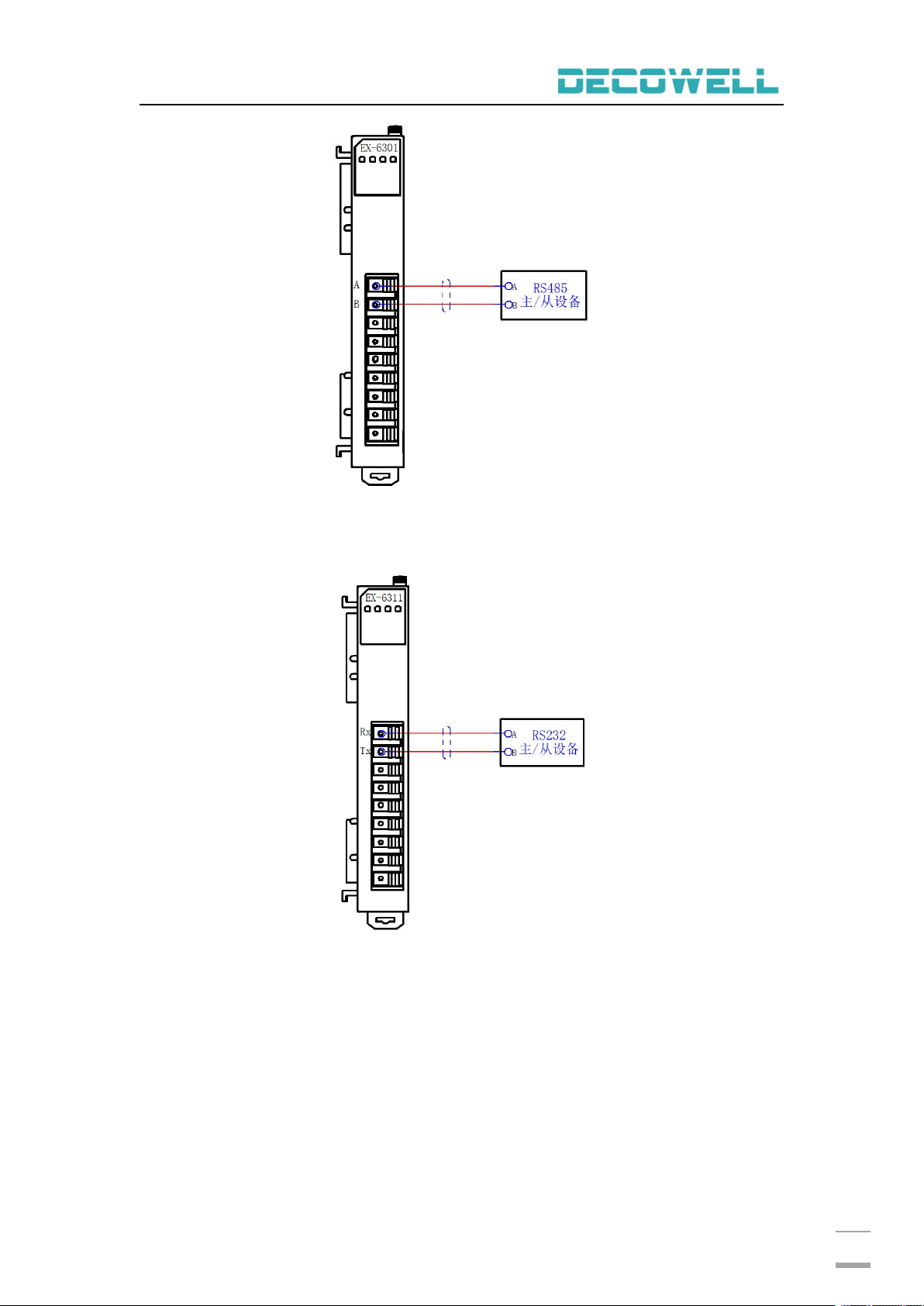

图 4-24 EX-6301 模块接线图
提示：EX-6301 模块与 RS485 主/从设备之间的通讯距离取决于通讯介质（如通讯电缆或无
线中继）或波特率。
图 4-25 EX-6311 模块接线图
提示：EX-6311 模块与 RS232 主/从设备之间通讯距离使用带屏蔽电缆建议距离不超过 15m。
