EX 系列远程 IO-用户手册 120 图 5-7-13 安装 EDS 文件 5、新建工程与设备组态 打开 CODESYS SP16，创建工程， 并在设备树下右击“ Device” 选择“添加设 备” ，在添加设备窗口中选择“Ethernet” ，如图 5-7-14 所示。 在设备 树中 右击 选择“ Ethernet” 选择“ 添加设 备” ，在 添加 设备窗 口中 选 择“EtherNet/IP Scanner” ，如图 5-7-1…
EX 系列远程 IO-用户手册
119
EX-1120
EX-200H
2
1
EX-1120
EX-300H
1
2
EX-1120
EX-200H
EX-300H
2
2
1、通讯连接图，如图 5-7-12 所示
图 5-7-12 通讯连接图
2、硬件配置如表 5-7-3 所示
表 5-7-3 硬件配置表
硬件
数量
备注
编程电脑
1
安装 CODESYS SP16
控制器
1
EX-1120
1
EtherNet/IP 适配器
EX-200H
1
数字量输入模块
EX-300H
1
数字量输出模块
EX-4014
1
模拟量输入模块
EX-5014
1
模拟量输出模块
3、IP 地址设置
案例中 CODESYS 控制器的 IP 地址为 192.168.1.198，EX-1120 适配器出厂默
认网段是 192.168.0.X。
①使用软件 IP Setting Tool 将网段修改与 PLC 一致；
②通过适配器上的拨码开关将 IP 地址为 192.168.1.33。
4、安装 EDS 文件
打开 CODESYS SP16 编程软件，在菜单栏中选择“工具”>“设备存储库”，
在设备存储库窗口中选择“安装”，如图 5-7-13 所示，选择 EDS 文件夹下的“通
用版本”>“EX-1120_V1.1”并确认安装。
EX 系列远程 IO-用户手册
120
图 5-7-13 安装 EDS 文件
5、新建工程与设备组态
打开 CODESYS SP16，创建工程，并在设备树下右击“Device”选择“添加设
备”，在添加设备窗口中选择“Ethernet”，如图 5-7-14 所示。
在设备树中右击选择“Ethernet”选择“添加设备”，在添加设备窗口中选
择“EtherNet/IP Scanner”，如图 5-7-15 所示。
图 5-7-14 添加以太网适配器
图 5-7-15 添加 EthernetIP 扫描器

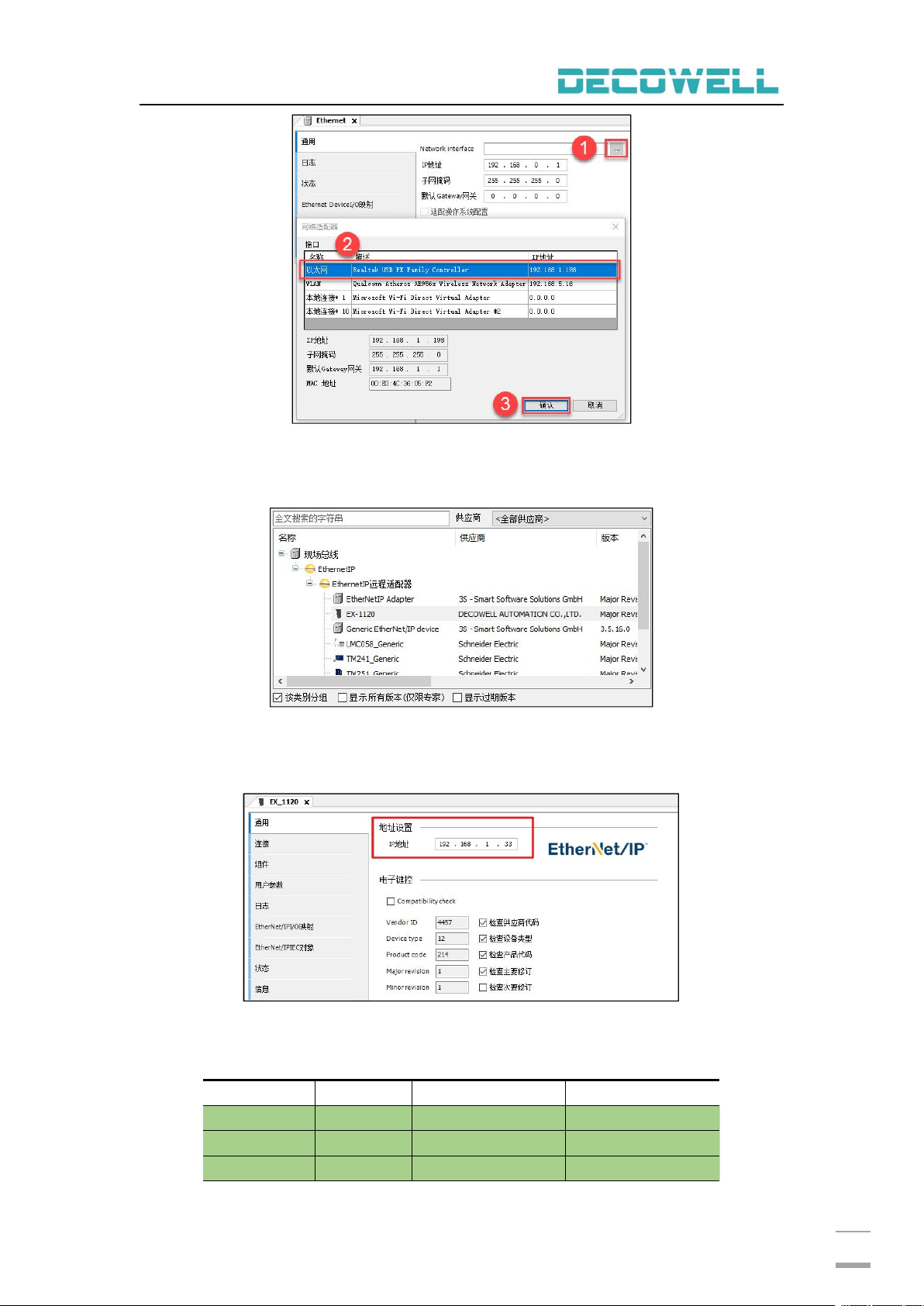

配置以太网适配器的网卡，双击设备树下“Ethernet”，打开页面选择需要
和 EtherNet/IP 从站通讯的网卡，如图 5-7-16 所示。
EX 系列远程 IO-用户手册
121
图 5-7-16 配置以太网适配器的网卡
右击设备树下面的“EtherNet_IP_Scanner”选择“添加设备”，在添加设备
窗口中选择“EX-1120”，如图 5-7-17 所示。
图 5-7-17 添加 EX-1120 适配器
配置 EX-1120 适配器 IP 地址，双击设备树中“EX_1120”，填写 IP 地址（此
处 IP 地址需与实际模块设置的一致），如图 5-7-18 所示。
图 5-7-18 配置 EX-1120 适配器 IP 地址
计算模块占用字节数：
表 5-7-4 模块占用字节数
模块型号
数量
输入输出类型
占用字节数
EX-2xx8
1
输入（T-->O）
1
EX-2xxH
1
输入（T-->O）
2
EX-2xxS
1
输入（T-->O）
4
