EX 系列远程 IO-用户手册
27
2.2.2 数字量输出模块
数字量输出模块的输出信号分为晶体管和继电器两种，其中晶体管类型输出
有效电平又分为高电平信号(PNP）和低电平信号（NPN）两类。数字量输出模块有
8 点、16 点、32 点三种类型的规格可供选择。
产品型号信息
型号
规格描述
订货号
EX-3008
8 路数字量输出，输出信号为低电平（NPN）
02-03-01
EX-3108
8 路数字量输出，输出信号为高电平（PNP）
02-03-02
EX-300H
16 路数字量输出，输出信号为低电平（NPN）
02-03-03
EX-310H
16 路数字量输出，输出信号为高电平（PNP）
02-03-04
EX-3208
8 路继电器输出，输出信号为继电器（常开）
02-03-05
EX-300S
32 路数字量输出，输出信号为低电平（NPN）
02-03-06
EX-310S
32 路数字量输出，输出信号为高电平（PNP）
02-03-07
模块指示灯
通道指示灯颜色
状态
定义
绿色
常亮
模块有信号输出
灭
模块无信号输出
模块参数介绍
技术参数
型号
EX-3008
EX-3108
EX-300H
EX-310H
EX-3208
EX-300S
EX-310S
产品名称
数字量输出模块
信号类型
NPN
PNP
NPN
PNP
继电器
NPN
PNP
电流消耗
50mA
50mA
72mA
72mA
45mA
17mA
17mA
输出特性
产品名称
数字量输入模块
信号类型
NPN
PNP
NPN
PNP
NPN&PNP
NPN
PNP
功耗
24mA
24mA
25mA
25mA
30mA
17mA
12mA
输入特性
输入通道数
8
16
32
8
输入额定电压
0V
24V
0V
24V
0V,24V
0V
24V
去抖时间
可配置：1～10ms，默认值：3ms
隔离耐压
AC500V
隔离方式
光耦隔离
物理参数
尺寸规格
90mm×67mm×14mm
工作温度
0～55℃
存储温度
-20～85℃
相对湿度
95% 无冷凝
防护等级
IP20
EX 系列远程 IO-用户手册
28
输出通道数
8
8
16
16
8
32
32
功耗
0V
24V
0V
24V
-
0V
24V
驱动能力
单通道负载 500mA,每连续的 8 个通
道最大总电流 2A
2A,DC30
V/0.5A,
AC125V
单通道负载
500mA,每连续的 8
个通道最大总电
流 2A
负载类型
阻性负载、感性负载、灯负载
过流保护
支持
过热保护
支持
隔离耐压
AC500V
隔离方式
光耦隔离
物理参数
尺寸规格
90mm×67mm×14mm
工作温度
0～55℃
存储温度
-20～+85℃
相对湿度
95% 无冷凝
防护等级
IP20
2.3 模拟量模块
模拟量模块分为输入和输出两种模块，按照信号类型分为电压型和电流型，
按照分辨率分为 12 位和 16 位，按照通道可以分为 4、8 通道。
2.3.1 模拟量输入模块
模拟量输入模块分为电压型和电流型。电压型输入模块有 4 种量程可选择，
分别为 0～10V，±10V，0～5V，±5V；电流型输入模块为 4～20mA，0～20mA，模
拟量输入模块分辨率有 12bit（精度 0.1%）和 16bit（精度 0.02%）。
产品型号信息
型号
规格描述
订货号
EX-4014
4 通道电压输入，分辨率 12bit，精度 0.1%，
量程范围 0～10V
02-04-01
4 通道电压输入，分辨率 12bit，精度 0.1%，
量程范围 0～5V
02-04-02
EX-4114
4 通道电压输入，分辨率 12bit，精度 0.1%，
量程范围±10V
02-04-03
4 通道电压输入，分辨率 12bit，精度 0.1%，
量程范围±5V
02-04-04
EX-4054
4 通道电压输入，分辨率 16bit，精度 0.02%，
量程范围 0-10V
02-04-05
4 通道电压输入，分辨率 16bit，精度 0.02%，
量程范围 0-5V
02-04-06
EX-4154
4 通道电压输入，分辨率 16bit，精度 0.02%，
量程范围±10V
02-04-07
4 通道电压输入，分辨率 16bit，精度 0.02%，
量程范围±5V
02-04-08
EX 系列远程 IO-用户手册
29
模块指示灯
通道指示灯颜色
状态
定义
绿色
闪烁
有模拟量信号输入
常亮
模拟量输入超量程
灭
无模拟量信号输入

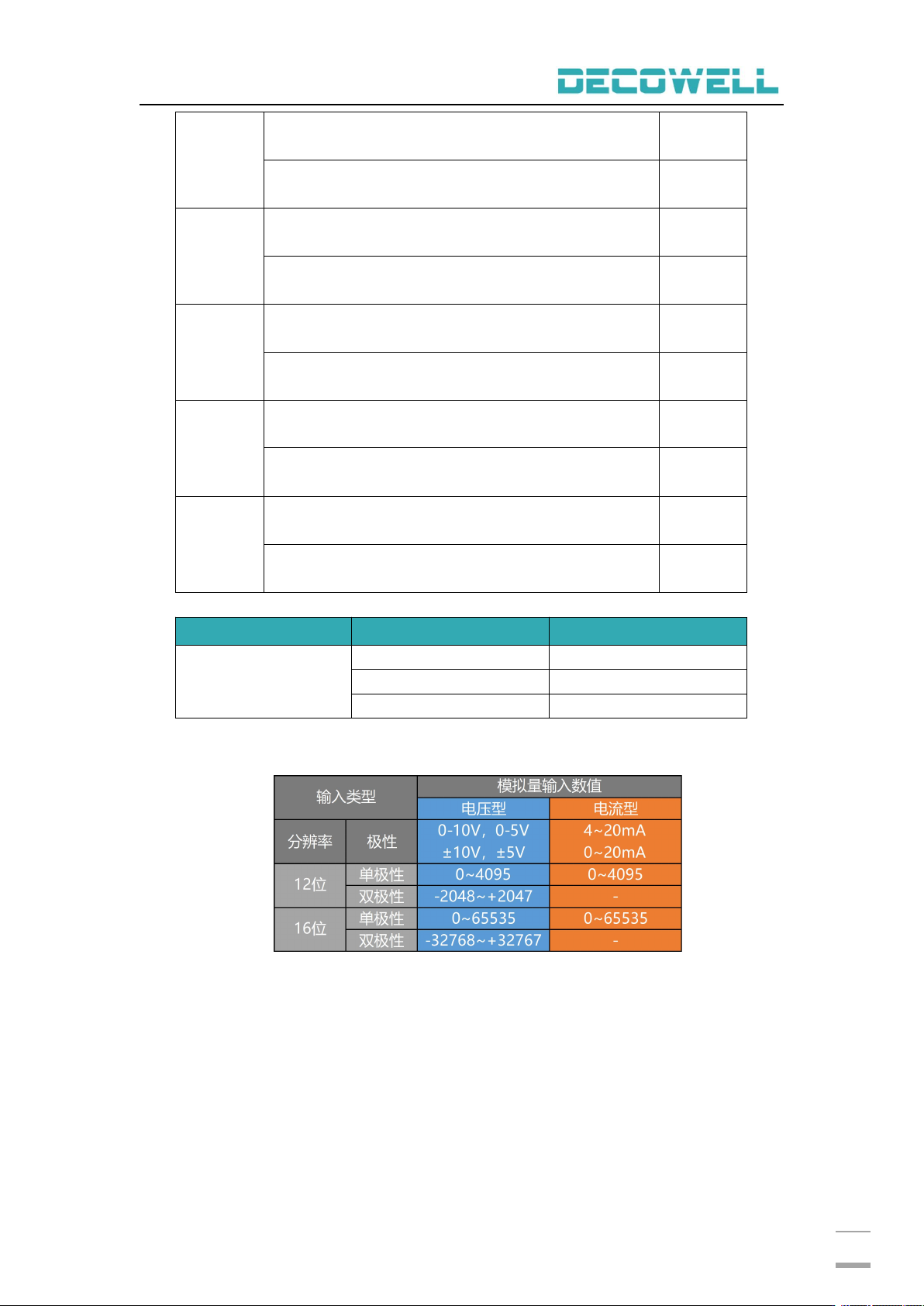

下表为模拟量输入量程的对应数值表，折线图中蓝线为电压型，橙色为电流型
模拟量量程对应数值
模拟量电压型输入模块数模曲线
EX-4414
4 通道电流输入，分辨率 12bit，精度 0.1%，
量程范围 4～20mA
02-04-09
4 通道电流输入，分辨率 12bit，精度 0.1%，
量程范围 0～20mA
02-04-10
EX-4454
4 通道电流输入，分辨率 16bit，精度 0.02%，
量程范围 4～20mA
02-04-11
4 通道电流输入，分辨率 16bit，精度 0.02%，
量程范围 0～20mA
02-04-12
EX-4018
8 通道电压输入，分辨率 12bit，精度 0.1%，
量程范围 0～10V
02-04-29
8 通道电压输入，分辨率 12bit，精度 0.1%，
量程范围 0～5V
02-04-30
EX-4118
8 通道电压输入，分辨率 12bit，精度 0.1%，
量程范围±10V
02-04-31
8 通道电压输入，分辨率 12bit，精度 0.1%，
量程范围±5V
02-04-32
EX-4418
8 通道电流输入，分辨率 12bit，精度 0.1%，
量程范围 4～20mA
02-04-33
8 通道电流输入，分辨率 12bit，精度 0.1%，
量程范围 0～20mA
02-04-34
