5-9-11 程序下载
5-9-12 设备监控
5.9.2 Step7 smart EX-1112 连接及其配置
1、通讯连接图,如图 5-9-13 所示。
5-9-13 通讯连接图
2、硬件配置如表 5-9-2 所示
EX 系列远程 IO-用户手册
161
5-9-2 硬件配置表
硬件
数量
备注
编程电脑
1
安装 STEP7-MicroWIN
SMART
控制器
1
CPU ST40(DC/DC/DC)
EX-1112
1
PROFINET 适配器
EX-4014
1
模拟量输入模块
EX-5014
1
模拟量输出模块
EX-200H
1
数字量输入模块
EX-300H
1
数字量输出模块
网线
若干
3、安装 GSD 文件
打开 STEP7-MicroWIN SMART,菜单栏中选择“GSDML 管理”,如图 5-9-14
示。
5-9-14 安装 GSD 文件
4、分配设备名称
在菜单栏中选择“工具”>“查找 PROFINET 设备,在窗口中选择与模块
接的网卡并查找设备,选择网络中的模块并编辑其设备名称,如图 5-9-15 所示。
注意:
①选择网卡时,同一个网卡会出现两个选项,如下图所示,这里选择不带 Auto 的网卡
②设备名称分配完成后,注意在组态 IO 模块时,使用的设备名称必须与上述分配的
称一致,否则 PLC 将无法正常与 IO 模块通讯。
EX 系列远程 IO-用户手册
162

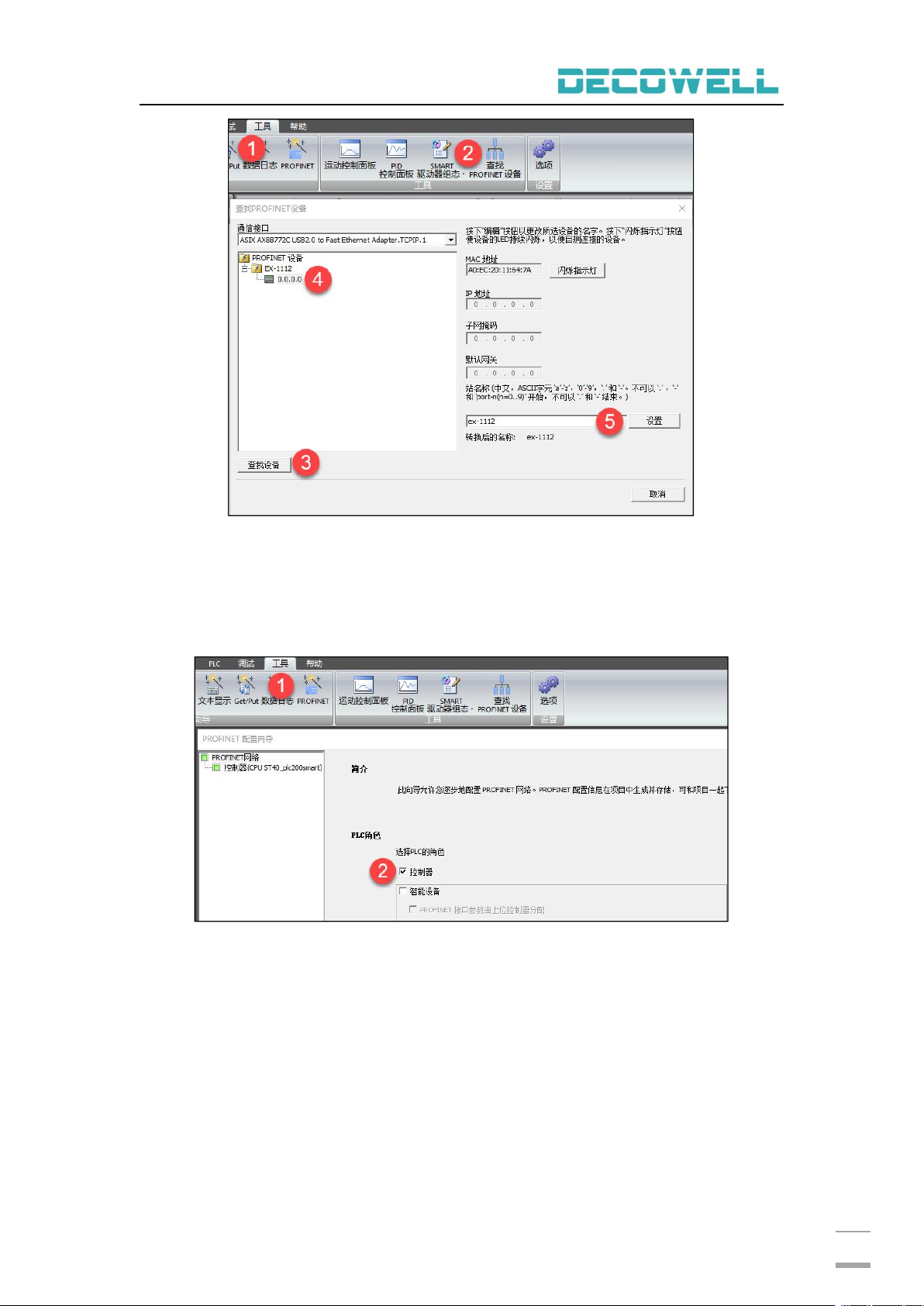

5-9-15 分配设备名称
5、新建工程与设备组态
菜单栏中选择“工具”>“PROFINET”选择 PLC 角色为控制器,如图 5-9-16
所示,添加适配器并分配设备名称(需与上面步骤 4 中分配的设备名称一致)
IP 地址,如图 5-9-17 所示,添加 IO 模块,如图 5-9-18 所示,最后选择生成。
5-9-16 选择 PLC 角色
