EX 系列远程 IO-用户手册
69
图 5-2-3 新建工程
组态设备，在网络视图中展开硬件目录，并选择适配器，如图 5-2-4 所示，
双击适配器进入设备视图中组态 I/O 模块，如图 5-2-5 所示。
图 5-2-4 组态设备
图 5-2-5 组态 I/O 模块
EX 系列远程 IO-用户手册
70
在网络视图中为 IO 分配控制器，鼠标单击 IO 模块中“未分配”，选择
PLC_1.PROFINET 接口_1,如图 5-2-6 所示。
图 5-2-6 分配 IO 控制器
设置 I/O 模块的 IP 地址，在设备视图中，鼠标双击模块进入属性视图中，
如图 5-2-7 所示。
图 5-2-7 分配 IP 地址
远程 I/O 模块分配设备名称，右键模块选择“分配设备名称”如图 5-2-8，
选择接口类型以及更新列表并分配名称如图 5-2-9 所示。
图 5-2-8 分配设备名称 图 5-2-9 写入设备名称
5、程序下载与设备监控
EX 系列远程 IO-用户手册
71

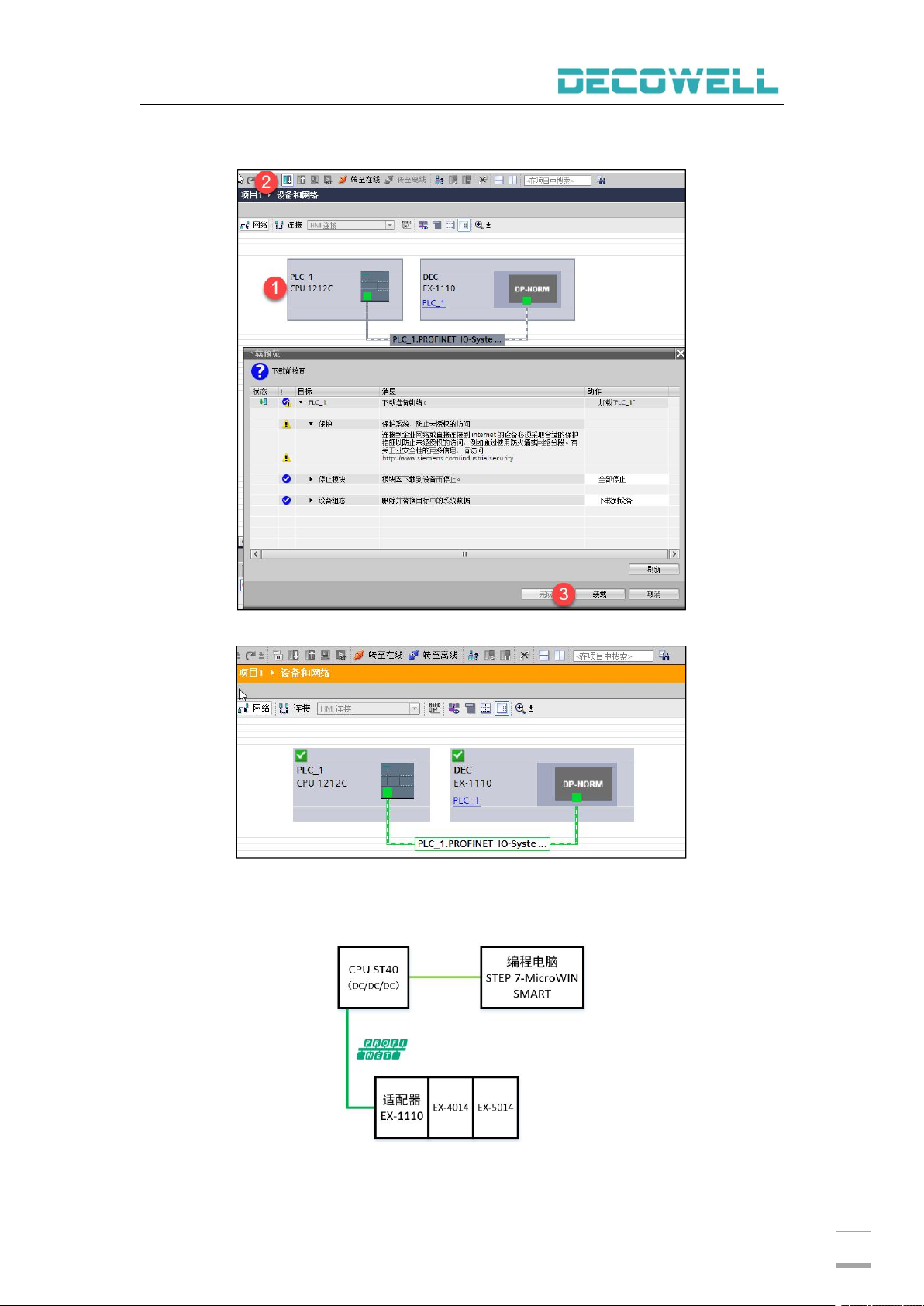

网络视图中选择所有设备并下载，如图 5-2-10 所示，程序下载完成后启动
CPU 运行，并转至在线监控通讯是否正常，如图 5-2-11 所示。
图 5-2-10 程序下载
图 5-2-11 设备监控
5.2.2 Step7 smart 与 EX-1110 连接及其配置
1、通讯连接图，如图 5-2-12 所示。
图 5-2-12 通讯连接图
