2.7.1 电源模块与终端模块
产品型号信息
型号
规格描述
订货号
EX-TER01
终端模块
02-00-00
EX-0100
系统电源 I/O 及电源模块，侧供电压 DC24V 转电压
DC5V±5%，最大输出负载 2A，用于适配器与 IO 模块
处理器供电，其中可提供 IO 电源为 10A。
02-00-01
EX-0200
系统电源模块，侧供电压 DC24V 转 DC5V±5%，最大输
出负载 2A，主要同于 IO 模块输入输出端口供电，输
出为负载，输入为公共端
02-00-02
EX-0300
I/O 电源模块，侧供电压 24V，最大输出负载 10A
02-00-03
模块参数介绍
技术参数
型号
EX-0100
EX-0200
EX-0300
产品名称
系统电源及 I/O 电
源模块
系统侧电源模块
I/O 电源模块
电源特性
系统侧供电电
压
DC24V(18～36V)
输出系统电压
5V（±5%）
输出系统电流
2A（Max）
2A
—
IO 侧供电电压
DC24V(18～36V)
—
DC24V(18～36V)
IO 侧负载电流
10A（Max）
—
10A（Max）
过压保护
支持
防反接保护
支持
物理参数
尺寸规格
90mm×67mm×14mm
工作温度
0-55℃
存储温度
-20～+85℃
相对湿度
95% 无冷凝
防护等级
IP20
EX 系列远程 IO-用户手册
41
3 模块安装
3.1 基本知识
EX 系统所有模块都属于开放式设备，这意味着，EX 系统 I/O 模块只能安装
在接轨、控制柜或电气操作室以及干燥的环境中（防护等级 IP20）。在机柜、控
制柜或操作室处，需提供安全防护，防止触电和火宅蔓延。
EX 系列 I/O 模块可安装在符合 EN 60715 标准（35×7.5 mm 或 35×15 mm）
的安装导轨上。在控制柜中，需要将安装导轨单独接地。例外情况：如果将导轨
安装在接地的镀锌安装板上，则无需单独将导轨接地。
3.2 安装间隙
安装或拆卸 EX 分布式 I/O 系统时，必须保留最小的间隙，如图 3-1 所示。
图 3-1 安装最小间隙
3.3 IO 模块安装
3.3.1 整组模块安装
将整组已经安装好的模块固定到导轨上，如图 3-2 所示。
1
将所有模块的导轨卡扣松开。
2
模块钩挂在安装导轨上。
3
模块固定在导轨上。
4
模块导轨卡扣锁紧。
EX 系列远程 IO-用户手册
42

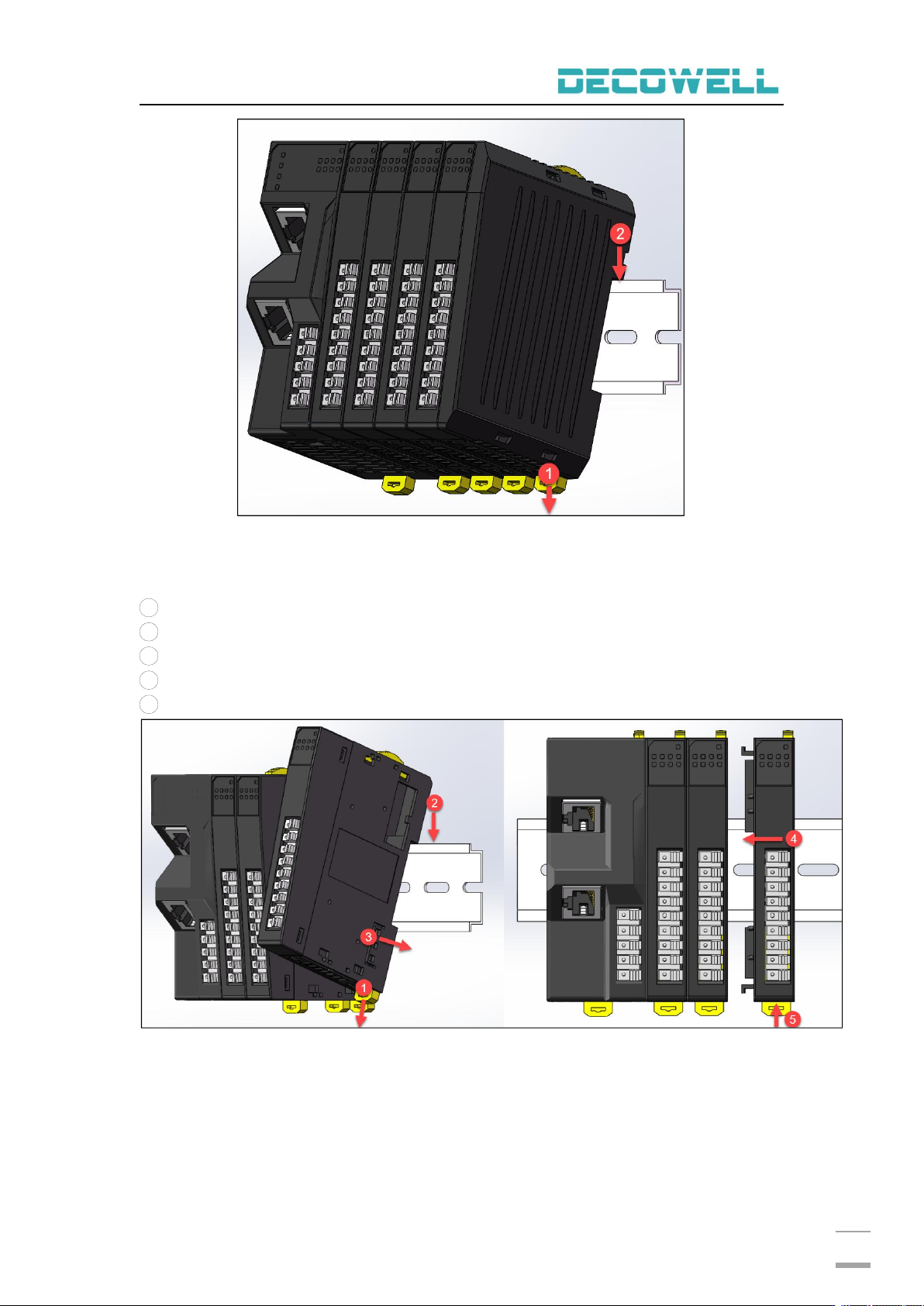

图 3-2 整组模块安装
3.3.2 增加 I/O 模块
在安装完成上的 I/O 系统增加单个 I/O 模块的顺序，如图 3-3 所示。
1
将模块导轨卡扣松开。
2
将模块钩挂在安装导轨上。
3
模块固定在导轨上。
4
从导轨上将模块向左平移。
5
将模块导轨卡扣锁紧。
图 3-3 增加 I/O 模块
3.4 制线标准与接线标准
接线的导线线径为 0.2-1.5,剥线长度为 9-10mm，接线器建议使用管式冷压端子.
具体制线标准如图 3-4 所示。
