EX 系列远程 IO-用户手册 67 图 5-1-33 节点地址写入 注意：节点地址写入后，需重启设备，节点地址才生效。 设备重启后将程序下载到控制中， 菜单栏中选择 “控制器” > “ 传送中” > “传 送到控制器（T） ” ，如图 5-32 所示，并执行下载，如图 5-1-34 所示。 图 5-1-34 程序下载 图 5-1-35 执行下载
EX 系列远程 IO-用户手册
66
图 5-1-30 添加适配器
在 EtherCAT 视图中，鼠标点击 EX-1100，选择“编辑模块配置”如图 5-1-31
所示，根据实际 I/O 硬件组态来进行 I/O 组态，如图 5-1-32 所示。
图 5-1-31 编辑模块配置
图 5-1-32 I/O 组态
点击在线图标，鼠标放置在主设备的图标上右键，选择写入从设备节点地址
（WELL-LINK EtherCAT 从站设备默认节点为 0，所以必须设置节点号），如图
5-1-33 所示。
EX 系列远程 IO-用户手册
67
图 5-1-33 节点地址写入
注意：节点地址写入后，需重启设备，节点地址才生效。
设备重启后将程序下载到控制中，菜单栏中选择“控制器”>“传送中”>“传
送到控制器（T）”，如图 5-32 所示，并执行下载，如图 5-1-34 所示。
图 5-1-34 程序下载
图 5-1-35 执行下载
EX 系列远程 IO-用户手册
68
5.2 EX-1110 与 PLC 连接
5.2.1 TIA Portal 与 EX-1110 连接及其配置

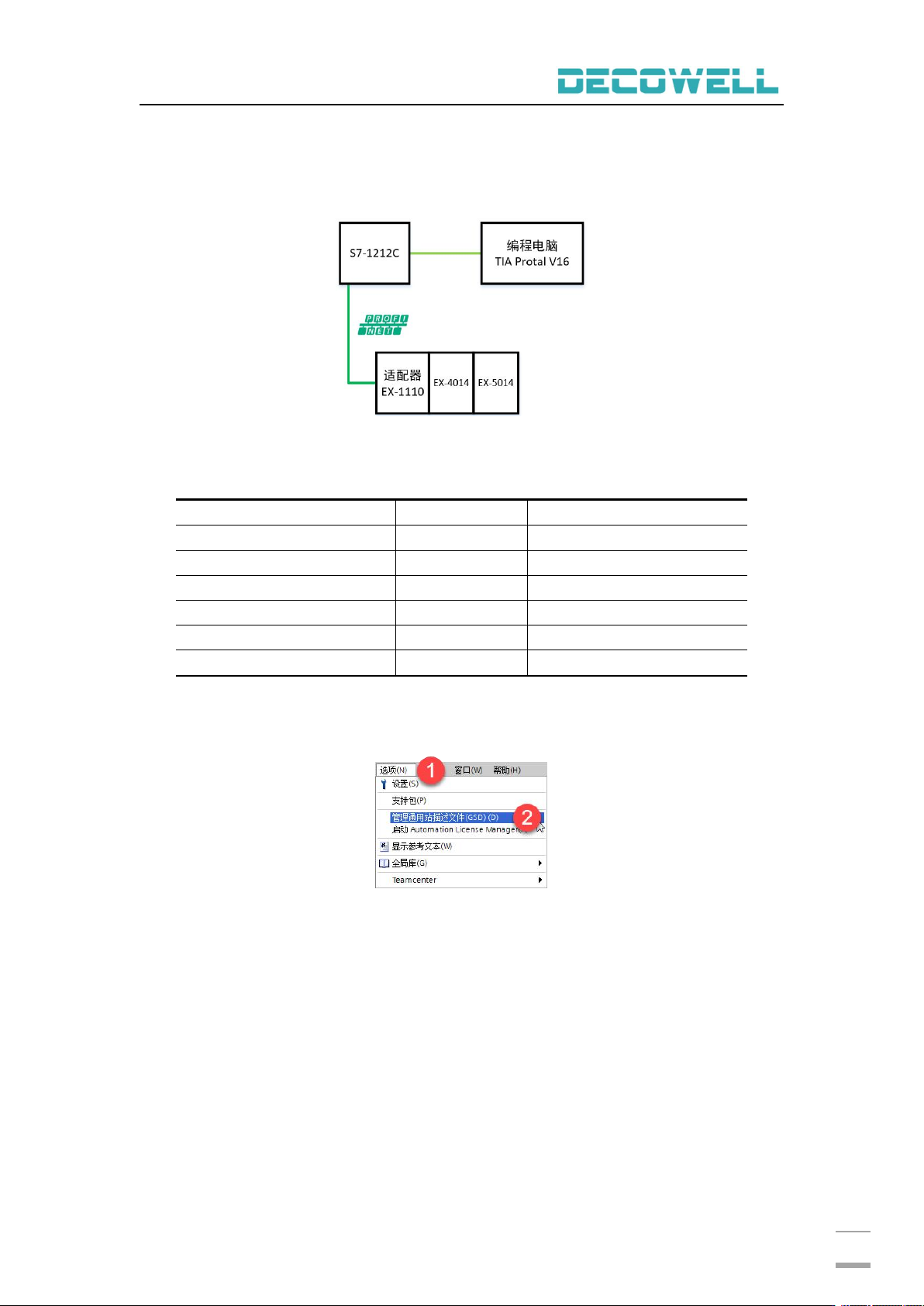

1、通讯连接图，如图 5-2-1 所示。
图 5-2-1 通讯连接图
2、硬件配置如表 5-2-1 所示
表 5-2-1 硬件配置表
硬件
数量
备注
编程电脑
1
安装 TIA Portal V16
控制器
1
S7-1212C
EX-1110
1
PROFINET 适配器
EX-4014
1
模拟量输入模块
EX-5014
1
模拟量输出模块
网线
若干
3、安装 GSD 文件
打开 TIA Portal V16，菜单栏中选择“选项”>“支持设备描述文件（GSD）”，
如图 5-2-2 所示。
图 5-2-2 安装 GSD 文件
4、新建工程与设备组态
打开 TIA Portal V16，选择新建工程并组态，如图 5-2-3 所示。
