5.9 EX-1112 与 PLC 连接
5.9.1 TIA Portal 与 EX-1112 连接及其配置
1、通讯连接图，如图 5-9-1 所示。
图 5-9-1 通讯连接图
2、硬件配置如表 5-9-1 所示
表 5-9-1 硬件配置表
硬件
数量
备注
编程电脑
1
安装 TIA Portal V16
控制器
1
S7-1214C
EX-1112
1
PROFINET 适配器
EX-4014
1
模拟量输入模块
EX-5014
1
模拟量输出模块
EX-200H
1
数字量输入模块
EX-300H
1
数字量输出模块
网线
若干
3、安装 GSD 文件
打开 TIA Portal V16，菜单栏中选择“选项”>“支持设备描述文件（GSD）”，
如图 5-9-2 所示。
图 5-9-2 安装 GSD 文件
4、新建工程与设备组态
打开 TIA Portal V16，选择新建工程并组态，如图 5-9-3 所示。
EX 系列远程 IO-用户手册
157
图 5-9-3 新建工程
组态设备，在网络视图中展开硬件目录，并选择适配器，如图 5-9-4 所示，
双击适配器进入设备视图中组态 I/O 模块，如图 5-9-5 所示。
图 5-9-4 组态设备
EX 系列远程 IO-用户手册
158

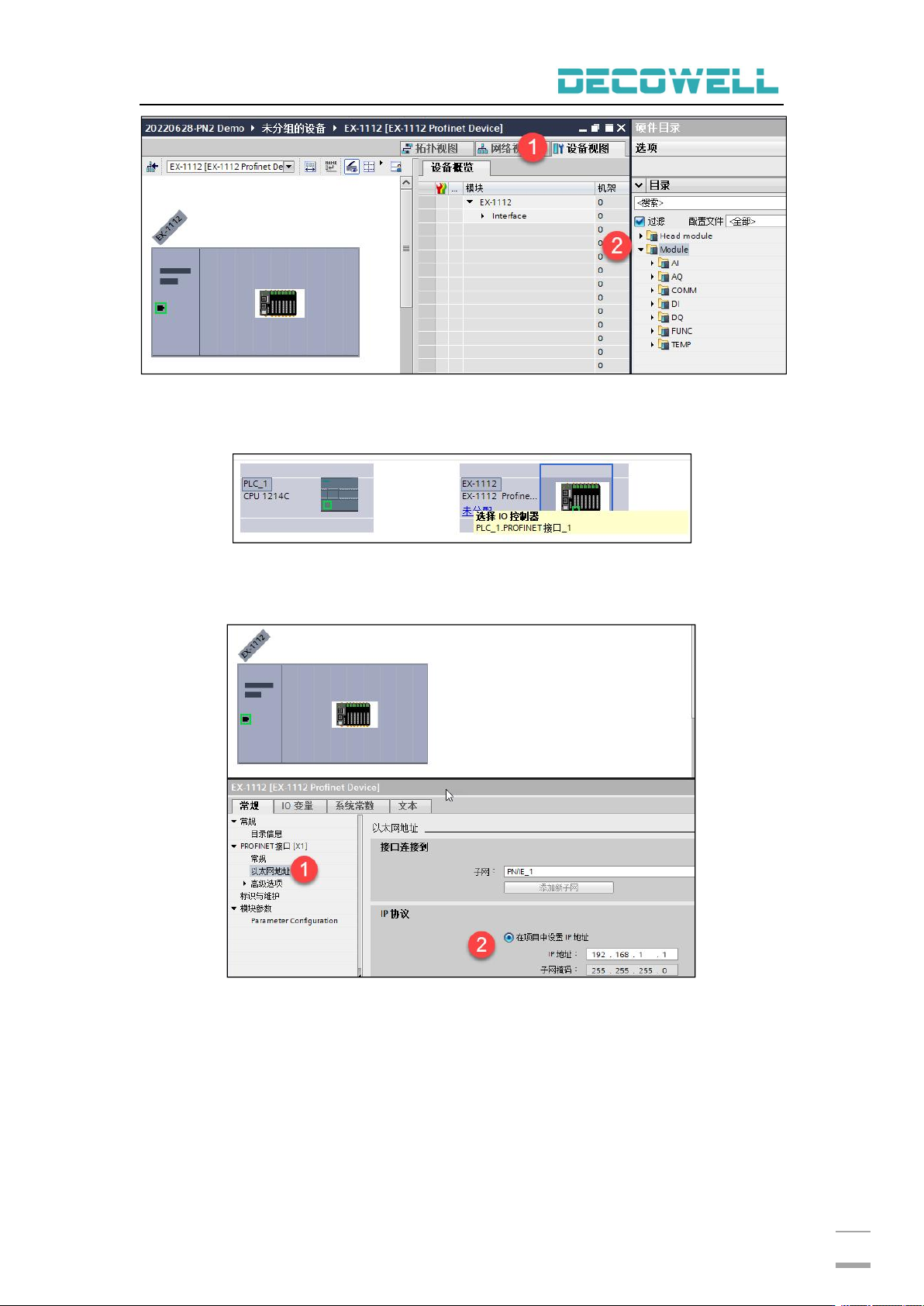

图 5-9-5 组态 I/O 模块
在网络视图中为 IO 分配控制器，鼠标单击 IO 模块中“未分配”，选择
PLC_1.PROFINET 接口_1,如图 5-9-6 所示。
图 5-9-6 分配 IO 控制器
设置 I/O 模块的 IP 地址，在设备视图中，鼠标双击模块进入属性视图中，
如图 5-9-7 所示。
图 5-9-7 分配 IP 地址
远程 I/O 模块分配设备名称，右键模块选择“分配设备名称”如图 5-9-8，
选择接口类型以及更新列表并分配名称如图 5-9-9 所示。
