EX 系列远程 IO-用户手册
117
图 5-7-6 配置 IP 地址
计算模块占用字节数：
表 5-7-2 模块占用字节数
模块型号
数量
输入输出类型
占用字节数
EX-2xx8
1
输入（T-->O）
1
EX-2xxH
1
输入（T-->O）
2
EX-2xxS
1
输入（T-->O）
4
EX-3xx8
1
输出（O-->T）
1
EX-3xxH
1
输出（O-->T）
2
EX-3xxS
1
输出（O-->T）
4
EX-4xx4
1
输入（T-->O）
8
EX-4xx8
1
输入（T-->O）
16
EX-5xx4
1
输出（O-->T）
8
EX-5xx8
1
输出（O-->T）
16
配置连接参数，双击默认连接参数，在编辑连接窗口中配置大小为输出字节
（O-->T）10 Byte，输入字节（T-->O）大小也为 10 Byte，如图 5-7-7 所示，
查看 IO 地址映射，如图 5-7-8 所示。
图 5-7-7 配置输入输出字节大小
图 5-7-8 IO 地址映射
案例中实际模块对应的物理地址分配：
注意：实际硬件中 EX-1120 适配器所配置的 IO 模块数量和型号同等，但是模块的排列
顺序不一样，模块对应的物理地址分配也不一样，如图 5-7-9、5-7-10 所示。
EX 系列远程 IO-用户手册
118
图 5-7-9 I/O 排序与地址分配#1(案例中应用)
图 5-7-10 I/O 排序与地址分配#2
在 EtherNet/IP I/O 映射中将一直更新变量选择为“使能 2（一直在总线循
环任务中）”，并将程序下载到 PLC 中，并监控 PLC 运行状态以及 I/O 映射地址，
如图 5-7-11 所示。
图 5-7-11 程序下载并监控
5.7.2 CODESYS 与 EX-1120 连接及其配置
注意：
① IP 地址网段出厂默认是 192.168.0.X，可通过软件 IP Setting Tool 修改网段，适配器
拨码开关设置 IP 地址。
② EX-1120 右侧配置 IO 模块与 EtherNet/IP 通讯输入输出字节长度设置
当 EX-1120 右侧只有输入或者输出模块时，输出（O-->T）字节长度配置为 1Byte 或输
入（T—>O）字节长度配置为 1Byte，如果输入输出 IO 模块都是没有，则将输入（T-->O）
字节长度和输出（O-->T）字节长度都配置为 1Byte。
③ EX-1120 适配器包含两种 PLC 类别模式：普通 PLC 和特殊 PLC 模式。特殊 PLC 指的是基
恩士 PLC，普通 PLC 指的是除基恩士外的其他厂商 PLC，出厂默认 PLC 类别模式为普通 PLC。
硬件配置
输入（T-->O）
字节长度
输出（O-->T）
字节长度
EX-1120
1
1
EX 系列远程 IO-用户手册
119
EX-1120
EX-200H
2
1
EX-1120
EX-300H
1
2
EX-1120
EX-200H
EX-300H
2
2

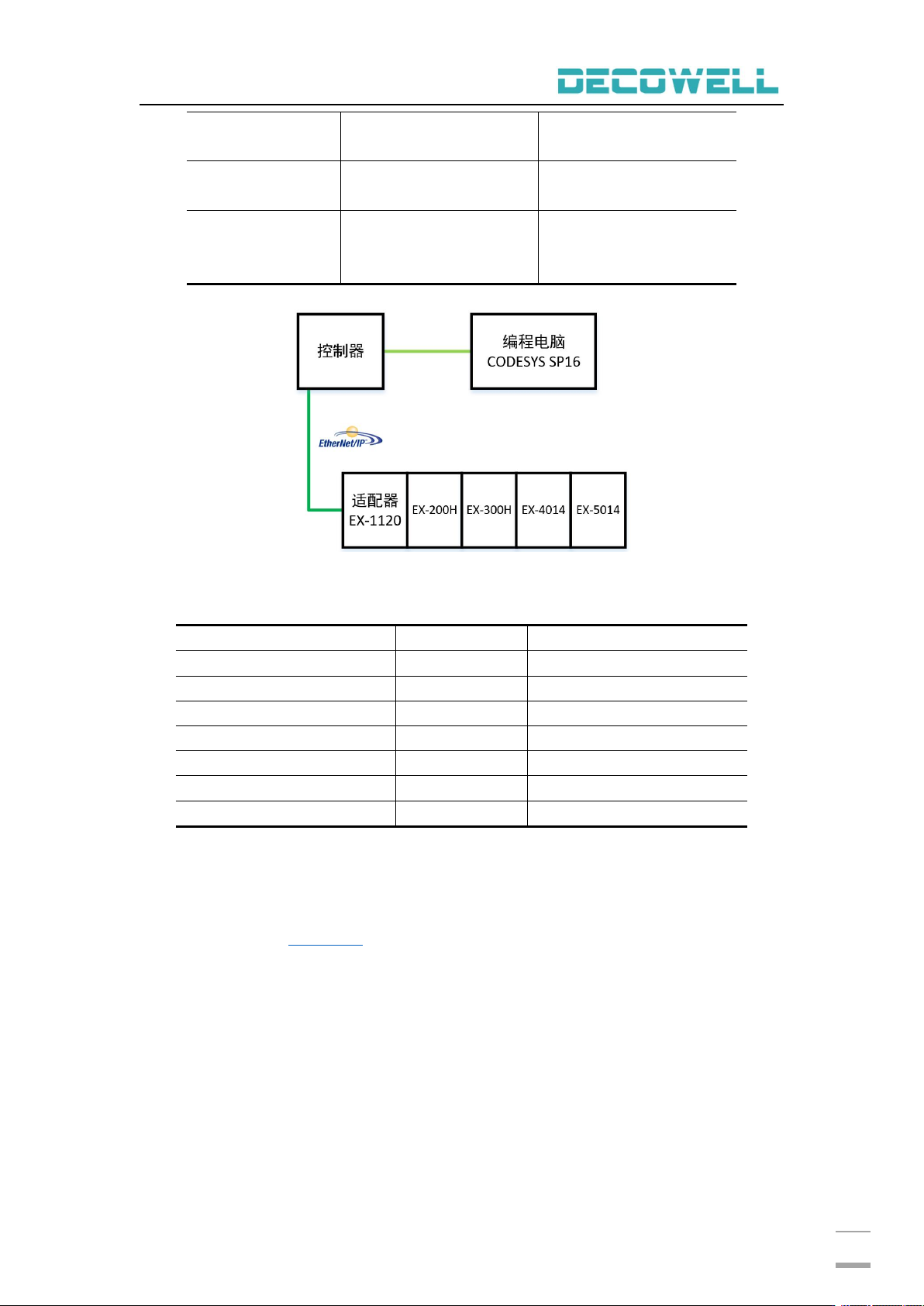

1、通讯连接图，如图 5-7-12 所示
图 5-7-12 通讯连接图
2、硬件配置如表 5-7-3 所示
表 5-7-3 硬件配置表
硬件
数量
备注
编程电脑
1
安装 CODESYS SP16
控制器
1
EX-1120
1
EtherNet/IP 适配器
EX-200H
1
数字量输入模块
EX-300H
1
数字量输出模块
EX-4014
1
模拟量输入模块
EX-5014
1
模拟量输出模块
3、IP 地址设置
案例中 CODESYS 控制器的 IP 地址为 192.168.1.198，EX-1120 适配器出厂默
认网段是 192.168.0.X。
①使用软件 IP Setting Tool 将网段修改与 PLC 一致；
②通过适配器上的拨码开关将 IP 地址为 192.168.1.33。
4、安装 EDS 文件
打开 CODESYS SP16 编程软件，在菜单栏中选择“工具”>“设备存储库”，
在设备存储库窗口中选择“安装”，如图 5-7-13 所示，选择 EDS 文件夹下的“通
用版本”>“EX-1120_V1.1”并确认安装。
