EX 系列远程 IO-用户手册 152 图 5-8-45 I/O 排序与地址分配#2 注意： 8 通道数字量输入/输出模块占用一个字， 8 通道模块地址使用对应物理地址中的 低字节对应的 8 个 Bit。 5.8.5 K V STUDIO 与 E X-1121 连接 及其配置(特殊 模式) 注意： ① EX -1121 有两 种模 式：特 殊模式 和普 通模式 ，特殊 模式 只能配 合基 恩士 CPU 使 用， 出 厂 默认为 普通模式…
EX 系列远程 IO-用户手册
151
图 5-8-42 配置输入/输出字节长度
应用配置并将组态下载到 PLC 程序中，并监控模块运行状态，如图 5-8-43
所示。
图 5-8-43 运行并监控
案例中实际模块对应的物理地址分配：
注意：实际硬件中 EX-1121 适配器所配置的 IO 模块数量和型号同等，但是模块的排列
顺序不一样，模块对应的物理地址分配也不一样，如图 5-8-44、5-8-45 所示。
图 5-8-44 I/O 排序与地址分配#1(案例中应用)
EX 系列远程 IO-用户手册
152
图 5-8-45 I/O 排序与地址分配#2
注意：8 通道数字量输入/输出模块占用一个字，8 通道模块地址使用对应物理地址中的
低字节对应的 8 个 Bit。
5.8.5 KV STUDIO 与 EX-1121 连接及其配置(特殊模式)
注意：
① EX-1121 有两种模式：特殊模式和普通模式，特殊模式只能配合基恩士 CPU 使用，出厂
默认为普通模式；
② EX-1121 出厂默认为 BOOTP 模式，无 IP 地址。IP 地址设置请参照 6.3.6 EX-1121 适配器
IP 地址设定。
③ 普通模式下 EX-1121 右侧配置 IO 模块与 EtherNet/IP 通讯输入输出字节长度设置
当 EX-1121 右侧只有输入或者输出模块时，输出（O-->T）字节长度配置为 1Byte 或输
入（T—>O）字节长度配置为 1Byte，如果输入输出 IO 模块都是没有，则将输入（T-->O）
字节长度和输出（O-->T）字节长度都配置为 1Byte。
硬件配置
输入（T-->O）
字节长度
输出（O-->T）
字节长度
EX-1121
1
1
EX-1121
EX-200H
2
1
EX-1121
EX-300H
1
2
EX-1121
EX-200H
EX-300H
2
2
1、通讯连接图，如图 5-8-46 所示
图 5-8-46 通讯连接图
2、硬件配置如表 5-8-9 所示
表 5-8-9 硬件配置表
EX 系列远程 IO-用户手册
153
硬件
数量
备注
编程电脑
1
安装 KV STUDIO
PLC
1
KV-7500
EX-1121
1
EtherNet/IP 适配器
EX-200H
1
数字量输入模块
EX-300H
1
模拟量输出模块
EX-4014
1
模拟量输入模块
EX-5014
1
模拟量输出模块
3、IP 地址设置
IP 地址设置请参照 6.3.6 EX-1121 适配器 IP 地址设定。
4、XML 文件拷贝
将“基恩士版本”文件夹下的所有文件拷贝到 KV STUDIO 软件的文件夹下：
“C:\ProgramData\KEYENCE\KVS11G_Trial\KVS\EIP_Eds”
5、新建工程与设备组态
打开 KV STUDIO 软件，创建新项目，并在项目设备树中中双击“EtherNet/IP”
打开 EtehrNET/IP 设定窗口，如图 5-8-47 所示。
图 5-8-47 打开 EtherNet/IP 设定窗口

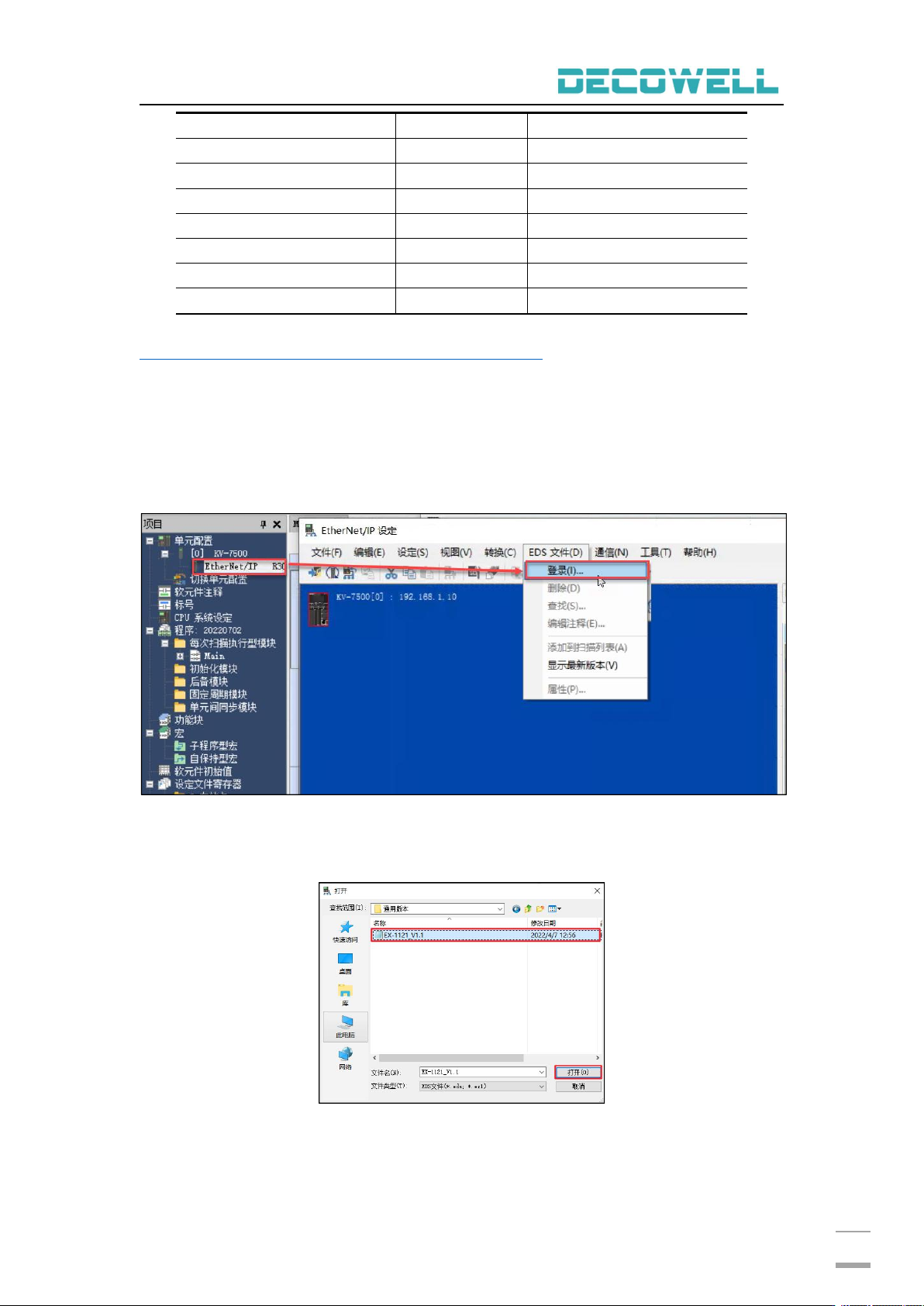

安装 EDS 文件，在 EtherNet/IP 设定窗口的菜单栏中选择“EDS 文件”>“登
入”，打开 EDS 文件夹中“通用版本”>“EX-1121”,如图 5-8-48 所示。
图 5-8-48 安装 EDS 文件
配置 EX-1121 适配器模式为特殊 PLC 模式（出厂默认是普通模式），右侧设
备查找选项中，右击空白区域选择“设备查找”，如图 5-8-49 所示；
