EX 系列远程 IO-用户手册 23 功耗 413mA 常规参数 系统侧电气 隔离 AC500V 防反接保护 支持 过流保护 系统侧支持 ，I/O 侧不支持 过压保护 支持 接线规格 0.2～1.5mm ² 接线方式 免螺丝 外形尺寸 90×67× 34mm 重量 240g 防护等级 IP20 温度范围 工作温度： -10～55℃，存 储温度：-20 ～85℃ 相对湿度 95%无冷凝 2.1.8 E therNet /IP 适配器( E…
EX 系列远程 IO-用户手册
22
灭
网络未连接或异常
7
LINK/ACT2
网口 2 指示灯
绿色
亮
网络连接正常
灭
网络未连接或异常

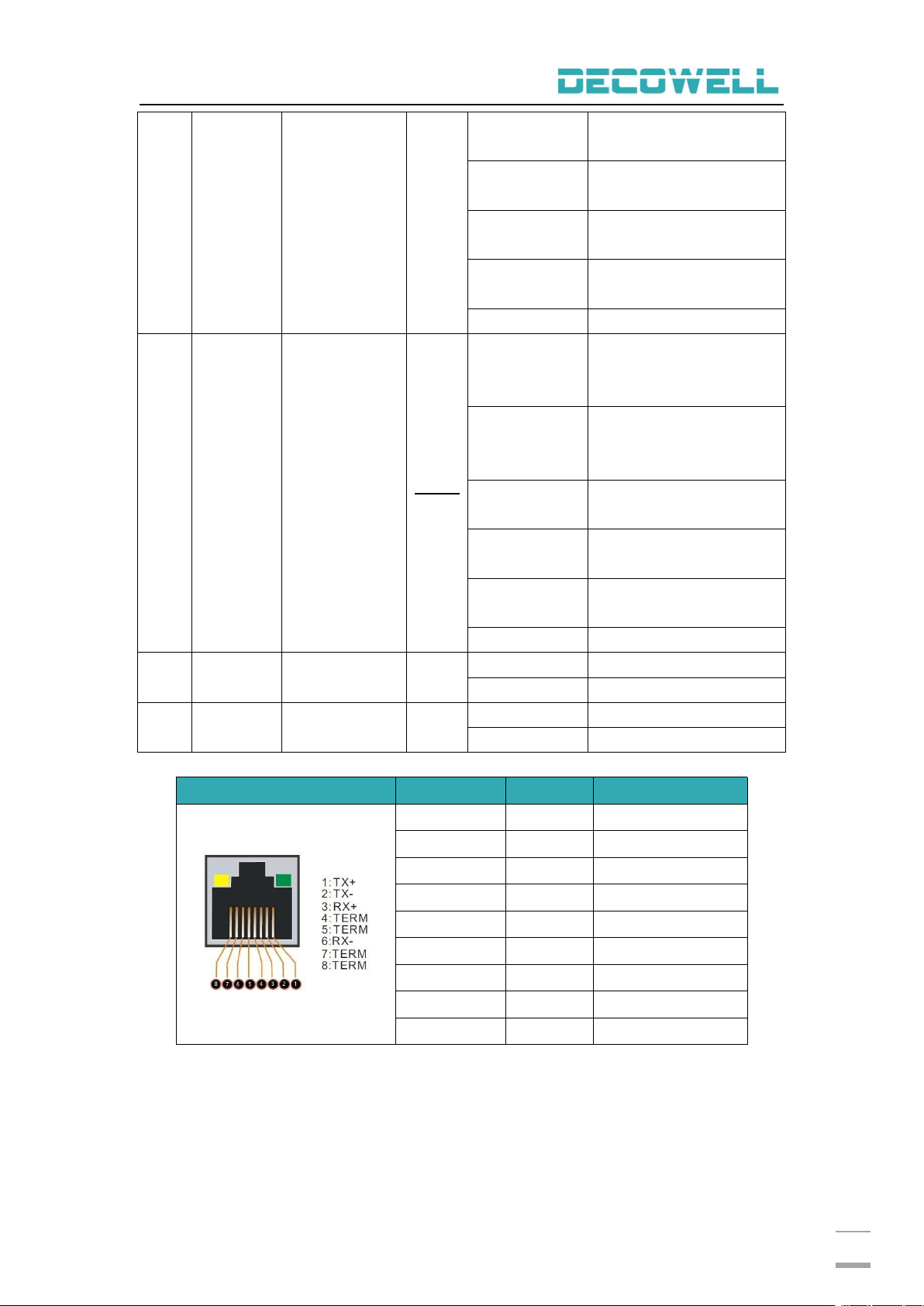

EtherNet/IP 适配器通讯接口定义
以太网接口
位号
信号
信号定义
1
TX+
数据发送正端
2
TX-
数据发送负端
3
RX+
数据接收正端
4
--
--
5
--
--
6
RX-
数据接收负端
7
--
--
8
--
--
连接器外壳
PE
机壳接地
EtherNet/IP 拨码开关定义
注意：EX-1120 默认网段是 192.168.0.X，拨码开关设置 IP 地址，例如需要设置为
192.168.0.195，则将 IP 地址百位拨码设置为 1，十位拨码设置为 9，个位设置为
5.
EtherNet/IP 适配器参数
技术参数
总线协议
EtherNet/IP
地址设置
拨码开关设置
扩展 I/O 数量
32
输入/输出最大字节
Input：504 Byte/Output：504 Byte
总线速率
100Mbps
传输距离
100m（站与站距离）
系统侧电源输入
DC24V(18～36)
系统侧提供电流
2A（Max）
IO 端口侧电源输入
DC24V（±20%）
IO 端口侧输出电流
10A（Max）
IP 地址设置
×100
IP 地址百位
×10
IP 地址十位
×1
IP 地址个位
EX 系列远程 IO-用户手册
23
功耗
413mA
常规参数
系统侧电气隔离
AC500V
防反接保护
支持
过流保护
系统侧支持，I/O 侧不支持
过压保护
支持
接线规格
0.2～1.5mm²
接线方式
免螺丝
外形尺寸
90×67×34mm
重量
240g
防护等级
IP20
温度范围
工作温度：-10～55℃，存储温度：-20～85℃
相对湿度
95%无冷凝
2.1.8 EtherNet/IP 适配器(EX-1121)
EtherNet/IP 适配器型号与订货号
型号
规格描述
订货号
EX-1010
DeviceNet 适配器模块
02-01-01
EX-1020
PROFIBUS-DP 适配器
02-01-02
EX-1030
Modbus RTU 适配器模块
02-01-03
EX-1100
EtherCAT 适配器模块
02-01-04
EX-1110
PROFINET 适配器模块
02-01-05
EX-1040
CC-Link 适配器模块
02-01-06
EX-1050
CANopen 适配器模块
02-01-07
EX-1120
EtherNet/IP 适配器模块
02-01-08
EX-1121
EtherNet/IP 适配器
02-01-08-1
EtherNet/IP 适配器指示灯定义
编号
指示灯
说明
颜色
状态
含义
1
SYS
系统指示灯
绿色
1Hz 频率闪烁
通讯正常
5HZ 频率闪烁
IO 从站丢失或检测到恢
复出厂按键信号
亮
恢复出厂设置完成
2
UNIT PWR
系统电源指示
灯
绿色
亮
系统电源供电正常
灭
系统电源未接或故障
3
IO PWR
IO 电源指示灯
绿色
亮
IO 电源供电正常
灭
IO 电源未接或故障
4
MS
模块状态指示
绿灯亮
设备运行：通讯正常
EX 系列远程 IO-用户手册
24
灯
绿灯闪（1HZ）
待机状态：
模块未配置
绿红绿闪
（1HZ）
自检：模块上电自检状态
红灯闪（1HZ）
小故障：设备检测到一个
可恢复的小故障
红灯亮
主要故障：设备检测到不
可回复的主要故障错误
灭
无电源：未通电
5
NS
网络状态指示
灯
绿灯亮
连接已建立：IP 地址配置
完成，至少一个 CIP 连接
已建立，主站连接未超时。
绿灯闪
（1HZ）
连接未建立：IP 地址配置
完成，CIP 连接未建立，
主站连接未超时。
绿红绿闪
（1HZ）
自检:模块上电自检状态
红灯
（1HZ）
连接超时：IP 地址配置完
成，主站连接超时
红灯亮
重复的 IP 地址：IP 地址
已被使用
灭
未通电，没有 IP 地址
6
LINK/ACT1
网口 1 指示灯
绿色
亮
网络连接正常
灭
网络未连接或异常
7
LINK/ACT2
网口 2 指示灯
绿色
亮
网络连接正常
灭
网络未连接或异常
EtherNet/IP 适配器通讯接口定义
以太网接口
位号
信号
信号定义
1
TX+
数据发送正端
2
TX-
数据发送负端
3
RX+
数据接收正端
4
--
--
5
--
--
6
RX-
数据接收负端
7
--
--
8
--
--
连接器外壳
PE
机壳接地
EtherNet/IP 拨码开关定义
