EX 系列远程 IO-用户手册
123
图 5-7-21 I/O 排序与地址分配#1(案例中应用)
图 5-7-22 I/O 排序与地址分配#2
在 EtherNet/IP I/O 映射中将一直更新变量选择为“使能 2（一直在总线循
环任务中）”，并将程序下载到 PLC 中，并监控 PLC 运行状态以及 I/O 映射地址，
如图 5-7-23 所示。
图 5-7-23 程序下载并监控
5.7.3 Sysmac Studio 与 EX-1120 连接及其配置
注意：
① IP 地址网段出厂默认是 192.168.0.X，可通过软件 IP Setting Tool 修改网段，适配器
拨码开关设置 IP 地址。
② EX-1120 右侧配置 IO 模块与 EtherNet/IP 通讯输入输出字节长度设置
当 EX-1120 右侧只有输入或者输出模块时，输出（O-->T）字节长度配置为 1Byte 或输
入（T—>O）字节长度配置为 1Byte，如果输入输出 IO 模块都是没有，则将输入（T-->O）
字节长度和输出（O-->T）字节长度都配置为 1Byte。
③ EX-1120 适配器包含两种 PLC 类别模式：普通 PLC 和特殊 PLC 模式。特殊 PLC 指的是基
恩士 PLC，普通 PLC 指的是除基恩士外的其他厂商 PLC，出厂默认 PLC 类别模式为普通 PLC。
硬件配置
输入（T-->O）
字节长度
输出（O-->T）
字节长度
EX-1121
1
1
EX-1121
EX-200H
2
1
EX-1121
EX-300H
1
2
EX 系列远程 IO-用户手册
124
EX-1121
EX-200H
EX-300H
2
2
1、通讯连接图，如图 5-7-24 所示
图 5-7-24 通讯连接图
2、硬件配置如表 5-7-5 所示
表 5-7-5 硬件配置表
硬件
数量
备注
编程电脑
1
安装 Sysmac Studio
NX1P2
1
EX-1120
1
EtherNet/IP 适配器
EX-200H
1
数字量输入模块
EX-300H
1
数字量输出模块
EX-4014
1
模拟量输入模块
EX-5014
1
模拟量输出模块
3、IP 地址设置
案例中欧姆龙 NX1P2 PLC 的 IP 地址为 192.168.1.39，EX-1120 适配器出厂
默认网段是 192.168.0.X。
①使用软件 IP Setting Tool 将网段修改与 PLC 一致；
②通过适配器上的拨码开关将 IP 地址为 192.168.1.33。
4、新建工程与设备组态
打开 Sysmac Studio 编程软件创建工程，并配置 EtherNet/IP 端口为固定 IP
地址（与实际 PLC 端口 IP 一致）,如图 5-7-25 所示。
EX 系列远程 IO-用户手册
125
图 5-7-25 EtherNet/IP 端口设置
创建全部变量，在全局变量中创建输入、输出变量，变量的长度需要与实际
模块中输入、输出字节长度一致，如图 5-7-26 所示。
计算模块占用字节数：
表 5-7-6 模块占用字节数
模块型号
数量
输入输出类型
占用字节数
EX-2xx8
1
输入（T-->O）
1
EX-2xxH
1
输入（T-->O）
2
EX-2xxS
1
输入（T-->O）
4
EX-3xx8
1
输出（O-->T）
1
EX-3xxH
1
输出（O-->T）
2
EX-3xxS
1
输出（O-->T）
4
EX-4xx4
1
输入（T-->O）
8
EX-4xx8
1
输入（T-->O）
16
EX-5xx4
1
输出（O-->T）
8
EX-5xx8
1
输出（O-->T）
16

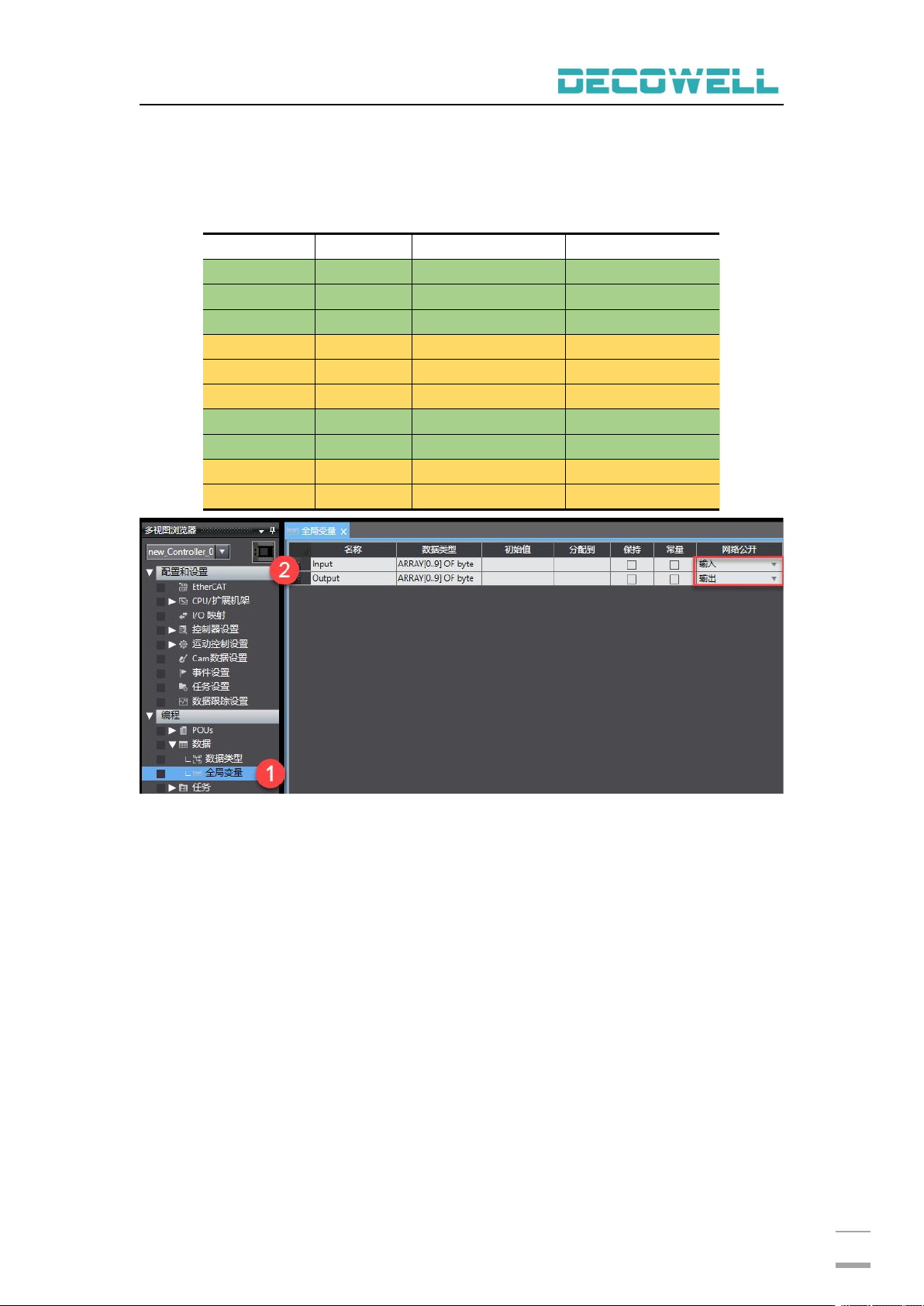

图 5-7-26 创建全局变量
在菜单栏中选择“工具”>“EtherNet/IP 连接设置”，在 EtherNet/IP 列表
窗口中双击节点地址打开 EtherNet/IP 端口设置连接设置窗口，如图 5-7-27 所
示。
