EX 系列远程 IO-用户手册
80
图 5-2-30 验证设备名称
5.2.4 CODESYS 与 EX-1110 连接及其配置
1、通讯连接图，如图 5-2-31 所示。
图 5-2-31 通讯连接图。
2、硬件配置如表 5-2-4 所示
表 5-2-4 硬件配置表
硬件
数量
备注
编程电脑
1
安装 Codesys V3.5
EX-1110
1
PROFINET 适配器
EX-4014
1
模拟量输入模块
EX-5014
1
模拟量输出模块
网线
若干
2、安装 GSD 文件
打开 CODESYS V3.5 软件，菜单栏中选择“工具”>“设备存储库”，如图 5-2-32
所示。
EX 系列远程 IO-用户手册
81
图 5-2-32 安装 GSD 文件
4、新建工程与设备组态
打开 CODESYS V3.5 软件，选择“新建工程”>“Project”>“Standard project”，
如图 5-2-33 所示。
图 5-2-33 新建工程
在标准工程窗口中设备选择“CODESYS SoftMotion Win V3”，PLC_PRG 编程
语言选择“结构化文本（ST）”,如图 5-2-34 所示。
EX 系列远程 IO-用户手册
82

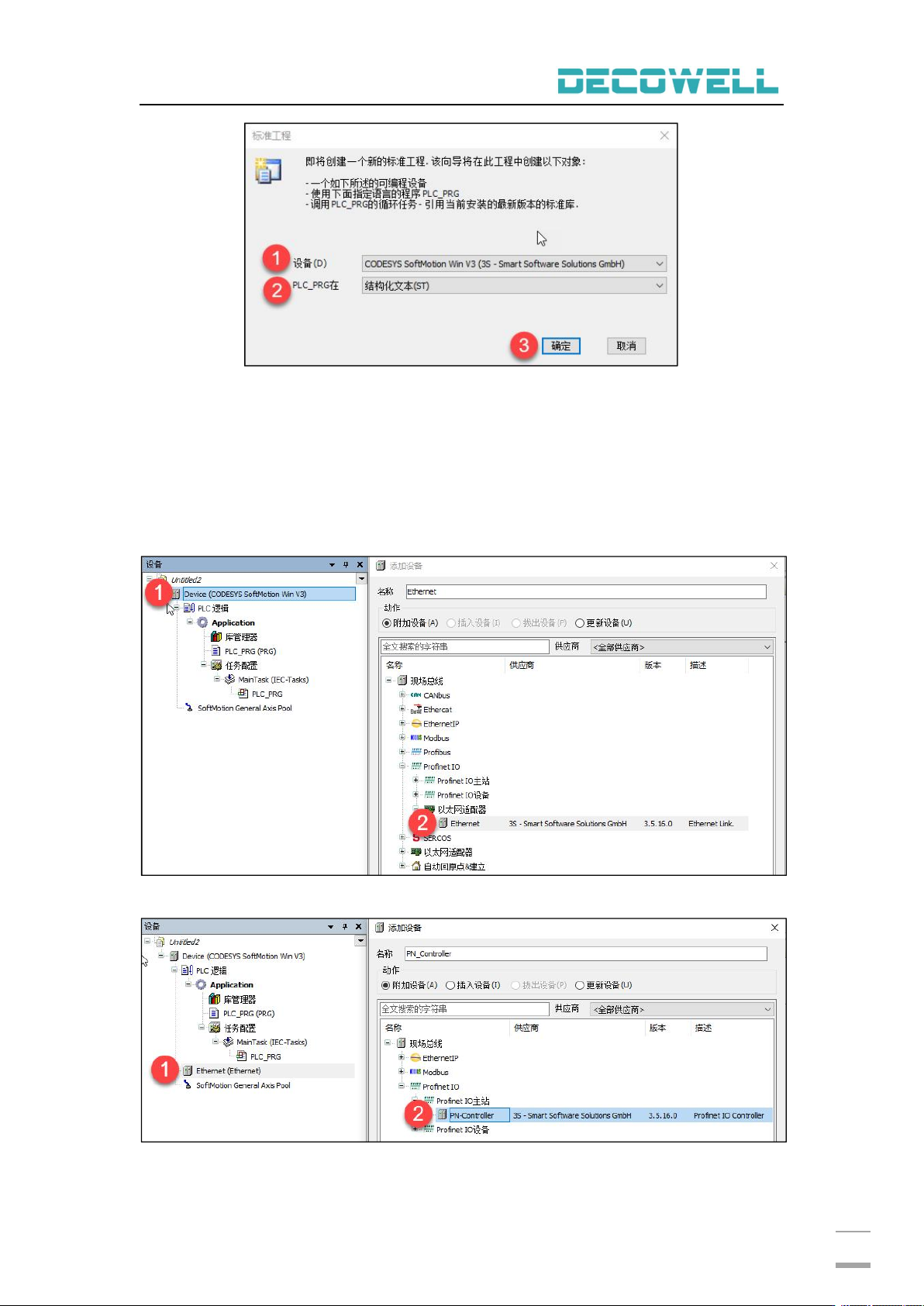

图 5-2-34 选择设备与编程语言
在设备树中“Device（CODESYS SoftMotion Win V3）”>“添加设备”，分别
添加 Ethernet 适配器以及 PROFINET IO 主站，如图 5-2-35、5-2-36 所示。
提示：原生态 Codesys 软件中组态 PROFINET IO，如果报错是库丢失，则需要用户手动
双击库管理器，在库管理器窗口中选择下载丢失的库，这个过程是需要电脑连接到网络。
另外注意与 IO 设备连接的网口 IP 地址以及网段，防止设置 IO 设备的 IP 地址时，出现
不在同一网段的现象。
图 5-2-35 添加以太网适配器
图 5-2-36 添加 PROFINET IO 主站
