EX 系列远程 IO-用户手册 182 号 0,TxE 启动发送标记由 0 变 1，上升沿发送 8 个字节数据； （3） 发送完成， status byte 的 D2D1D0=000,状态字为 0， RS485 接口处在“等 待接收” 状态； （4） 主站检测到通讯状态字 D2D1D0=000， 强置控制字 D7 D6=10， 即 set_tr=1， set_re=0； 使总线桥进入 “接收完毕/发送允许” 状态， 通讯状态字 D2D1…
EX 系列远程 IO-用户手册
181
送允许”状态；
reok_tren=0: RS485/RS232 接口处在“等待接收”状
态；
Bit1
tr_ing 正在发送
tr_ing=1：RS485/RS232 接口正在发送数据中；
tr_ing=0：RS485/RS232 接口不在发送数据中；
Bit2
re_ing 正在接收
re_ing=1：RS485/RS232 接口正在接收数据中；
re_ing=0：RS485/RS232 接口不在接收数据中；
Bit3
保留
Bit4
保留
Bit5
保留
Bit6
保留
Bit7
保留
通讯状态字中的 Bit0、Bit1、Bit2 模式定义，如表 6-3-8 所示。
表 6-3-8 通讯状态字中的 Bit0、Bit1、Bit2 模式定义
Bit2 状态
Bit1 状态
Bit0 状态
功能
0
0
1
RS485 处在“接收完毕/发送允许”状态， 如
果“启动发送标记 TxE”由 0 变 1，则 RS485
转入 D2D1D0=010，即启动发送，将输出数据
区中的数据发送至 RS485/RS232 设备。
0
1
0
RS485/RS232 正在向 RS485 设备发送报文数
据。
0
0
0
RS485/RS232 处在“等待接收“报文状态，即
等待接收 RS485/RS232 设备发送的数据报文。
1
0
0
RS485/RS232 正在接收 RS485/RS232 设备发送
的报文数据。
模块操作模式
① Send_Rev 模式：（触发模式、按字符间隔接收）
（1）模块上电（配置信息默认为主模式），status byte 的 D2D1D0=001, RS485 接
口处在“接收完毕/发送允许”状态；
（2）control byte = 0x0801，触发模式，启动发送标志，按字符间隔收，通道
号 0,TxE 启动发送标记由 0 变 1，上升沿发送 8 个字节数据；
（3）发送完成，status byte 的 D2D1D0=000,状态字为 0，RS485 接口处在“等
待接收”状态；
（4）模块状态 status byte 的 D2D1D0=001,RS485 接口“接收完毕/发送允许”
状态。
（5）主站等待 status byte 的 D2D1D0=001,模块处于“接收完毕/发送允许”状
态再进行下次发送操作。
（6）跳转到步骤 1 执行；
②Send-Send 模式：（触发发送方式）
（1）模块上电（配置信息默认为主模式），status byte 的 D2D1D0=001, RS485
接口处在“接收完毕/发送允许”状态；
（2）control byte = 0x0801，触发模式，启动发送标志，按字符间隔收，通道
EX 系列远程 IO-用户手册
182
号 0,TxE 启动发送标记由 0 变 1，上升沿发送 8 个字节数据；
（3）发送完成，status byte 的 D2D1D0=000,状态字为 0，RS485 接口处在“等
待接收” 状态；
（4）主站检测到通讯状态字 D2D1D0=000，强置控制字 D7 D6=10，即 set_tr=1，
set_re=0；使总线桥进入“接收完毕/发送允许”状态，通讯状态字 D2D1D0=001。
（5）主站恢复控制字 D7 D6=00；
（6）跳转到步骤 1 执行；
③Rev-Send 模式 :（触发发送方式、按字符间隔接收）
（1 ） 模 块 上 电 （ 配 置 信息 修 改 为 从 模 式 ）， 通 讯状 态字 D2D1D0=000 ， 即
reok_tren=0；等待接收状态;
（2）RS485/RS232 接口接收报文完毕，通讯状态字 D2D1D0=001，即 reok_tren=1；
接收完毕/发送允许状态;
（3）主站启动发送 TxE 启动发送标记 由 0 变 1，控制字 control byte = 0x0801，
触发模式，按字符间隔收，通道号 0,TxE 启动发送标记由 0 变 1，上升沿发送 8
个字节数据；
（4）发送完成，status byte 的 D2D1D0=000,状态字为 0，RS485 接口处在“等
待接收”状态；
（5）跳转到步骤 1 执行
④Rev-Rev 模式 ：（按字符间隔接收）
（1）模块上电 （配置信息修改为从模 式 ），通讯状态 字 D2D1D0=000，即
reok_tren=0；等待接收状态。
（2）RS485 接口接收报文完毕，通讯状态字 D2D1D0=001，即 reok_tren=1；接
收完毕/发送允许状态。
（3）主站检测到通讯状态字 D2D1D0=001，强置控制字 D7 D6=01，即 set_tr=0，
set_re=1，使 RS485/RS232 进入“等待接收”状态；
（4）主站恢复控制字 D7 D6=00；
EX-6301 与串口调试助手软件配合使用流程，如图 6-3-7 所示。
图 6-3-7 使用流程
6.3.4 TIA Portal 组态 EX-6321 模块
在 TIA Portal 中组态 EX-1110 后，在插槽中添加 EX-6321(Modbus RTU Master
模块)，如图 6-3-8 所示。
EX 系列远程 IO-用户手册
183

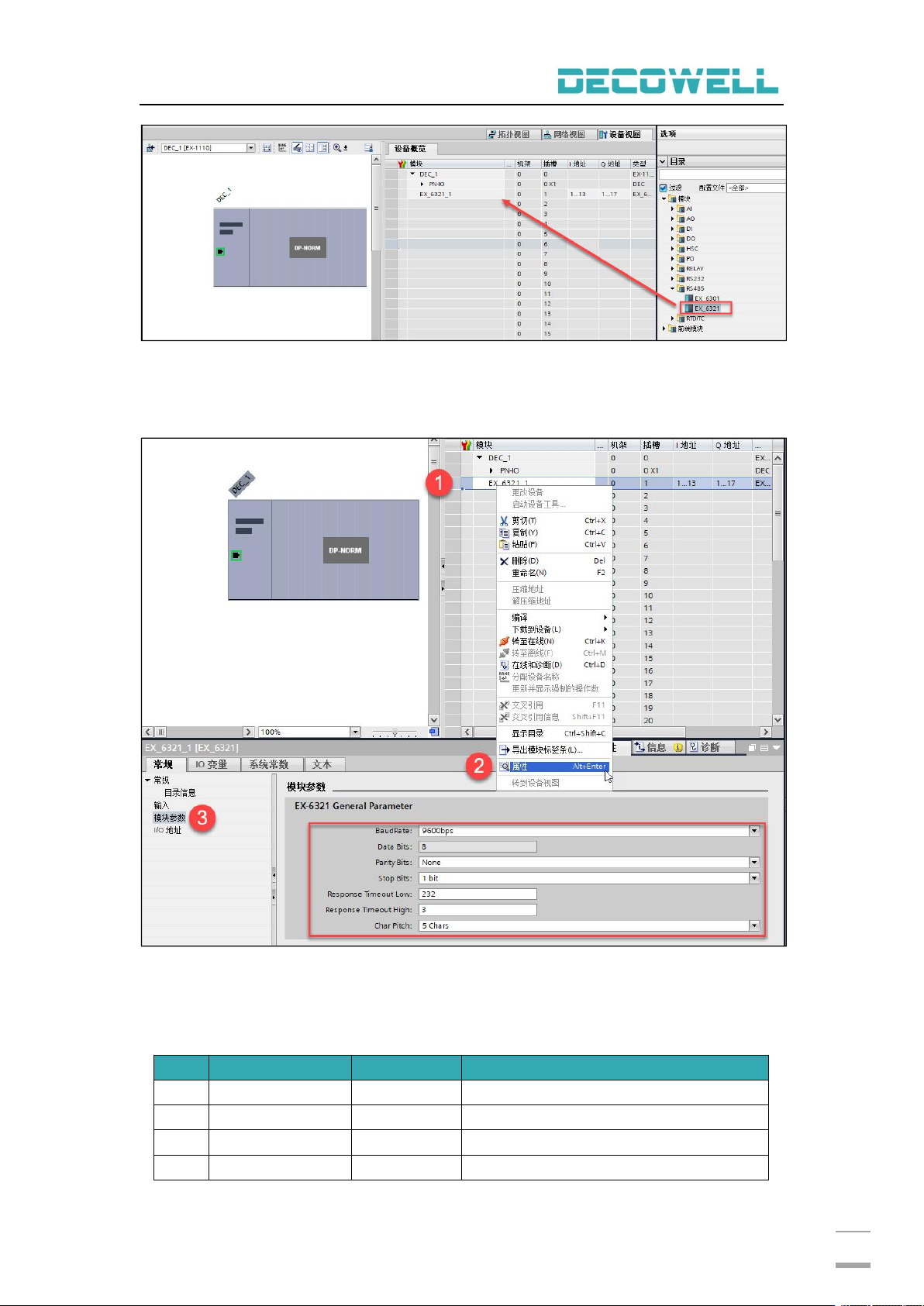

图 6-3-8 组态 EX-6321 模块
配置 EX-6321 通讯参数，在插槽中右击模块>属性设置通讯参数，如图 6-3-9
所示。
图 6-3-9 配置 EX-6321 通讯参数
EX-6321 可配置参数（波特率、奇偶校验、停止位以及通讯超时等）如表 6-3-9
所示
表 6-3-9 通讯参数定义
序号
参数
说明
备注
1
BaudRate
波特率
用户可选择标准波特率
2
Data Bits
数据位
固定为 8bit
3
Patity Bits
奇偶校验
默认为无校验，可配置
4
Stop Bits
停止位
默认为 1 位
