EX 系列远程 IO-用户手册
41
3 模块安装
3.1 基本知识
EX 系统所有模块都属于开放式设备，这意味着，EX 系统 I/O 模块只能安装
在接轨、控制柜或电气操作室以及干燥的环境中（防护等级 IP20）。在机柜、控
制柜或操作室处，需提供安全防护，防止触电和火宅蔓延。
EX 系列 I/O 模块可安装在符合 EN 60715 标准（35×7.5 mm 或 35×15 mm）
的安装导轨上。在控制柜中，需要将安装导轨单独接地。例外情况：如果将导轨
安装在接地的镀锌安装板上，则无需单独将导轨接地。
3.2 安装间隙
安装或拆卸 EX 分布式 I/O 系统时，必须保留最小的间隙，如图 3-1 所示。
图 3-1 安装最小间隙
3.3 IO 模块安装
3.3.1 整组模块安装
将整组已经安装好的模块固定到导轨上，如图 3-2 所示。
1
将所有模块的导轨卡扣松开。
2
模块钩挂在安装导轨上。
3
模块固定在导轨上。
4
模块导轨卡扣锁紧。
EX 系列远程 IO-用户手册
42
图 3-2 整组模块安装
3.3.2 增加 I/O 模块
在安装完成上的 I/O 系统增加单个 I/O 模块的顺序，如图 3-3 所示。
1
将模块导轨卡扣松开。
2
将模块钩挂在安装导轨上。
3
模块固定在导轨上。
4
从导轨上将模块向左平移。
5
将模块导轨卡扣锁紧。
图 3-3 增加 I/O 模块
3.4 制线标准与接线标准
接线的导线线径为 0.2-1.5,剥线长度为 9-10mm，接线器建议使用管式冷压端子.
具体制线标准如图 3-4 所示。
EX 系列远程 IO-用户手册
43

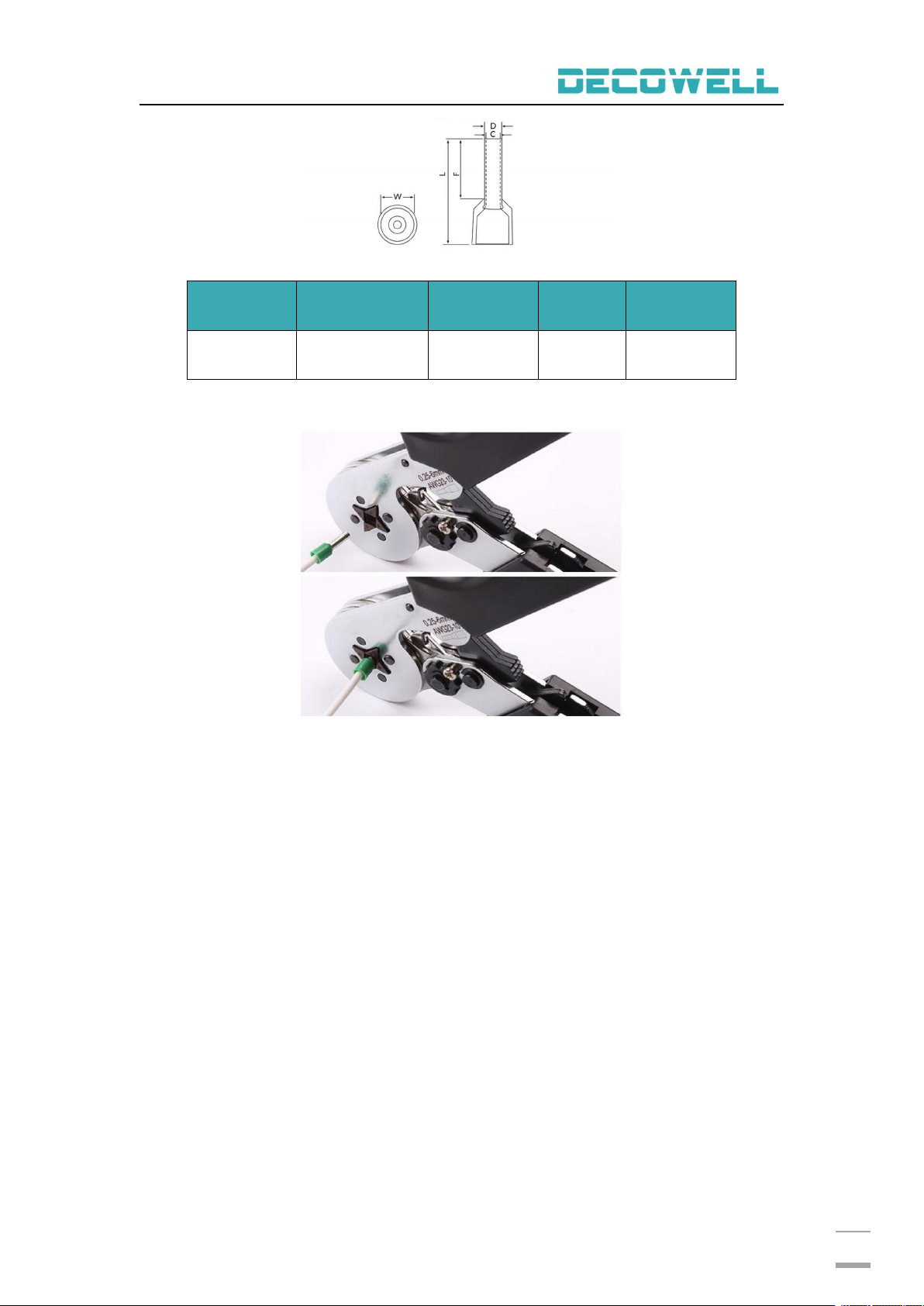

图 3-4 制线标准
W 端子直径
L / F 端子长度
D 线管直径
国标/mm²
剥线长度
/mm
2.8-3.0
（2.8）
16.4/10
1.3-1.5
（1.3）
0.75-1.5
（0.75）
10mm±4
括号前为建议尺寸，括号内为标准尺寸，W F D 尺寸单位均为 mm
压线使用标准压接钳即可，具体压接方式如图 3-5 所示所示
图 3-5 压线方式
