EX 系列远程 IO-用户手册
155
图 5-8-52 写入适配器
图 5-8-53 重新读取 EX-1121
将程序下载到 PLC 中，菜单栏中选择“监控/模拟器”>“PLC 传输”，下载完
成后将 PLC 切换为监控模式，监控 PLC 与 EX-1121 通讯状态，如图 5-8-54 所示。
图 5-8-54 监控 PLC 与 EX-1121 通讯状态
EX 系列远程 IO-用户手册
156
5.9 EX-1112 与 PLC 连接
5.9.1 TIA Portal 与 EX-1112 连接及其配置
1、通讯连接图，如图 5-9-1 所示。
图 5-9-1 通讯连接图
2、硬件配置如表 5-9-1 所示
表 5-9-1 硬件配置表
硬件
数量
备注
编程电脑
1
安装 TIA Portal V16
控制器
1
S7-1214C
EX-1112
1
PROFINET 适配器
EX-4014
1
模拟量输入模块
EX-5014
1
模拟量输出模块
EX-200H
1
数字量输入模块
EX-300H
1
数字量输出模块
网线
若干
3、安装 GSD 文件
打开 TIA Portal V16，菜单栏中选择“选项”>“支持设备描述文件（GSD）”，
如图 5-9-2 所示。
图 5-9-2 安装 GSD 文件
4、新建工程与设备组态
打开 TIA Portal V16，选择新建工程并组态，如图 5-9-3 所示。
EX 系列远程 IO-用户手册
157

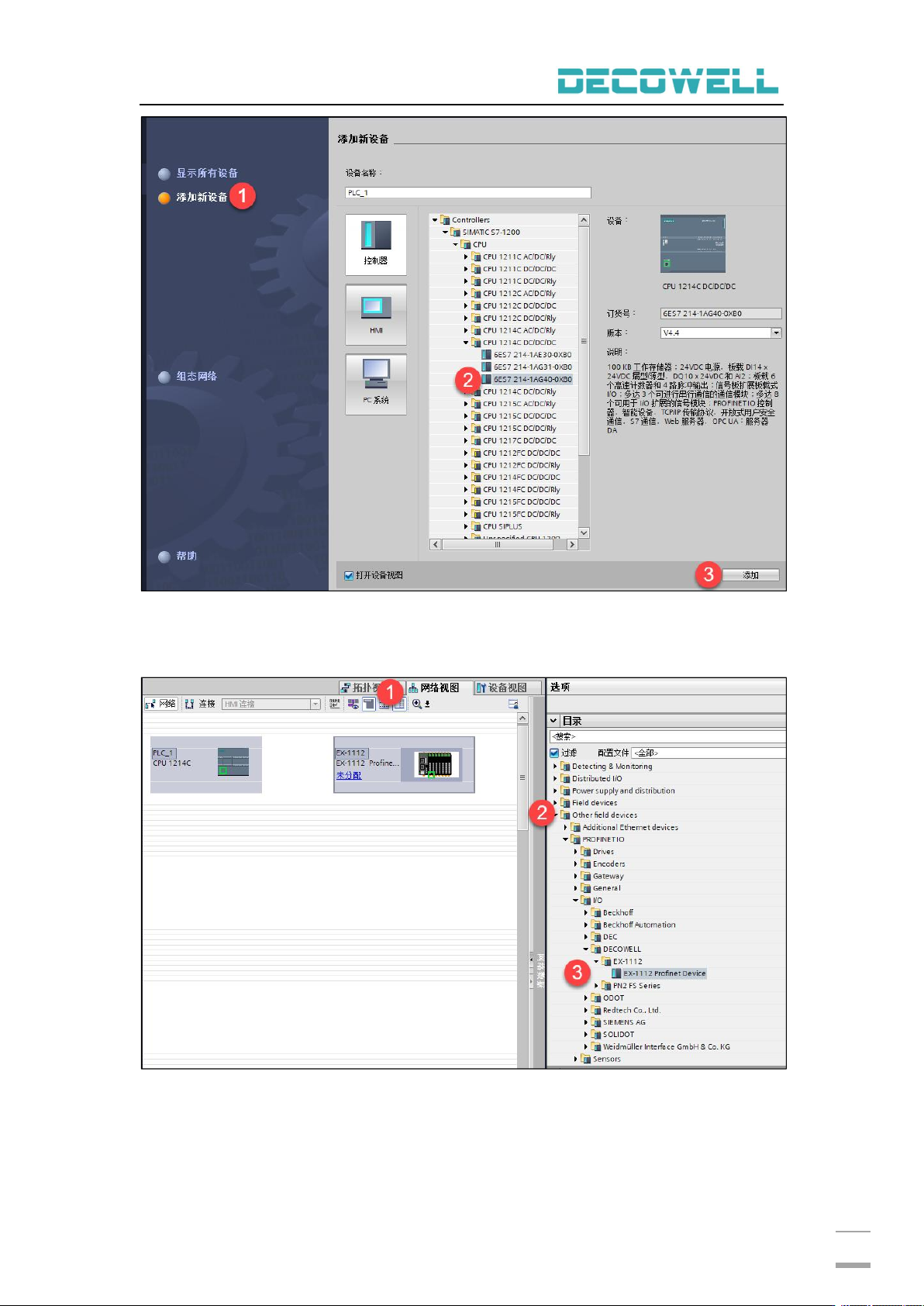

图 5-9-3 新建工程
组态设备，在网络视图中展开硬件目录，并选择适配器，如图 5-9-4 所示，
双击适配器进入设备视图中组态 I/O 模块，如图 5-9-5 所示。
图 5-9-4 组态设备
