EX 系列远程 IO-用户手册 117 图 5-7-6 配置 IP 地址 计算模块占用字 节数： 表 5-7-2 模块占用字节数 模块型号 数量 输入输出类型 占用字节数 EX-2xx8 1 输入（T-->O） 1 EX-2xxH 1 输入（T-->O） 2 EX-2xxS 1 输入（T-->O） 4 EX-3xx8 1 输出（O-->T） 1 EX-3xxH 1 输出（O-->T） 2 EX-3xxS 1…
EX 系列远程 IO-用户手册
116
图 5-7-4 添加工业以太网管理器
图 5-7-5 添加 EX-1120
配置 EX-1120 参数，双击设备树中“EX-1120”，配置 IP 地址为固定 IP 地址，
如图 5-7-6 所示。
EX 系列远程 IO-用户手册
117
图 5-7-6 配置 IP 地址
计算模块占用字节数：
表 5-7-2 模块占用字节数
模块型号
数量
输入输出类型
占用字节数
EX-2xx8
1
输入（T-->O）
1
EX-2xxH
1
输入（T-->O）
2
EX-2xxS
1
输入（T-->O）
4
EX-3xx8
1
输出（O-->T）
1
EX-3xxH
1
输出（O-->T）
2
EX-3xxS
1
输出（O-->T）
4
EX-4xx4
1
输入（T-->O）
8
EX-4xx8
1
输入（T-->O）
16
EX-5xx4
1
输出（O-->T）
8
EX-5xx8
1
输出（O-->T）
16
配置连接参数，双击默认连接参数，在编辑连接窗口中配置大小为输出字节
（O-->T）10 Byte，输入字节（T-->O）大小也为 10 Byte，如图 5-7-7 所示，
查看 IO 地址映射，如图 5-7-8 所示。
图 5-7-7 配置输入输出字节大小
图 5-7-8 IO 地址映射
案例中实际模块对应的物理地址分配：
注意：实际硬件中 EX-1120 适配器所配置的 IO 模块数量和型号同等，但是模块的排列
顺序不一样，模块对应的物理地址分配也不一样，如图 5-7-9、5-7-10 所示。
EX 系列远程 IO-用户手册
118

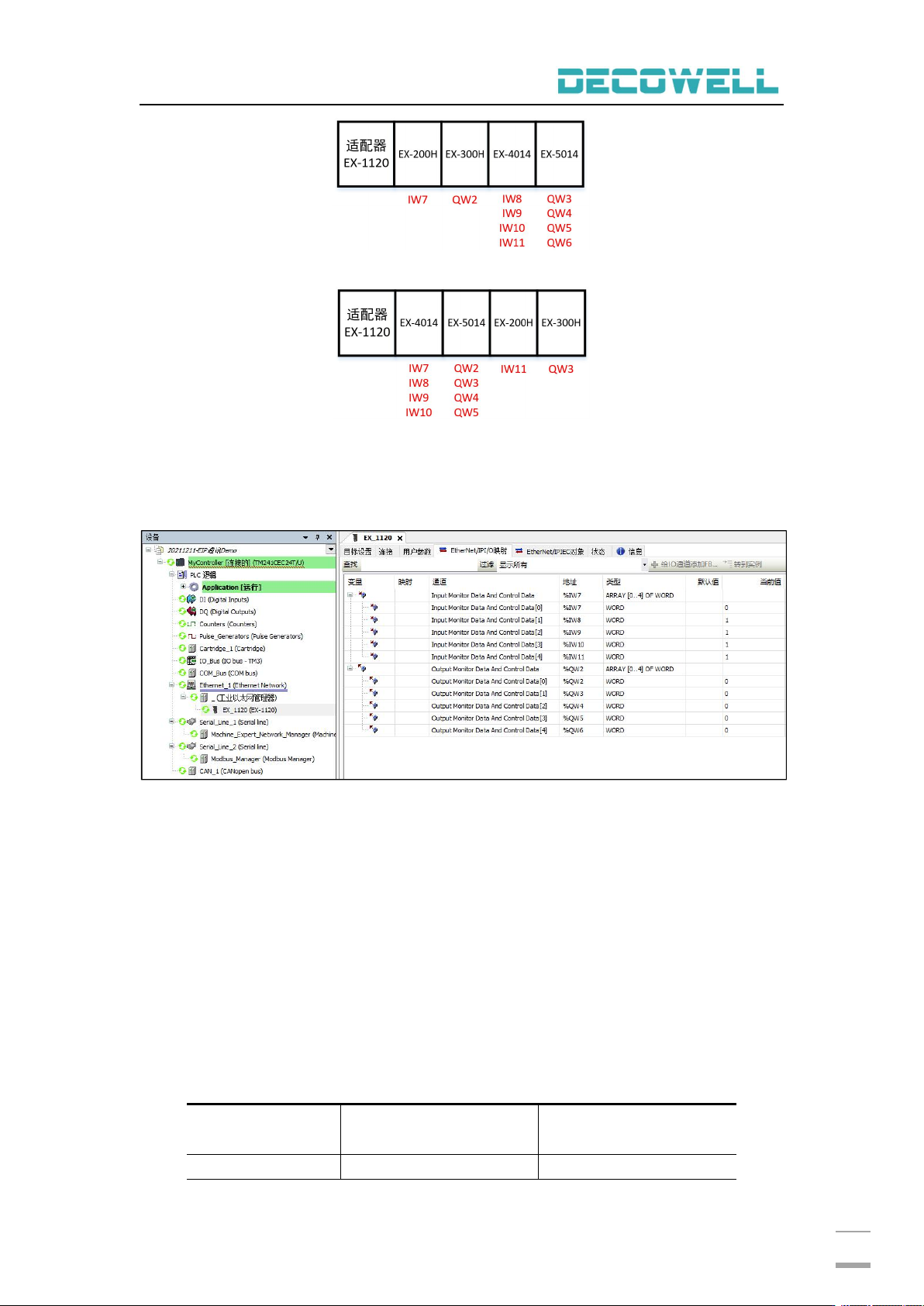

图 5-7-9 I/O 排序与地址分配#1(案例中应用)
图 5-7-10 I/O 排序与地址分配#2
在 EtherNet/IP I/O 映射中将一直更新变量选择为“使能 2（一直在总线循
环任务中）”，并将程序下载到 PLC 中，并监控 PLC 运行状态以及 I/O 映射地址，
如图 5-7-11 所示。
图 5-7-11 程序下载并监控
5.7.2 CODESYS 与 EX-1120 连接及其配置
注意：
① IP 地址网段出厂默认是 192.168.0.X，可通过软件 IP Setting Tool 修改网段，适配器
拨码开关设置 IP 地址。
② EX-1120 右侧配置 IO 模块与 EtherNet/IP 通讯输入输出字节长度设置
当 EX-1120 右侧只有输入或者输出模块时，输出（O-->T）字节长度配置为 1Byte 或输
入（T—>O）字节长度配置为 1Byte，如果输入输出 IO 模块都是没有，则将输入（T-->O）
字节长度和输出（O-->T）字节长度都配置为 1Byte。
③ EX-1120 适配器包含两种 PLC 类别模式：普通 PLC 和特殊 PLC 模式。特殊 PLC 指的是基
恩士 PLC，普通 PLC 指的是除基恩士外的其他厂商 PLC，出厂默认 PLC 类别模式为普通 PLC。
硬件配置
输入（T-->O）
字节长度
输出（O-->T）
字节长度
EX-1120
1
1
