EX 系列远程 IO-用户手册 125 图 5-7-25 EtherNet/IP 端口设置 创建全部变量， 在全局变量中创建输入、 输出变量， 变量的长度需要与实际 模块中输入、输出字节长度一致，如图 5-7-26 所示。 计算模块占用字 节数： 表 5-7-6 模块占用字节数 模块型号 数量 输入输出类型 占用字节数 EX-2xx8 1 输入（T-->O） 1 EX-2xxH 1 输入（T-->O） 2 EX-2xxS 1…
EX 系列远程 IO-用户手册
124
EX-1121
EX-200H
EX-300H
2
2
1、通讯连接图，如图 5-7-24 所示
图 5-7-24 通讯连接图
2、硬件配置如表 5-7-5 所示
表 5-7-5 硬件配置表
硬件
数量
备注
编程电脑
1
安装 Sysmac Studio
NX1P2
1
EX-1120
1
EtherNet/IP 适配器
EX-200H
1
数字量输入模块
EX-300H
1
数字量输出模块
EX-4014
1
模拟量输入模块
EX-5014
1
模拟量输出模块
3、IP 地址设置
案例中欧姆龙 NX1P2 PLC 的 IP 地址为 192.168.1.39，EX-1120 适配器出厂
默认网段是 192.168.0.X。
①使用软件 IP Setting Tool 将网段修改与 PLC 一致；
②通过适配器上的拨码开关将 IP 地址为 192.168.1.33。
4、新建工程与设备组态
打开 Sysmac Studio 编程软件创建工程，并配置 EtherNet/IP 端口为固定 IP
地址（与实际 PLC 端口 IP 一致）,如图 5-7-25 所示。
EX 系列远程 IO-用户手册
125
图 5-7-25 EtherNet/IP 端口设置
创建全部变量，在全局变量中创建输入、输出变量，变量的长度需要与实际
模块中输入、输出字节长度一致，如图 5-7-26 所示。
计算模块占用字节数：
表 5-7-6 模块占用字节数
模块型号
数量
输入输出类型
占用字节数
EX-2xx8
1
输入（T-->O）
1
EX-2xxH
1
输入（T-->O）
2
EX-2xxS
1
输入（T-->O）
4
EX-3xx8
1
输出（O-->T）
1
EX-3xxH
1
输出（O-->T）
2
EX-3xxS
1
输出（O-->T）
4
EX-4xx4
1
输入（T-->O）
8
EX-4xx8
1
输入（T-->O）
16
EX-5xx4
1
输出（O-->T）
8
EX-5xx8
1
输出（O-->T）
16
图 5-7-26 创建全局变量
在菜单栏中选择“工具”>“EtherNet/IP 连接设置”，在 EtherNet/IP 列表
窗口中双击节点地址打开 EtherNet/IP 端口设置连接设置窗口，如图 5-7-27 所
示。
EX 系列远程 IO-用户手册
126

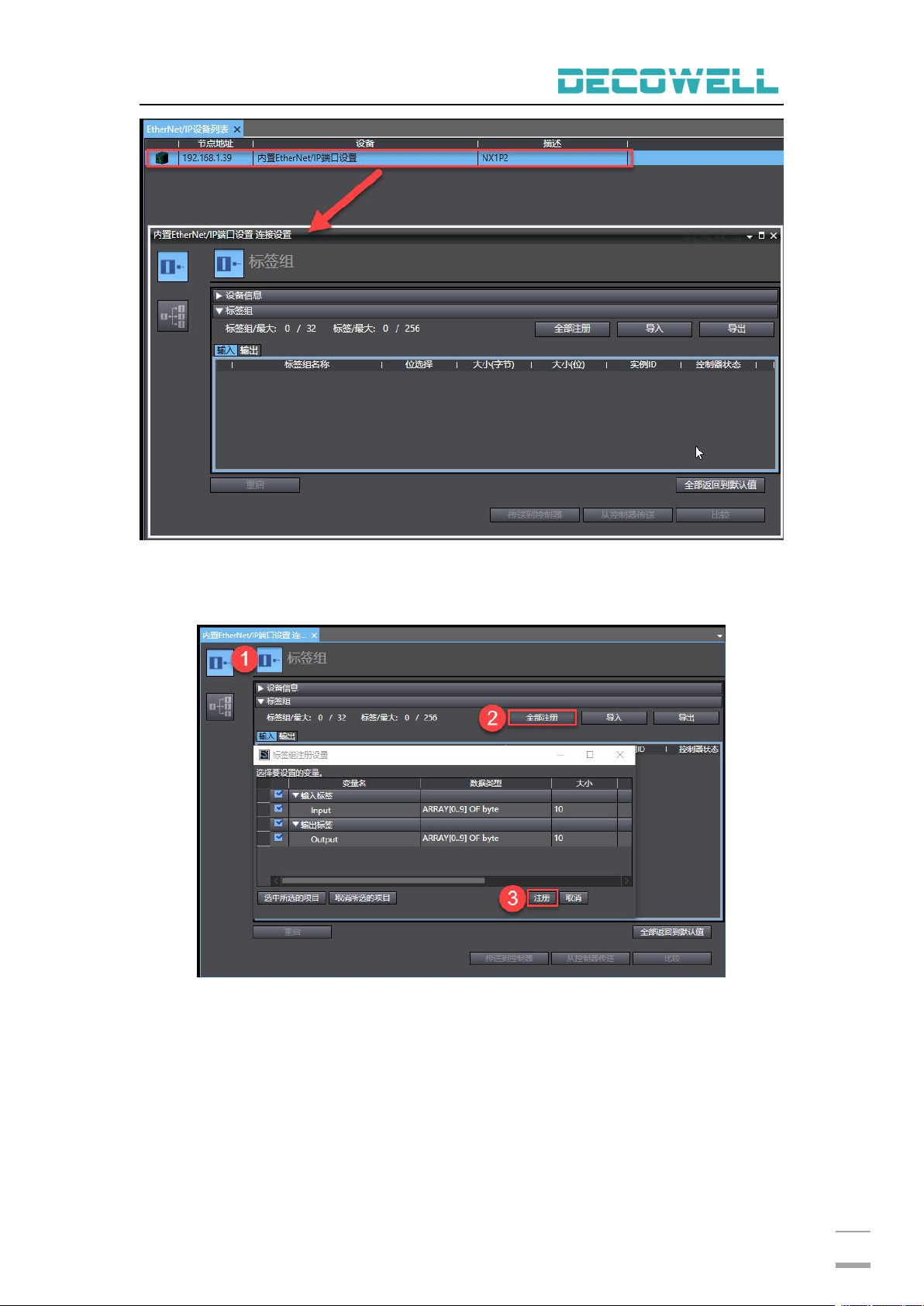

图 5-7-27 打开内置 EtherNet/IP 端口设置连接设置窗口
注册变量，在内置 EtherNet/IP 端口设置连接设置窗口中选择“标签组”窗
口，点击“全部注册”，将刚刚新建的全局变量注册，如图 5-7-28 所示。
图 5-7-28 注册变量
安装 EDS 文件，在打开的内置 EtherNet/IP 端口设置连接设置窗口右侧的工
具箱空白区右击选择“显示 EDS 库”，如图 5-7-29 所示；在 EDS 库窗口中，选择
“安装”，打开需要安装的 EDS 文件，如图 5-7-30 所示。
