EX 系列远程 IO-用户手册 58 图 5-1-8 变量关联 5.1.2 Tw inCAT3 与 EX- 1100 连接 及其配置 1、通讯连接图，如图 5-1-9 所示。 图 5-1-9 通讯连接图 2、硬件配置如表 5-1-2 所示 表 5-1-2 硬件配置表 硬件 数量 备注 编程电脑 1 安装 TwinCAT3 EX-1100 1 EtherCAT 适配器 EX-4014 1 模拟量输入模块 EX-5014 1 模拟量输出模块…
EX 系列远程 IO-用户手册
57
图 5-1-6 扫描 I/O 模块
5、I/O 监控与强制输出
在工程左侧中选择“Box1（EX-1100）”>“Module2（EX-3108）”>“Channels
Date”，鼠标双击“Channel 1”弹出窗口“Set Value Dialog”，填写强制值为
“1”，如图 5-1-7 所示。
图 5-1-7 强制输入值
6、变量关联
在工程左侧右击“
PLC-Configration
”，选择添加 PLC 工程，将定义的输入输
出变量关联到对应的 I/O 通道，如图 5-1-8 所示。
EX 系列远程 IO-用户手册
58
图 5-1-8 变量关联
5.1.2 TwinCAT3 与 EX-1100 连接及其配置
1、通讯连接图，如图 5-1-9 所示。
图 5-1-9 通讯连接图
2、硬件配置如表 5-1-2 所示
表 5-1-2 硬件配置表
硬件
数量
备注
编程电脑
1
安装 TwinCAT3
EX-1100
1
EtherCAT 适配器
EX-4014
1
模拟量输入模块
EX-5014
1
模拟量输出模块
网线
若干
3、安装 XML 描述文件
安装 XML 描述文件到 TwinCAT3 中，如图 5-1-10 所示。示例默认文件夹为
（C:\TwinCAT\3.1\Config\Io\EtherCAT）
图 5-1-10 安装 XML 描述文件
4、新建工程与设备组态
打开 TwinCAT3 软件，菜单栏中选择“文件”>新建>项目，如图 5-1-11 所示，
在新建项目窗口中选择“TwinCAT projects”，如图 5-1-12 所示。
图 5-1-11 新建项目
EX 系列远程 IO-用户手册
59

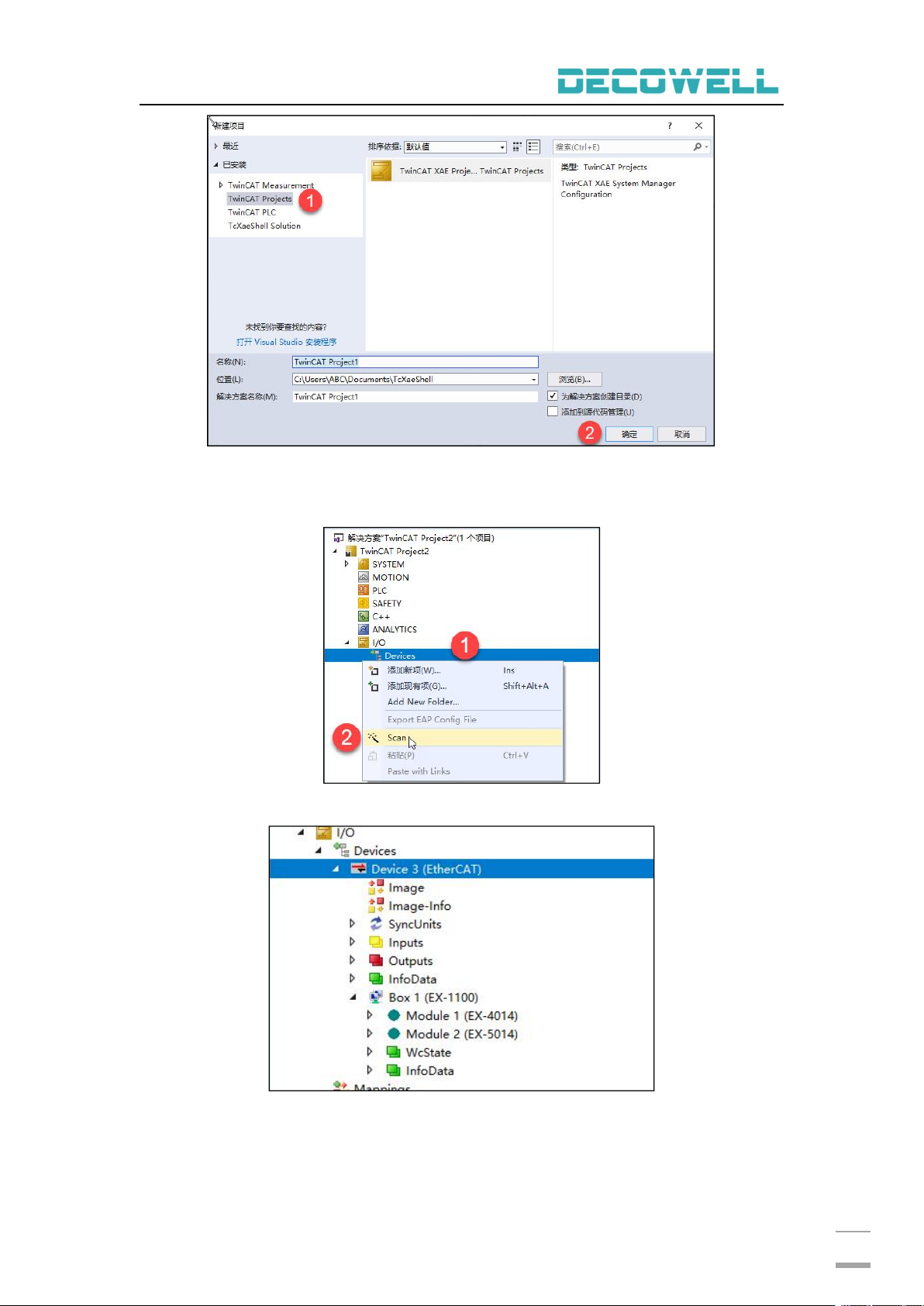

图 5-1-12 选择 TwinCAT 工程
将于编程电脑连接的 IO 扫描到工程中，项目树中点击“I/O”>“Devices”>
“Scan”，如图 5-1-13 所示，扫描上来的硬件组态如图 5-1-14 所示。
图 5-1-13 扫描 IO 设备
图 5-1-14 硬件组态
5、IO 监控与强制输出
项目树中选择“I/O”>“Devices”>“Device3（EtherCAT）”>“Box1（EX-1100）”>
