EX 系列远程 IO-用户手册 64 提示：在分配网口前，需要将工程下载到控制器中 将实 际硬 件组态 扫描 到工 程中 ，右 击“EtherCAT_Master ”> “扫 描设 备” ， 在扫描窗口中可以看到实际硬件组态，如图 5-1-25 所示。 图 5-1-25 扫描设备 5、程序下载运行并监控，监控结果如图 5-1-26 所示。 图 5-1-26 监控结果 5.1.4 S ysmac St udio 与 EX-1100 …
EX 系列远程 IO-用户手册
63
图 5-1-22 添加设备
图 5-1-23 选择 EtherCAT 总线
为 EtherCAT Master 分 配 网口， 在 设备 树 中双击“ EtherCAT_Master”>
“EtherCAT NIC 设置”> “浏览”，如图 5-1-24 所示。
图 5-1-24 分配网口
EX 系列远程 IO-用户手册
64
提示：在分配网口前，需要将工程下载到控制器中
将实际硬件组态扫描到工程中，右击“EtherCAT_Master”>“扫描设备”，
在扫描窗口中可以看到实际硬件组态，如图 5-1-25 所示。
图 5-1-25 扫描设备
5、程序下载运行并监控，监控结果如图 5-1-26 所示。
图 5-1-26 监控结果
5.1.4 Sysmac Studio 与 EX-1100 连接及其配置
1、通讯连接图，如图 5-1-27 所示。
EX 系列远程 IO-用户手册
65
图 5-1-27 通讯连接图

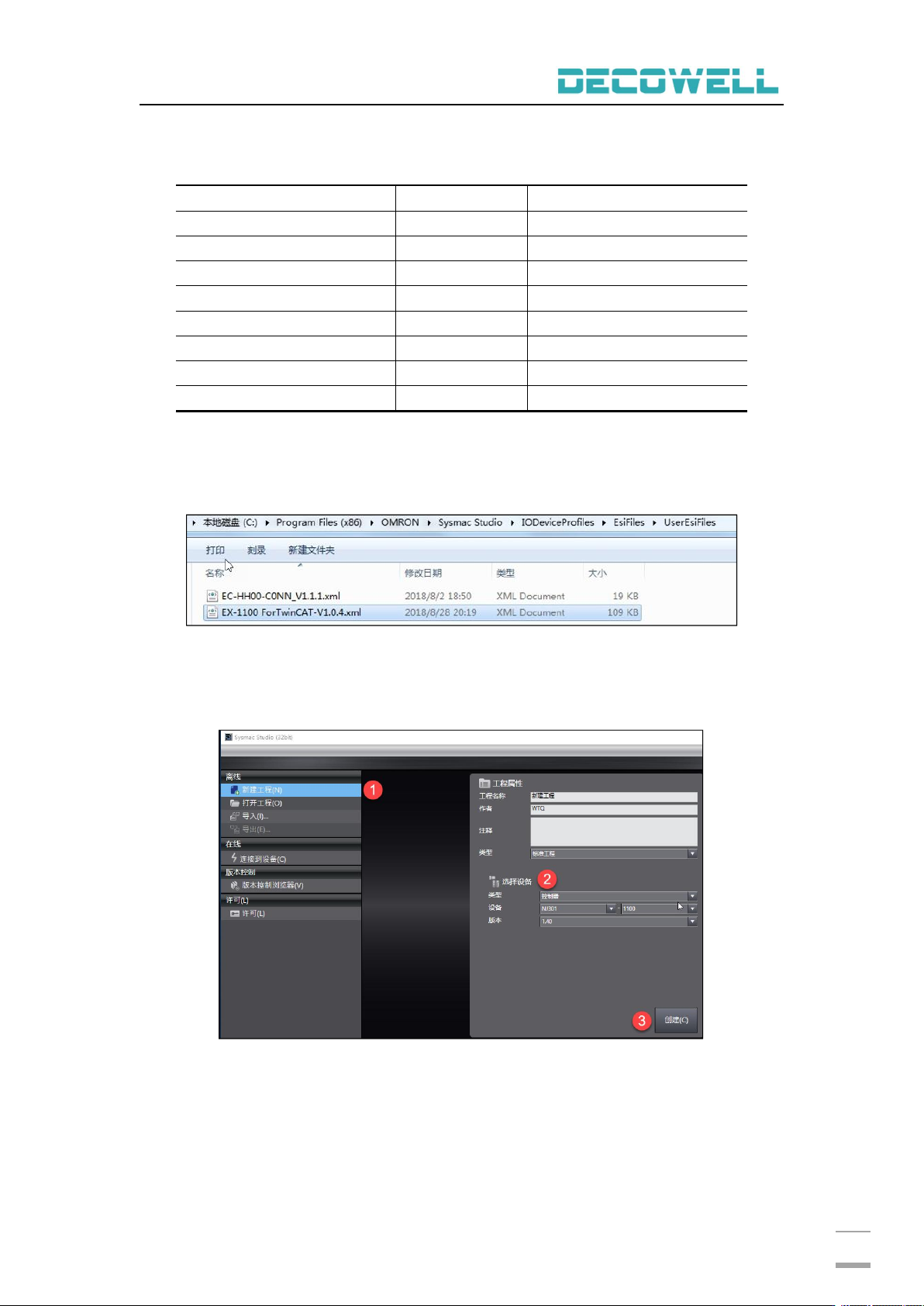

2、硬件配置如表 5-1-4 所示
表 5-1-4 硬件配置表
硬件
数量
备注
编程电脑
1
Sysmac Studio
控制器
1
NJN301-1100
EX-1100
1
EtherCAT 适配器
EX-210H
1
数字量输入模块
EX-3108
1
数字量暑输出模块
EX-4014
1
模拟量输入模块
EX-5014
1
模拟量输出模块
网线
若干
3、安装 XML 描述文件
安装 XML 描述文件到 Sysmac Studio，如图 5-1-28 所示。示例默认文件夹
C:\ProgramFiles(x86)\OMRON\SysmacStudio\IODeviceProfiles\EsiFiles\Use
rEsiFiles）
图 5-1-28 安装 XML 描述文件
4、新建工程与设备组态
打开 Sysmac Studio，选择“新建工程”并配置设备型号以及版本号，如图
5-1-29 所示。
图 5-1-29 新建工程
添 加 适 配 器 ，在 多 视 图 浏 览 器 中 双 击 “ EtherCAT ”， 在 工 具 箱 中 选 择
“WELL-LINK IO”，并在工具箱下方选择“EX-1100 Rev”如图 5-1-30 所示。
