EX 系列远程 IO-用户手册 189 通过拨码开关设置 IP 地址， 上电前三 个拨码开关组合不 为 0 （1-25 4） ， 打开 IP Seting Tool 软件，扫描在线 EX-1121 适配器，如图 6-3-17 所示；配置模块 IP 地 址， 双击列 表中 需要配 置 IP 地 址的 EX-1121 适配器 并配 置 IP 地 址， 如图 6-3-18 所示； IP 地址设置完成后， 软件将会提示 IP 地址设置完成， 如…
EX 系列远程 IO-用户手册
188

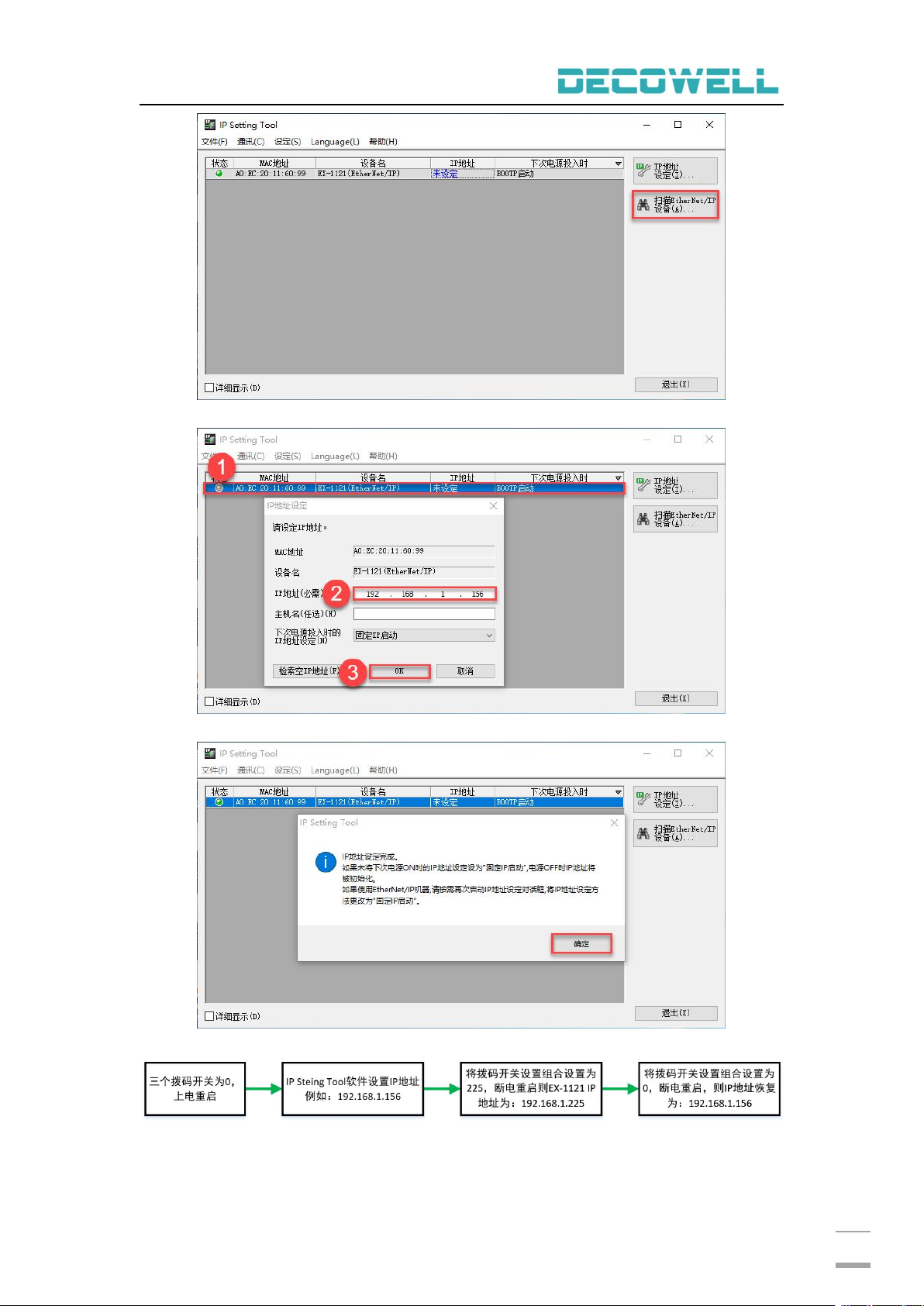

图 6-3-13 扫描 EtherNet/IP 设备
图 6-3-14 设定 IP 地址
图 6-3-15 IP 地址设置完成
图 6-3-16 使用 BOOTP 进行 IP 地址设定
②通过拨码开关设定
EX 系列远程 IO-用户手册
189
通过拨码开关设置 IP 地址，上电前三个拨码开关组合不为 0（1-254），打开
IP Seting Tool 软件，扫描在线 EX-1121 适配器，如图 6-3-17 所示；配置模块
IP 地址，双击列表中需要配置 IP 地址的 EX-1121 适配器并配置 IP 地址，如图
6-3-18 所示；IP 地址设置完成后，软件将会提示 IP 地址设置完成，如图 6-3-19
所示，通过 BOOTP 进行设定 IP 地址流程如图 6-3-20 所示。
注意：初次通过拨码开关设置 IP 地址时，电脑 IPv4 网段必须设置与 EX-1121 适配器处
于同一网段（192.168.0.X）。

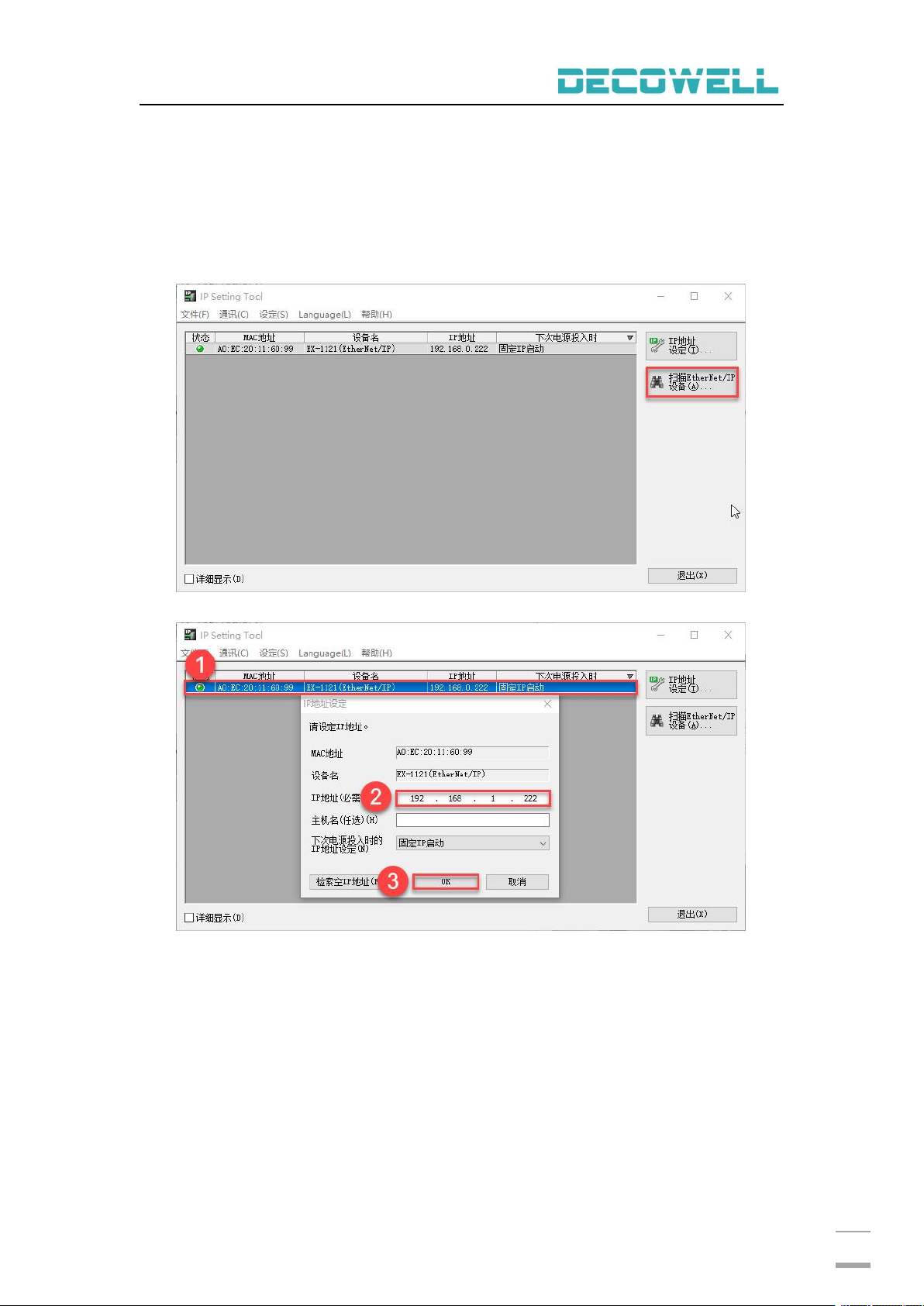

图 6-3-17 扫描 EtherNet/IP 设备
图 6-3-18 修改模块网段
EX 系列远程 IO-用户手册
190

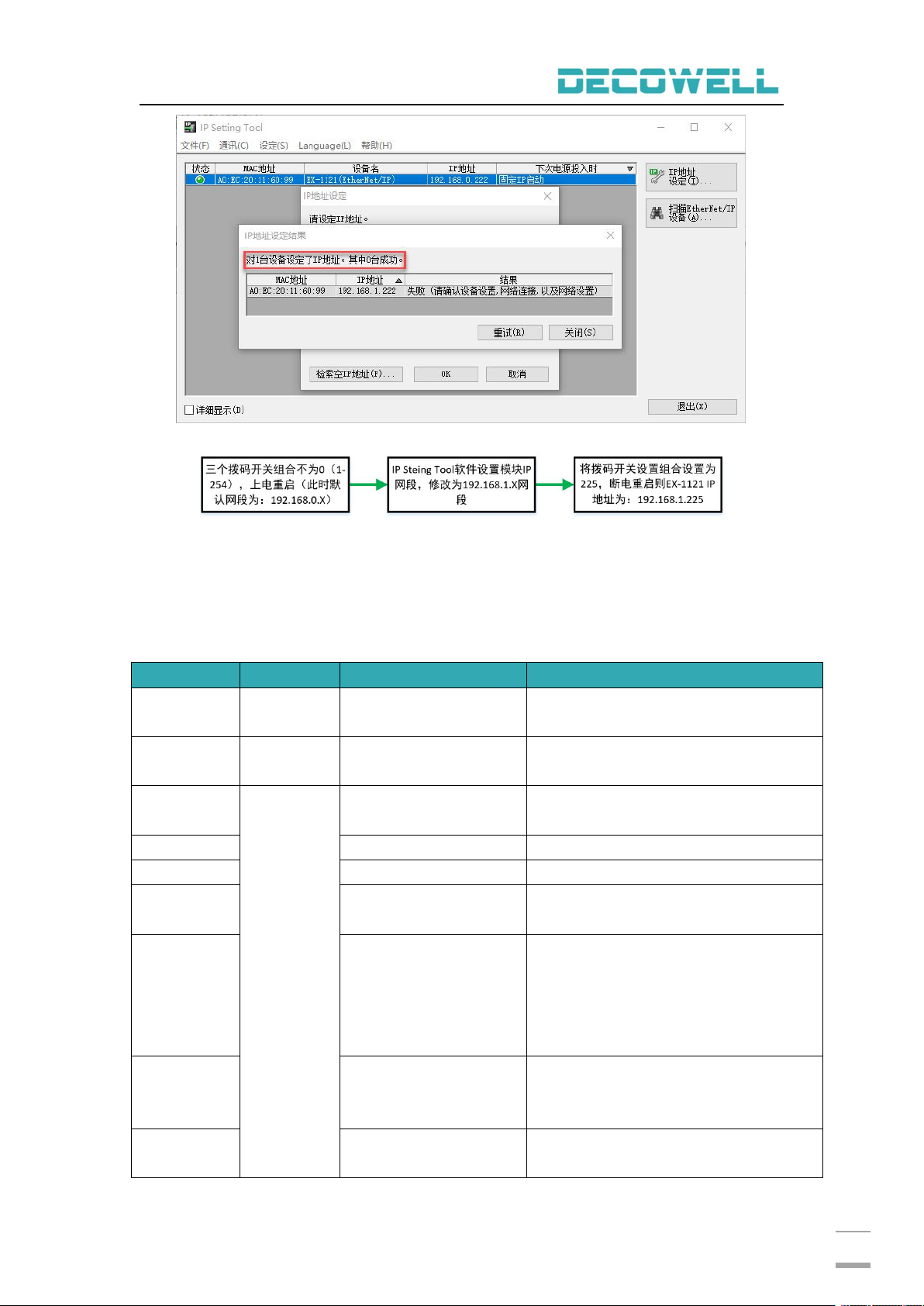

图 6-3-19 IP 地址设置完成
图 6-3-20 使用拨码进行 IP 网段设定
附录
1、EX-1030 模块 Modbus 地址表
寄存器地址
数据区
描述
备注
0x0000
0x00FF
输入过程数
据区
输入过程数据区
0x0800
0x08FF
输出过程数
据区
输出过程数据区
0x1000-
0x1006
只读诊断数
据区 1
MODBUS 总线表示名称
字符“EX-1030”,未使用的已 0 填充
0x1007
软件版本号
数值为 0x1000 表示版本 V1.0.0.0
0x1008
硬件版本号
同上
0x1009-
0x100E
保留
0x100F
RTU 耦合器状态
Bit0 为本地总线状态（为 1 表示本地总
线异常）
Bit15 为现场总线状态（为 1 表示看门
狗超时）
其他 bit 保留
0x1010
从站状态(高 1 字节)
从站个数(低 1 字节)
从站状态：
0-连接正常
1-从站断连
0x1011
模拟量输出所占数据区
总字节大小
如：接 4 通道 AO 模块，单通道占 2 字节
长度，则此项数据应为 8
